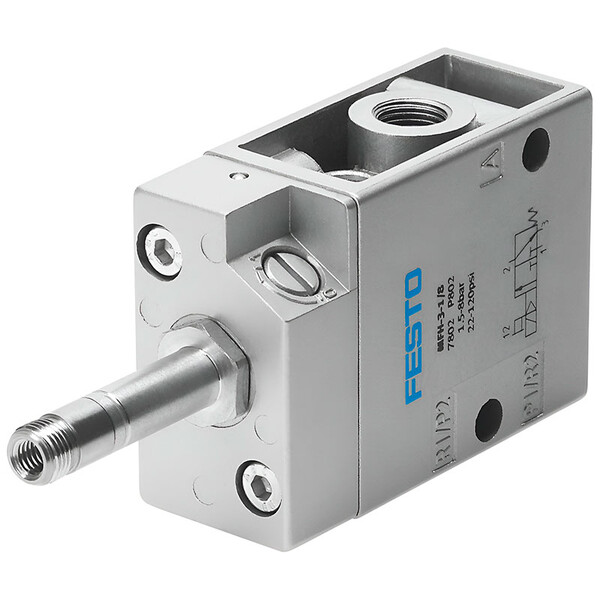

MFH-3-1/8-S 7958 Распределитель Festo с электро-магнитным управлением
Задать вопрос в MAX
Кратко о товаре:
MFH-3-1/8-S 7958 Распределитель Festo с электро-магнитным управлением — серии MFH, функция: 3/2 нормально-закрытый. Питание пилота: внешнее. Расход: 500 л/мин. Рабочее давление: -0,95 ÷ 10 бар, рабочая температура: -10°C ÷ 60°C. Подключение: G1/8.
Описание и характеристики
MFH-3-1/8-S (арт. 7958) – это электромагнитный распределитель от Festo серии Tiger Classic, предназначенный для управления пневматическими приводами, клапанами и автоматизации производственных процессов. Основное подключение сжатого воздуха – G1/8. Рабочая среда – Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] .
Устройство выполняет функцию 3/2 нормально-закрытый, обеспечивая номинальный расход 500 л/мин при рабочем давлении -0,95 ÷ 10 бар и температуре окружающей среды -10°C ÷ 60°C. Благодаря пилотной конструкции и оптимизированным каналам, распределитель гарантирует быстрое и стабильное переключение даже при длинных линиях.
Корпус изготовлен из Алюминий (анодированный алюминий), что обеспечивает устойчивость к коррозии и механическим воздействиям. Уплотнения выполнены из NBR + PU, что гарантирует герметичность и долговечность в широком диапазоне рабочих сред. Питание пилота – внешнее. Для штатной работы требуется минимальное давление на входе не менее 1,5–2 бар, чтобы пилотный клапан мог переключиться.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Функция клапана | 3/2 нормально-закрытый | 3/2-распределитель: один вход, два выхода. В покое – одно состояние, при срабатывании – другое. |
| Тип управления | электромагнитное (F-катушка) | Требуется отдельная катушка (не входит в комплект). Легко заменяется. |
| Присоединительная резьба | G1/8 | Резьба параллельная по ISO 228/1. Используйте фитинги с конической резьбой или ФУМ-ленту. |
| Номинальный расход | 500 л/мин | Измерено при 6 бар, перепад 1 бар. Фактический расход зависит от давления и длины линии. |
| Рабочее давление | -0,95 ÷ 10 бар | При внешнем питании пилота (версия -S) возможно давление от -0,95 до +10 бар. |
| Материал корпуса | Алюминий | Анодированный алюминий – устойчив к коррозии в обычных промышленных условиях. |
Преимущества распределителя MFH-3-1/8-S
- Надёжность – ресурс до 30 миллионов циклов.
- Универсальность питания пилота – внутреннее или внешнее (модели -S).
- Простота обслуживания – сменные F-катушки.
- Блочный монтаж – на коллекторах PAL или PRS.
Области применения
- Автоматизация производственных линий (пневмоприводы, зажимы).
- Системы позиционирования и подачи заготовок.
- Упаковочное и пищевое оборудование.
- Системы управления запорной арматурой.
Для заказа уточняйте тип катушки (напряжение, частота), наличие кронштейнов и коллекторных плит.
Характеристики
- Производитель: Festo
- Артикул: 7958
- Тип: Распределитель Festo с электро-магнитным управлением
- Серия распределителя: MFH
- Функция: 3/2 нормально-закрытый
- Питание пилота: внешнее
- Расход сжатого воздуха: 500 л/мин
- Рабочее давление: -0,95 ÷ 10 бар
- Рабочая температура: -10°C ÷ 60°C
- Подключение сжатого воздуха: G1/8
- Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Материал корпуса: Алюминий
- Материал уплотнения: NBR + PU
- Положение при монтаже: Любое
Документация
MFH-3-1/8-S 7958 Распределитель Festo с электро-магнитным управлением — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации для MFH-3-1/8-S (серия Tiger Classic)
Выбор исполнения по питанию пилота: Стандартные модели с внутренним питанием пилота требуют минимального давления 1,5–2 бар. Для работы на пониженном давлении (вплоть до вакуума) используйте версию -S с внешним питанием пилота – тогда пилотный воздух подаётся отдельно через порт 12/14, а рабочее давление может быть от -0,95 до +10 бар.
Электрическое подключение: Используйте розетки MSSD-F (IP65) или KMF. Для взрывоопасных зон – катушки ATEX. Напряжение и мощность катушки уточняйте при заказе.
Фильтрация воздуха: Сжатый воздух должен соответствовать классу ISO 8573-1:2010 [7:4:4] (масло ≤5 мг/м³, частицы ≤40 мкм). Установите фильтр-влагоотделитель.
Монтаж на коллекторах: Используйте коллекторы PAL (общий подвод) или PRS (общий подвод и выхлоп). Пустотелые болты VT обеспечивают герметичность. Свободные позиции закрывайте заглушками (VTM для PAL, PRSB для PRS). Положение при монтаже – Любое.
Типичные ошибки:
- Превышение максимального давления (>10 бар).
- Подача пилотного воздуха на неверные порты (для -S).
- Использование катушки с неподходящим напряжением.
- Отсутствие глушителей на выхлопе.
Обслуживание: При замедлении срабатывания замените набор изнашивающихся частей (артикул по каталогу). Очищайте каналы от конденсата.
Совет по подбору: Для малых расходов (до 500 л/мин) – G1/8; для средних (до 1000 л/мин) – G1/4; для больших (до 3700 л/мин) – G1/2; для очень больших (до 7500 л/мин) – G3/4. Для бистабильных – JMFH.
