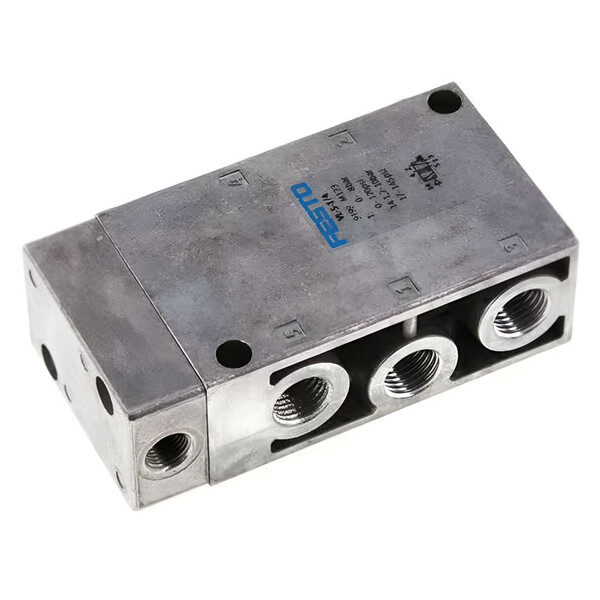

VL-5-1/4 9199 Распределитель Festo с пневматическим управлением
Задать вопрос в MAX
Кратко о товаре:
VL-5-1/4 9199 Распределитель Festo с пневматическим управлением — серии VL, функция: 5/2 с односторонним управлением. Питание пилота: -. Расход: 800 л/мин. Рабочее давление: 0 ÷ 8 бар, рабочая температура: -10°C ÷ 60°C. Подключение: G1/4.
Описание и характеристики
VL-5-1/4 (арт. 9199) – это пневматический распределитель от Festo серии Tiger Classic, предназначенный для управления пневматическими приводами, клапанами и автоматизации производственных процессов. Основное подключение сжатого воздуха – G1/4. Рабочая среда – Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] .
Устройство выполняет функцию 5/2 с односторонним управлением, обеспечивая номинальный расход 800 л/мин при рабочем давлении 0 ÷ 8 бар и температуре окружающей среды -10°C ÷ 60°C. Простая и надёжная пневматическая схема управления не требует электропитания, что идеально для взрывоопасных зон.
Корпус изготовлен из Алюминий (анодированный алюминий), что обеспечивает устойчивость к коррозии и механическим воздействиям. Уплотнения выполнены из NBR + PU, что гарантирует герметичность и долговечность в широком диапазоне рабочих сред. Питание пилота – -.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Функция клапана | 5/2 с односторонним управлением | 5/2-распределитель переключает поток между двумя выходами. |
| Тип управления | пневматическое | Управляется сжатым воздухом, не требует электропитания. Идеально для взрывоопасных зон. |
| Присоединительная резьба | G1/4 | Резьба параллельная по ISO 228/1. Используйте фитинги с конической резьбой или ФУМ-ленту. |
| Номинальный расход | 800 л/мин | Измерено при 6 бар, перепад 1 бар. Фактический расход зависит от давления и длины линии. |
| Рабочее давление | 0 ÷ 8 бар | |
| Материал корпуса | Алюминий | Анодированный алюминий – устойчив к коррозии в обычных промышленных условиях. |
Преимущества распределителя VL-5-1/4
- Надёжность – простота конструкции без электромагнитов.
- Безопасность – идеально для взрывоопасных зон.
- Экономичность – не требует электропитания.
- Блочный монтаж – возможен на коллекторах.
Области применения
- Автоматизация производственных линий (пневмоприводы, зажимы).
- Системы позиционирования и подачи заготовок.
- Упаковочное и пищевое оборудование.
- Системы управления запорной арматурой.
- Взрывоопасные зоны (ATEX).
Для заказа уточняйте тип катушки (напряжение, частота), наличие кронштейнов и коллекторных плит.
Характеристики
- Производитель: Festo
- Артикул: 9199
- Тип: Распределитель Festo с пневматическим управлением
- Серия распределителя: VL
- Функция: 5/2 с односторонним управлением
- Питание пилота: -
- Расход сжатого воздуха: 800 л/мин
- Рабочее давление: 0 ÷ 8 бар
- Рабочая температура: -10°C ÷ 60°C
- Подключение сжатого воздуха: G1/4
- Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Материал корпуса: Алюминий
- Материал уплотнения: NBR + PU
- Положение при монтаже: Любое
Документация
VL-5-1/4 9199 Распределитель Festo с пневматическим управлением — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации для VL-5-1/4 (серия Tiger Classic)
Выбор исполнения по питанию пилота: Для пневматических распределителей питание пилота не требуется – они управляются напрямую сжатым воздухом.
Фильтрация воздуха: Для пневматических распределителей особенно важна чистота воздуха – используйте фильтр 5–40 мкм и влагоотделитель. Сухой воздух продлевает срок службы уплотнений.
Монтаж на коллекторах: Используйте коллекторы PAL (общий подвод) или PRS (общий подвод и выхлоп). Пустотелые болты VT обеспечивают герметичность. Свободные позиции закрывайте заглушками (VTM для PAL, PRSB для PRS). Положение при монтаже – Любое.
Типичные ошибки:
- Превышение максимального давления.
- Перепутанные порты управления (для JH).
- Отсутствие глушителей.
Обслуживание: Периодически проверяйте герметичность, заменяйте уплотнения (ремкомплекты доступны).
Совет по подбору: Для взрывоопасных сред – пневматические VL/JH. Для двустороннего управления – JH, для одностороннего – VL.
