MVH-5/3B-1/8-S-B 30999 Распределитель Festo с электро-магнитным управлением
Задать вопрос в MAX
Кратко о товаре:

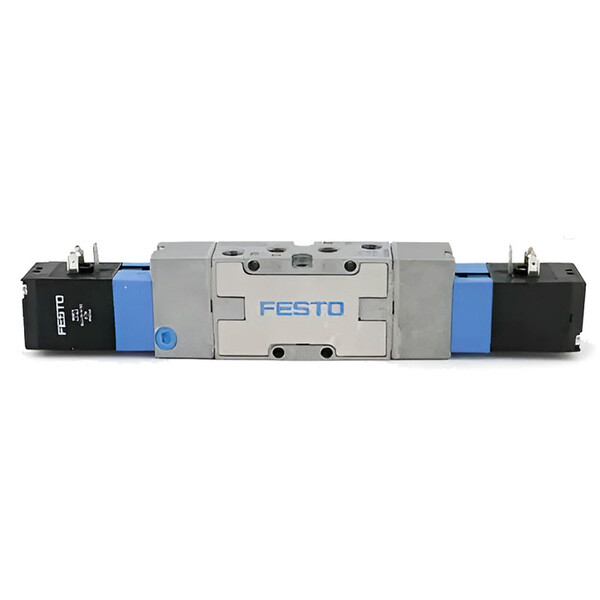

MVH-5/3B-1/8-S-B 30999 Распределитель Festo с электро-магнитным управлением — серии MVH-B, функция: 5/3 в центральном положении под давлением. Питание пилота: внешнее. Расход: 1000 л/мин. Рабочее давление: -0,9 ÷ 10 бар, рабочая температура: -10°C ÷ 60°C.
Описание и характеристики
MVH-5/3B-1/8-S-B 30999 Распределитель Festo с электро-магнитным управлением (арт. 30999) – электромагнитный распределитель от Festo серии Tiger 2000, разработанный для точного управления пневматическими приводами в автоматизированных системах. Присоединительная резьба: G1/8. Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4] .
Устройство реализует функцию 5/3 в центральном положении под давлением с номинальной пропускной способностью 1000 л/мин. Эксплуатация допускается при рабочем давлении -0,9 ÷ 10 бар и температуре среды -10°C ÷ 60°C. Конструкция основана на пилотном управлении, что обеспечивает высокую скорость переключения при минимальном энергопотреблении. Модификация с внешним подводом пилотного воздуха (версия -S) расширяет рабочий диапазон, допуская работу при вакууме до -0,9 бар и нестабильном давлении в системе.
Корпус распределителя выполнен из Алюминий (анодированный алюминиевый сплав), обеспечивающего высокую механическую прочность и коррозионную стойкость. Герметизация каналов осуществляется уплотнениями из NBR. Распределитель допускает произвольное положение монтажа и совместим с модульными коллекторными системами PAL и PRS для компактной блочной сборки с общим подводом и выхлопом.
Ключевые технические параметры
| Параметр | Значение | Технический комментарий |
|---|---|---|
| Функция распределителя | 5/3 в центральном положении под давлением | Трёхпозиционное управление с тремя вариантами центральной позиции: закрыто, на выхлоп или под давлением. |
| Тип управления | Электромагнитное | Требует установки соленоида (F, L или V-катушка). Для MFH/MLH/JMFH – катушки приобретаются отдельно; для MVH/JMVH (V-тип) – катушка 24 В DC входит в комплект поставки. |
| Присоединительная резьба | G1/8 | Цилиндрическая резьба по ISO 228-1 (G). При подключении рекомендуется использовать фитинги с уплотнительными кольцами или резьбовые герметики. |
| Номинальный расход | 1000 л/мин | Определён при Δp=1 бар и p=6 бар. Фактический расход зависит от длины и диаметра пневмолиний, а также от рабочего давления. |
| Рабочее давление | -0,9 ÷ 10 бар | Внешний подвод пилота позволяет работать при давлении от -0,9 до 10 бар, что критично для вакуумных и низконапорных контуров. |
| Материал корпуса | Алюминий | Литой алюминиевый сплав с анодированным покрытием. Обеспечивает высокую жёсткость и устойчивость к агрессивным средам. |
Технические преимущества
- Оптимизированная гидравлика – повышенная пропускная способность при компактных габаритах корпуса.
- Гибкая схема питания пилота – внутреннее или внешнее (модификации -S) для адаптации под разные пневмоконтуры.
- Модульная конструкция – возможность замены катушек и уплотнительных комплектов без демонтажа корпуса.
- Интеграция в пневмоострова – полная совместимость с коллекторами PAL/PRS и системами fieldbus.
Области промышленного применения
- Управление линейными и поворотными пневмоприводами в автоматизированных сборочных линиях.
- Системы позиционирования, зажима и транспортировки деталей.
- Оборудование упаковочной, пищевой и фармацевтической промышленности.
- Пневматические системы управления запорной и регулирующей арматурой.
Примечание: для корректной эксплуатации электромагнитных версий необходимо отдельно подобрать соленоидную катушку (напряжение, частота, класс защиты) и аксессуары монтажа.
Характеристики
- Производитель: Festo
- Артикул: 30999
- Тип: Распределитель Festo с электро-магнитным управлением
- Серия распределителя: MVH-B
- Функция: 5/3 в центральном положении под давлением
- Питание пилота: внешнее
- Расход сжатого воздуха: 1000 л/мин
- Рабочее давление: -0,9 ÷ 10 бар
- Рабочая температура: -10°C ÷ 60°C
- Подключение сжатого воздуха: G1/8
- Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Материал корпуса: Алюминий
- Материал уплотнения: NBR
- Положение при монтаже: Любое
Документация
MVH-5/3B-1/8-S-B 30999 Распределитель Festo с электро-магнитным управлением — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации для MVH-5/3B-1/8-S-B (серия Tiger 2000)
Выбор исполнения по питанию пилота: Стандартные модели с внутренним питанием пилота требуют мин. давления 1,5–2 бар. Для работы на пониженном давлении (вплоть до вакуума) используйте версию -S с внешним питанием пилота – тогда пилотный воздух подаётся отдельно, а рабочее давление может быть от -0,9 до +10 бар.
Электрическое подключение: Для MFH/MLH используйте розетки MSSD-F (IP65) или KMF. Катушки F (4,5 Вт) или L (3 Вт) заказываются отдельно. Для MVH/JMVH катушка V (2,5 Вт, 24 В DC) входит в комплект, подключение – по DIN EN 175301-803 тип B. Для взрывоопасных зон – катушки ATEX.
Фильтрация воздуха: Сжатый воздух должен соответствовать классу ISO 8573-1:2010 [7:4:4] (масло ≤5 мг/м³, частицы ≤40 мкм). Установите фильтр-влагоотделитель.
Монтаж на коллекторах: Используйте коллекторы PAL (общий подвод) или PRS (общий подвод и выхлоп). Пустотелые болты VT обеспечивают герметичность. Свободные позиции закрывайте заглушками. Положение при монтаже – Любое.
Типичные ошибки:
- Превышение максимального давления (>10 бар).
- Подача пилотного воздуха на неверные порты (для -S).
- Использование катушки с неподходящим напряжением.
- Отсутствие глушителей на выхлопе.
Обслуживание: При замедлении срабатывания замените набор изнашивающихся частей (артикул по каталогу).
Совет по подбору: Для малых расходов (до 750 л/мин) – G1/8; для средних (до 1600 л/мин) – G1/4; для больших (до 2000 л/мин) – G3/8. Для бистабильных – JMFH-B или JMVH-B.
