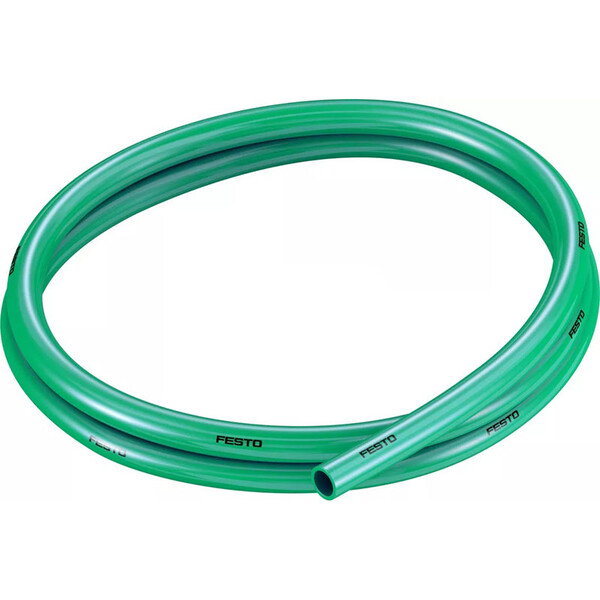

PUN-12x2-GN 178428 Полиуретановый шланг Festo
Задать вопрос в MAX
Кратко о товаре:
PUN-12x2-GN 178428 Полиуретановый шланг Festo — серия шланга PUN, тип: Полиуретановый шланг Festo. Цвет: Зелёный. Упаковка: коробка 50 м. Рабочее давление: -0,95 ÷ 10 бар, рабочая температура: -35°C ÷ 60°C. Наружный диаметр: 12 мм.
Описание и характеристики
PUN-12x2-GN (арт. 178428) – это полиуретановый пневматический шланг от Festo серии PUN. Материал – Полиуретан, цвет – Зелёный. Шланг предназначен для подачи сжатого воздуха, работает при давлении -0,95 ÷ 10 бар и температуре -35°C ÷ 60°C. Наружный диаметр – 12 мм, рабочая среда – Сжатый воздух.
Шланг обладает высокой гибкостью, стойкостью к истиранию и перегибам. Серия PUN‑DUO – сдвоенные шланги, соединённые по всей длине, удобны для двухлинейных систем.
Поставляется в упаковке: коробка 50 м. Рекомендуемые штуцеры – цанговые QS, CRQS, NPQH, NPQP, NPQM, а также штуцеры с защёлкивающейся втулкой NPKA (для ∅6 мм) и NPKC. Для сборки со штуцерами CK/CN может потребоваться конусная оправка для увеличения внутреннего диаметра конца шланга.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Наружный диаметр | 12 мм | Для подключения используйте штуцеры под соответствующий диаметр. Внутренний диаметр зависит от толщины стенки. |
| Рабочее давление | -0,95 ÷ 10 бар | При температуре +20°C. С ростом температуры допустимое давление снижается (см. график в документации). |
| Рабочая температура | -35°C ÷ 60°C | Для PUN/PUN-H диапазон -35…+60°C. При отрицательных температурах сохраняет гибкость. |
| Материал | Полиуретан (TPE-U) | Твёрдость по Шору D52±3. Не содержит меди и PTFE, соответствует RoHS. |
| Цвет | Зелёный | Позволяет различать линии (например, синий – управление, красный – опасная среда). |
| Упаковка | коробка 50 м | Длина шланга в бухте или коробке. Для больших объёмов доступны бухты 300, 400, 500 м. |
| Положение при монтаже | Любое | Шланг можно прокладывать в любом положении, избегая острых кромок. |
Преимущества полиуретановых шлангов Festo PUN/PUN‑H
- Гибкость – малый радиус изгиба, лёгкая прокладка в ограниченном пространстве.
- Широкий диапазон рабочих давлений – от -0,95 до +10 бар (подходит даже для вакуума).
- Стойкость к воздействию окружающей среды – устойчивость к озону, гидролизу (PUN‑H), многие версии не поддерживают горение (UL94 HB/V0).
- Совместимость со штуцерами Festo – QS, CRQS, NPQH, NPQP, NPQM, NPKA, NPKC, CK, CN.
- Цветовая маркировка – 9 цветов для визуального разграничения пневмолиний.
Области применения
- Пневматические системы управления и автоматизации.
- Подвод воздуха к пневмоцилиндрам, клапанам, захватам.
- Системы вакуумного захвата (благодаря работе при -0,95 бар).
- Пищевая промышленность (специальные исполнения по запросу).
- Мобильная пневматика (авторемонт, сельхозтехника).
Для заказа уточняйте длину в упаковке, цвет и необходимость сертификатов (например, для пищевых зон).
Характеристики
- Производитель: Festo
- Артикул: 178428
- Тип: Полиуретановый шланг Festo
- Серия шланга: PUN
- Цвет шланга: Зелёный
- Упаковка: коробка 50 м
- Рабочее давление: -0,95 ÷ 10 бар
- Рабочая температура: -35°C ÷ 60°C
- Наружный диаметр: 12 мм
- Рабочая среда: Сжатый воздух
- Материал шланга: Полиуретан
- Положение при монтаже: Любое
Документация
PUN-12x2-GN 178428 Полиуретановый шланг Festo — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации для шланга PUN-12x2-GN (серия PUN)
1. Выбор материала: Серия PUN – универсальные полиуретановые шланги для сухого сжатого воздуха. PUN‑H – стойкие к гидролизу (рекомендованы при контакте с водой или высокой влажности). PUN‑CM – антистатические (поверхностное сопротивление 10⁴–10⁷ Ом) для электронных производств. PUN‑DUO – сдвоенные шланги, удобны для двухпроводных систем.
2. Рабочее давление и температура: Номинальное давление -0,95 ÷ 10 бар указано для +20°C. С повышением температуры допустимое давление снижается. Не превышайте максимум +60°C. Для вакуумных систем шланг подходит (до -0,95 бар).
3. Радиус изгиба: Чтобы не снижать расход, соблюдайте радиус сгиба, указанный в документации (например, для PUN‑4x0,75 – 17 мм). При меньшем радиусе шланг сплющивается и падает пропускная способность. Минимальный радиус сгиба (до излома) – ещё меньше, но он значительно снижает расход.
4. Выбор штуцеров: Для PUN/PUN‑H оптимальны цанговые штуцеры QS, CRQS, NPQH, NPQP, NPQM. Для сдвоенных шлангов – аналогичные, но перед монтажом концы разделяют. Для антистатических PUN‑CM используйте штуцеры NPQM/NPQH/NPCK – они обеспечивают электрический контакт.
5. Монтаж и резка: Используйте специальный резак для труб ZRS или ножницы по полимеру. Для облегчения надевания на штуцеры CK/CN примените конусную оправку (увеличивает внутренний диаметр). Не допускайте острых кромок в местах прохода шланга – применяйте спиральные оболочки PKS или хомуты PB.
6. Обслуживание и срок службы: В стандартных условиях Festo гарантирует срок службы не менее 10 лет. Для ответственных систем безопасности проверяйте шланги каждые 12 месяцев. При агрессивной среде (кислоты, масла, высокая температура) – проверка не реже чем раз в 6 месяцев.
7. Типичные ошибки:
- Использование шланга при давлении выше допустимого – разрыв.
- Укладка с перегибом ниже минимального радиуса – сплющивание, потеря расхода.
- Применение неподходящих штуцеров (например, для шлангов других размеров).
- Механические повреждения от вибрации или трения об острые элементы – используйте защитные оболочки.
8. Рекомендация по заказу: Приобретайте шланг с запасом по длине (учитывайте радиусы изгиба). Уточняйте тип упаковки – бухта удобна для больших объёмов, коробка для аккуратного хранения остатка. Для пищевых зон запросите сертификаты FDA.
