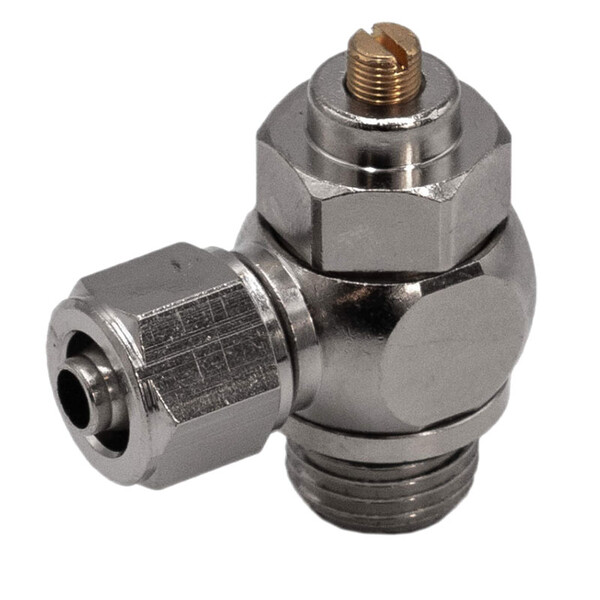

Пневмодроссель E.MC TKN-SQ04-02G
Задать вопрос в MAX
Кратко о товаре:
Пневмодроссель E.MC TKN-SQ04-02G — серии TKN. Подключение 1: G1/4 → Подключение 2: под шланг 4 мм. Рабочее давление: 1 ÷ 10 бар, температура: 0 ÷ 60 °C. Материал корпуса: Латунь никелированная, уплотнений: NBR. Дроссель с обратным клапаном, дросселировани
Описание и характеристики
Пневмодроссель E.MC TKN-SQ04-02G (арт. TKN-SQ04-02G) – это латунный пневматический дроссель от E.MC серии TKN. Устройство выполнено в виде резьбового штуцера с накидной гайкой для шланга и поворотным регулировочным элементом. Предназначено для плавной регулировки скорости пневмоцилиндров и других приводов. Дроссель реализует функцию дросселирования на выходе и оснащён обратным клапаном (свободный поток в обратном направлении). Присоединение со стороны резьбы – G1/4, со стороны шланга – под шланг 4 мм. Корпус из Латунь никелированная, уплотнения из NBR.
Рабочее давление – 1 ÷ 10 бар, рабочая температура – 0 ÷ 60 °C, рабочая среда – Cжатый воздух (класс очистки ISO 8573‑1:2010 [7:4:4]). Регулировка производится вращением рукоятки – по часовой стрелке дроссель закрывается (уменьшается расход), против часовой – открывается. Накидная гайка обеспечивает надёжное крепление шланга без специального инструмента.
Дроссель может монтироваться в любом положении. Не рекомендуется использовать в системах, требующих нулевой утечки (даже в полностью закрытом состоянии возможны незначительные протечки).
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Функция | Дроссель с обратным клапаном, дросселирование на выходе | Дросселирование на выходе – регулировка скорости выхлопа. Обратный клапан обеспечивает свободный поток при обратном движении. |
| Присоединительная резьба | G1/4 | Для вкручивания в пневмоаппаратуру. Используйте уплотнительную ленту. |
| Подключение шланга | под шланг 4 мм | Накидная гайка – шланг надевается на ниппель и фиксируется гайкой. Требует умеренного усилия затяжки. |
| Рабочее давление | 1 ÷ 10 бар | Избыточное давление на входе. При давлении ниже 1 бар эффективность может снижаться. |
| Рабочая температура | 0 ÷ 60 °C | Избегайте замерзания конденсата. |
| Материал корпуса | Латунь никелированная | Никелированная латунь – устойчивость к коррозии. |
| Материал уплотнений | NBR | NBR – совместим со сжатым воздухом и масляным туманом. |
Преимущества дросселей E.MC TKN
- Накидное соединение – надёжная фиксация шланга без специального инструмента, устойчивость к вибрации.
- Регулировка на выходе – безопасный метод настройки скорости без рывков.
- Встроенный обратный клапан – свободный поток в обратном направлении.
- Компактность – малые габариты для ограниченного пространства.
- Широкий модельный ряд – резьбы от G1/8 до G1/2, шланги от 4 до 16 мм.
Области применения
- Регулировка скорости пневмоцилиндров в автоматизации.
- Системы подготовки воздуха (управление расходом).
- Машиностроение, упаковочное оборудование.
- Плавное управление поворотными приводами.
При монтаже накидную гайку затягивайте вручную без применения ключей, чтобы не повредить шланг. Настройку всегда начинайте из положения «полностью закрыт».
Характеристики
- Производитель: E.MC
- Артикул: TKN-SQ04-02G
- Серия дросселя: TKN
- Подключение воздуха 1: G1/4
- Подключение воздуха 2: под шланг 4 мм
- Функция: Дроссель с обратным клапаном, дросселирование на выходе
- Рабочее давление: 1 ÷ 10 бар
- Рабочая температура: 0 ÷ 60 °C
- Рабочая среда: Cжатый воздух
- Положение при монтаже: любое
- Материал уплотнений: NBR
- Материал корпуса: Латунь никелированная
Документация
Пневмодроссель E.MC TKN-SQ04-02G — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации для дросселя Пневмодроссель E.MC TKN-SQ04-02G (серия TKN)
1. Выбор типоразмера: Дроссель подбирается по наружному диаметру шланга (под шланг 4 мм) и присоединительной резьбе (G1/4). Для стандартных пневмосистем достаточно размера до G1/4 и шланга 6-8 мм. Не используйте дроссель, если расход системы превышает его пропускную способность.
2. Особенности монтажа с накидной гайкой: Наденьте шланг на ниппель до упора, затем затяните накидную гайку рукой (или с небольшим усилием). Не используйте гаечные ключи – можно срезать резьбу или повредить шланг. Перед затяжкой убедитесь, что шланг не перекручен.
3. Настройка скорости: Закрутите дроссель по часовой стрелке до упора (полностью закрыт). Подайте давление. Медленно откручивайте (против часовой), пока не достигнете нужной скорости штока цилиндра. При рывках слегка приоткройте ещё.
4. Технические ограничения: Дроссель не предназначен для полной герметизации – даже в закрытом состоянии есть микроутечки. Рабочее давление – 1 ÷ 10 бар, температура – 0 ÷ 60 °C. Не превышайте эти значения.
5. Регулировка под нагрузкой: Допускается, но делайте плавно. При резком открытии возможно неожиданное движение привода.
6. Обслуживание: Дроссель неразборный. При утечке или заедании требуется замена. Периодически проверяйте герметичность соединений.
7. Типичные ошибки:
- Перетяжка накидной гайки – повреждение шланга или резьбы.
- Превышение давления – утечка через уплотнения.
- Настройка с открытого положения – рывки при первом включении.
- Использование несоответствующего материала шланга (например, ПВХ вместо полиуретана).
8. Рекомендация по заказу: Приобретайте дроссель с запасом по давлению. Для агрессивных сред используйте нержавеющую сталь (серия SSC). Для серии TKN стандартные уплотнения NBR подходят для сжатого воздуха с маслом и без.
