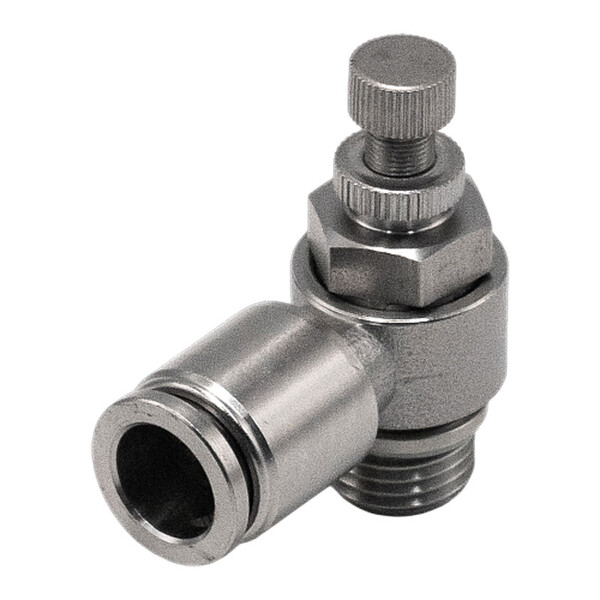

Пневмодроссель E.MC SSC12-03S1G
Задать вопрос в MAX
Кратко о товаре:
Пневмодроссель E.MC SSC12-03S1G — серии SSC. Подключение 1: G3/8 → Подключение 2: под шланг 12 мм. Рабочее давление: -0,9 ÷ 10 бар, температура: -40 ÷ 120 °C. Материал корпуса: Нержавеющая сталь SS316, уплотнений: FPM. Дроссель с обратным клапаном, дроссе
Описание и характеристики
Пневмодроссель E.MC SSC12-03S1G (арт. SSC12-03S1G) – это пневматический дроссель из нержавеющей стали SS316 от E.MC серии SSC. Устройство выполнено в виде цангового фитинга с поворотным регулировочным элементом, предназначено для плавной регулировки скорости пневмоцилиндров и других приводов в условиях повышенной коррозионной нагрузки или широкого диапазона температур. Дроссель реализует функцию дросселирования на выходе и оснащён обратным клапаном (свободный поток в обратном направлении). Присоединение со стороны резьбы – G3/8, со стороны шланга – под шланг 12 мм. Корпус из Нержавеющая сталь SS316, уплотнения из FPM (FPM – фторкаучук).
Рабочее давление – -0,9 ÷ 10 бар (допускается вакуум до -0,9 бар), рабочая температура – -40 ÷ 120 °C, рабочая среда – Cжатый воздух (класс очистки ISO 8573‑1:2010 [7:4:4]). Благодаря материалу корпуса и уплотнений дроссель устойчив к агрессивным средам, перепадам температур и подходит для пищевых и фармацевтических производств (при необходимости запросите сертификаты).
Регулировка производится вращением рукоятки – по часовой стрелке дроссель закрывается (уменьшается расход), против часовой – открывается. После установки цанговая гайка позволяет поворачивать фитинг на 360° для удобной ориентации шланга.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Функция | Дроссель с обратным клапаном, дросселирование на выходе | Дросселирование на выходе – регулировка скорости выхлопа. Обратный клапан обеспечивает свободный поток при обратном движении. |
| Присоединительная резьба | G3/8 | Для вкручивания в пневмоаппаратуру. Используйте анаэробный герметик или ФУМ-ленту. |
| Подключение шланга | под шланг 12 мм | Цанговый фитинг из нержавеющей стали. Шланг вставляется до упора, гайка затягивается рукой. |
| Рабочее давление | -0,9 ÷ 10 бар | Диапазон от вакуума (-0,9 бар) до 10 бар. Подходит для вакуумных захватов. |
| Рабочая температура | -40 ÷ 120 °C | Широкий диапазон благодаря уплотнениям FPM. Избегайте замерзания конденсата при отрицательных температурах. |
| Материал корпуса | Нержавеющая сталь SS316 | Нержавеющая сталь SS316 – максимальная коррозионная стойкость, подходит для пищевых и химических сред. |
| Материал уплотнений | FPM | FPM (фторкаучук) – устойчив к высоким температурам, маслам, кислотам и щелочам. |
Преимущества дросселей E.MC SSC из нержавеющей стали
- Устойчивость к коррозии – SS316 выдерживает воздействие воды, пара, многих кислот и щелочей.
- Широкий температурный диапазон – от -40 до +120 °C.
- Работа с вакуумом – допускается давление до -0,9 бар.
- Уплотнения FPM – стойкость к маслам, топливам и агрессивным средам.
- Цанговое соединение – надёжный захват шланга, поворот на 360°.
- Гигиеничность – материал подходит для пищевой и фармацевтической промышленности (сертификаты по запросу).
Области применения
- Пищевая и фармацевтическая промышленность (стерильные среды).
- Химическое производство (агрессивные среды).
- Системы с высокой влажностью и частой мойкой.
- Вакуумные системы захвата.
- Оборудование, работающее при экстремальных температурах.
При монтаже цанговую гайку затягивайте вручную, без инструментов. Для настройки скорости всегда начинайте с полностью закрытого положения. Не используйте дроссель в системах с нулевой утечкой – даже в закрытом состоянии возможны микроутечки.
Характеристики
- Производитель: E.MC
- Артикул: SSC12-03S1G
- Серия дросселя: SSC
- Подключение воздуха 1: G3/8
- Подключение воздуха 2: под шланг 12 мм
- Функция: Дроссель с обратным клапаном, дросселирование на выходе
- Рабочее давление: -0,9 ÷ 10 бар
- Рабочая температура: -40 ÷ 120 °C
- Рабочая среда: Cжатый воздух
- Положение при монтаже: любое
- Материал уплотнений: FPM
- Материал корпуса: Нержавеющая сталь SS316
Документация
Пневмодроссель E.MC SSC12-03S1G — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации для дросселя Пневмодроссель E.MC SSC12-03S1G (серия SSC из нержавеющей стали)
1. Выбор типоразмера: Подбирайте по наружному диаметру шланга (под шланг 12 мм) и резьбе (G3/8). Для агрессивных сред и широкого диапазона температур SSC – оптимальное решение.
2. Монтаж цангового фитинга: Вставьте шланг до упора, затяните цанговую гайку рукой (без ключа). После затяжки фитинг можно поворачивать – это удобно для ориентации шланга. Не применяйте силу, иначе можно повредить цангу.
3. Настройка скорости: Начинайте с полностью закрытого дросселя (по часовой стрелке). Подайте давление и медленно открывайте (против часовой) до достижения нужной скорости. При рывках чуть приоткройте.
4. Работа с вакуумом: Дроссель допускает давление до -0,9 бар – подходит для вакуумных захватов. При использовании в вакууме убедитесь в герметичности соединений.
5. Химическая стойкость: SS316 + FPM – устойчивы к большинству кислот, щелочей, масел и растворителей. Перед применением в агрессивной среде уточните стойкость по таблицам химической совместимости.
6. Ограничения: Дроссель не является запорным устройством – даже полностью закрытый пропускает микроутечки. Не используйте для отсечки давления. Не превышайте рабочее давление 10 бар и температуру +120 °C.
7. Обслуживание: Дроссель неразборный. При потере герметичности или заедании – замените. Периодически проверяйте соединения.
8. Рекомендация по заказу: Для пищевых и фармацевтических производств запрашивайте сертификаты соответствия (FDA, EC1935/2004). Для особо агрессивных сред возможны исполнения с другими уплотнениями – уточняйте.
