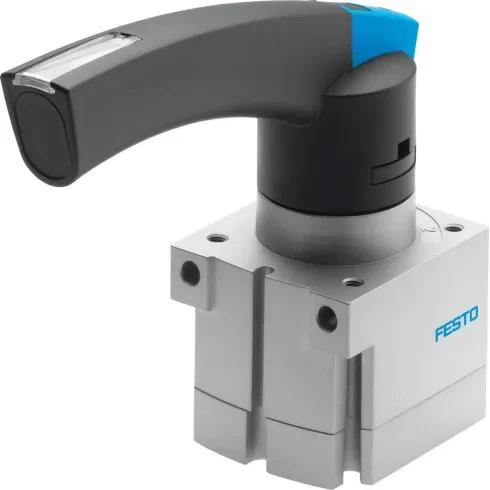

VHER-P-H-B43E-B-M5 3410682 Распределитель Festo с ручным управлением
Задать вопрос в MAX
Кратко о товаре:
Пневмораспределитель Festo VHER-P-H-B43E-B-M5: функция 4/3, ручное управление, присоединение M5. Давление 0–10 бар.
Описание и характеристики
Пневмораспределитель Festo VHER-P-H-B43E-B-M5. Направляет потоки сжатого воздуха к исполнительным устройствам. Функция 4/3. Ручное управление. Присоединение M5. Рабочее давление 0–10 бар. Рабочая среда — сжатый воздух. Оригинальная продукция Festo, отгрузка со склада в Москве, доставка по России.
Характеристики
- Производитель: Festo
- Артикул: 3410682
- Тип распределителя: Распределитель Festo с ручным управлением
- Серия распределителя: VHER
- Конструкция клапана: 4/3 клапан с рукояткой
- Функция: 4/3, в центральной позиции на сброс, каналы снизу
- Присоединение: M5
- Расход воздуха: 260 л/мин
- Рабочее давление: 0 ÷ 10 бар
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Сжатый воздух, вода, масло, агрессивные среды
- Материал корпуса: Полимер
- Материал мембраны: NBR
- Положение при монтаже: Любое
Документация
VHER-P-H-B43E-B-M5 3410682 Распределитель Festo с ручным управлением — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации для распределителя VHER-P-H-B43E-B-M5 3410682 Распределитель Festo с ручным управлением (серия VHER)
1. Выбор модификации: Ориентируйтесь на функцию (U – под давлением, C – закрыт, E – на выхлоп) и расположение портов (B – снизу, без B – сбоку). Для фиксации рукоятки используйте аксессуары (в базовой версии фиксации нет).
2. Монтаж: Положение – любое. Для панельного монтажа используйте отверстие под рукоятку и крепёжные скобы. Для настенного – сквозные отверстия в корпусе. Перед подключением очистите резьбу, используйте ФУМ-ленту или анаэробный герметик.
3. Работа с разными средами: Клапан совместим со сжатым воздухом (класс очистки 7:4:4), водой, маслами и многими агрессивными средами. Избегайте сред, разрушающих NBR (например, некоторые кетоны, хлорированные углеводороды). При использовании воды следите за отсутствием замерзания.
4. Вакуумный режим: Вакуум подключайте только к порту 3. При этом функция клапана инвертируется (например, E становится U). Обязательно установите фильтр на входе для защиты от загрязнений.
5. Двухдавление: Клапан допускает одновременную подачу двух давлений (порт 1 – высокое, порт 3 – низкое). Высокое давление всегда на порт 1.
6. Технические ограничения: Не превышайте рабочее давление 10 бар и температуру +80°C. При эксплуатации с жидкостями дайте запас по давлению.
7. Обслуживание: Клапан неразборный. При утечке или заедании замените. Периодически проверяйте герметичность подключений.
8. Типичные ошибки:
- Подача вакуума на порт 1 – повреждение мембраны. (В вакуумном режиме на порт 1 вакуум подавать нельзя – он подключается только к порту 3.)
- Превышение давления – деформация корпуса.
- Монтаж в грязной среде без фильтра – заклинивание золотника.
- Использование с несовместимыми средами – разрушение NBR.
