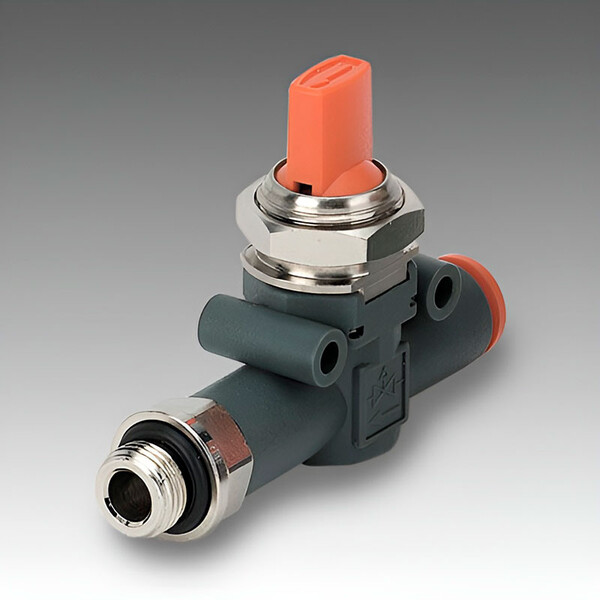

Отсечной клапан Metal Work V3V L 1/8-Ø8 арт.9066410
Задать вопрос в MAX
Кратко о товаре:
Отсечной клапан Metal Work V3V L 1/8-Ø8 арт.9066410 — серии V3V, тип клапана: 3/2, со сбросом воздуха. Присоединение на входе: G1/8, на выходе: трубка 8 мм. Рабочее давление: 10 бар, рабочая температура: -20°C ÷ 60°C. Материал корпуса: Полимер.
Описание и характеристики
Отсечной клапан Metal Work V3V L 1/8-Ø8 арт.9066410 – это ручной отсечной клапан от производителя Metal Work серии V3V семейства LINE ON LINE®. Клапан предназначен для перекрытия или переключения потока сжатого воздуха в пневматических системах. Исполнение: Линейный отсечной клапан, без блокировки.
Тип клапана – 3/2, со сбросом воздуха. V3V – трёхходовой клапан со свободным сбросом воздуха в атмосферу через ручку переключения. Модель без блокировки – компактная, для штатных операций отключения.
Присоединения: вход – G1/8, выход – трубка 8 мм. Рабочее давление – 10 бар, рабочая температура – -20°C ÷ 60°C. Рабочая среда – Фильтрованный сжатый воздух. Материал корпуса – Полимер, уплотнений – NBR. Положение при монтаже – Любое. Наличие на складе: По запросу.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Производитель | Metal Work | Оригинальное оборудование Metal Work. Гарантия и техподдержка. |
| Серия | V3V | Серия V2V/V3V – компактные отсечные клапаны линейки LINE ON LINE®. |
| Функция | 3/2, со сбросом воздуха | 3/2 – три порта (вход, выход, сброс), два положения. При закрытии остаточное давление сбрасывается через ручку. |
| Блокировка | Нет | Защита от несанкционированного включения во время ремонта. |
| Присоединение (вход) | G1/8 | Резьба G (BSP) или трубка под цанговый фитинг. |
| Присоединение (выход) | трубка 8 мм | Резьба G (BSP) или трубка под цанговый фитинг. |
| Рабочее давление | 10 бар | Максимальное рабочее давление 10 бар. |
| Рабочая температура | -20°C ÷ 60°C | От -20 до +60 °C. |
| Материал корпуса | Полимер | Технический полимер – лёгкий, устойчивый к коррозии. |
| Материал уплотнений | NBR | NBR – стойко к минеральным маслам и сжатому воздуху. |
| Положение при монтаже | Любое | Любое. Для удобства рекомендуется ручкой вверх или в сторону. |
Преимущества клапанов серии V2V/V3V
- Универсальность монтажа – доступны варианты трубка-трубка, трубка-резьба, резьба-трубка.
- Компактность – одни из самых малогабаритных отсечных клапанов на рынке.
- Функция сброса (V3V) – автоматический выхлоп остаточного давления при закрытии, повышающий безопасность.
- Блокировка (KEY) – возможность зафиксировать клапан в закрытом положении ключом.
- Надёжные материалы – полимерный корпус, никелированная латунь седла, нержавеющая сталь пружины.
Области применения
- Отключение пневмоинструмента и пневмоцилиндров на время наладки.
- Системы техобслуживания (блокировка по Safety).
- Распределение сжатого воздуха в стендах и испытательных установках.
- Компактные пневмопанели и шкафы управления.
Клапан поставляется в комплекте с двумя цанговыми фитингами (для версии трубка-трубка) или одним фитингом для версии трубка-резьба. Для монтажа на панель доступны кронштейны SQU L.
Характеристики
- Производитель: Metal Work
- Артикул: 9066410
- Функция: Отсечной клапан Metal Work
- Серия клапана: V3V
- Конструкция клапана: Линейный отсечной клапан, без блокировки
- Тип клапана: 3/2, со сбросом воздуха
- Присоединение на входе: G1/8
- Присоединение на выходе: трубка 8 мм
- Рабочее давление: 10 бар
- Рабочая температура: -20°C ÷ 60°C
- Рабочая среда: Фильтрованный сжатый воздух
- Материал корпуса: Полимер
- Материал уплотнений: NBR
- Положение при монтаже: Любое
Документация
Отсечной клапан Metal Work V3V L 1/8-Ø8 арт.9066410 — техническая документация (PDF)
Полная спецификация, чертежи и технические параметры. PDF, ~2 МБ
Экспертные рекомендации к изделию: Отсечной клапан Metal Work V3V L 1/8-Ø8 арт.9066410
Выбор типа клапана: V2V подходит для простого перекрытия потока (без сброса давления на выходе). V3V – для случаев, когда после отключения необходимо стравить остаточное давление из линии (например, для безопасной замены инструмента).
Блокировка (KEY): Если клапан будет использоваться в системах, где требуется защита от случайного включения (по правилам безопасности на производстве), выбирайте версию с блокировкой. Клапан поставляется с замком и двумя ключами. При повороте ключа ручка фиксируется в закрытом положении.
Монтаж и присоединение: Для соединений типа «трубка» используйте рекомендованные трубки: Рилсан PA11/12, нейлон 6, полипропилен. Наружный диаметр трубки должен точно соответствовать посадочному месту (6 мм или 8 мм). Для резьбовых соединений (G1/8, G1/4, G3/8) используйте уплотнительную ленту или анаэробный герметик. Момент затяжки – не более 1,5 Н·м.
Условия эксплуатации: Сжатый воздух должен быть очищен от крупных частиц (фильтр ≤40 мкм). Допускается наличие масляного тумана (при непрерывной смазке). Не превышайте максимальное давление 10 бар и температуру +60°C. Избегайте применения с агрессивными газами или жидкостями – клапан рассчитан только на сжатый воздуг.
Обслуживание: Клапан не требует регулярного обслуживания. Периодически проверяйте герметичность соединений и плавность хода ручки. При затруднённом переключении или утечках замените уплотнительный комплект (седло и прокладки – заказываются отдельно).
Часто задаваемые вопросы (FAQ)
❯ 1. Чем отличаются V2V и V3V?
V2V – двухходовой клапан (2/2). Он просто открывает или перекрывает поток. При закрытии на выходе остаётся давление. V3V – трёхходовой (3/2). При закрытии он соединяет выходную линию с атмосферой (сброс), что безопасно при работе с пневмоинструментом.
❯ 2. Что означает KEY в названии модели?
KEY – исполнение с блокировкой. Клапан поставляется с замком и двумя ключами. В закрытом положении ручку можно зафиксировать ключом, что предотвращает случайное открытие. Это важно для техобслуживания и соответствует требованиям безопасности (например, отключение энергии перед ремонтом).
❯ 3. Какие трубки подходят для цанговых фитингов?
Рекомендованы: полиамид 11 (Rilsan), нейлон 6, полиамид 12, полипропилен. Наружный диаметр трубки должен быть строго 6 или 8 мм. Не используйте мягкие трубки (силикон, ПВХ) – они могут не обеспечить герметичность цанги.
❯ 4. Можно ли монтировать клапан на панель?
Да, предусмотрены два способа: 1) через два кольца на корпусе – прямое крепление на стену, 2) с помощью кольцевой гайки из никелированной латуни – монтаж на панель. Также доступен специальный кронштейн SQU L для DIN-рейки или панели.
❯ 5. Требуется ли смазка для работы клапана?
Клапан может работать как со смазкой, так и без неё. Если смазка подаётся в систему, она должна поступать непрерывно. При использовании масляного тумана совместимость с NBR – хорошая.
