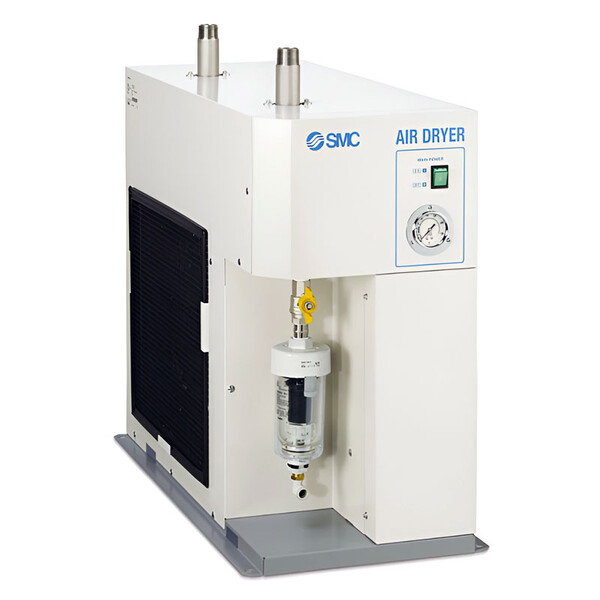

Рефрижераторный осушитель SMC IDFA60-23
Задать вопрос в MAX
Кратко о товаре:
Рефрижераторный осушитель SMC IDFA60-23: подключение R1, напряжение 230 VAC, рабочая температура 5°C ÷ 65°C, хладагент R410A (HFC). Масса 49 кг.
Описание и характеристики
Рефрижераторный осушитель SMC IDFA60-23 — рефрижераторный осушитель сжатого воздуха SMC серии IDFA, компактное холодильное осушение для цеховой пневмосети. Присоединение — R1, питание — 230 VAC, хладагент — R410A (HFC). при точке росы 3 / 7 / 10 °C производительность составляет 204 / 300 / 360 м³/ч (ANR) соответственно.
Рабочая температура сжимаемого воздуха на входе — 5°C ÷ 65°C, допустимое давление на входе — 0,5 ÷ 10° бар. Точка росы выбирается под задачу: чем она ниже, тем суше воздух на выходе, но тем ниже паспортная производительность того же корпуса. Монтаж — вертикально; холодильный агрегат воздушного охлаждения, поплавковый автоматический конденсатоотводчик.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | IDFA60-23 | Оригинальный товар SMC. |
| Присоединение | R1 | |
| Хладагент | R410A (HFC) | |
| Производительность при 3 °C | 204 м³/ч (ANR) | самый сухой воздух, минимальная производительность |
| Производительность при 7 °C | 300 м³/ч (ANR) | промежуточный вариант |
| Производительность при 10 °C | 360 м³/ч (ANR) | максимальная производительность корпуса |
| Электропитание | 230 VAC | |
| Потребляемая мощность | 820 Вт | |
| Рабочий ток | 4.9 А | номинальный автомат защиты — 10 А |
| Автоматический конденсатоотводчик | undefined | |
| Масса | 49 кг |
Преимущества
- Три уровня точки росы на выходе (3 / 7 / 10 °C) на одном и том же корпусе — можно подобрать баланс "сухость воздуха / расход" без перехода на другой типоразмер.
- Теплообменник и автоматический конденсатоотводчик поплавкового типа — стабильная работа без постоянного обслуживания.
- Воздушное охлаждение конденсатора — не требует подвода охлаждающей воды.
- Заводские опции под задачу: осушённый выход без повторного подогрева (A), антикоррозийная обработка медных трубок (C), усиленный конденсатоотводчик (L), автоматический выключатель (R), клеммная колодка для дистанционного управления и аварийного сигнала (T).
- Компактные габариты и вес от 49 кг — устанавливается в стандартный ряд пневмоподготовки без отдельного фундамента.
Области применения
- Осушение сжатого воздуха после компрессора перед подачей в цеховую пневмосеть.
- Защита пневмоинструмента, клапанов и цилиндров от конденсата и коррозии внутри магистрали.
- Подготовка воздуха для окрасочных камер, пескоструйных и упаковочных линий, где влага в воздухе портит результат.
- Локальные пневмоузлы и небольшие компрессорные, где не нужна избыточная производительность.
Перед осушителем обязательно устанавливается фильтр предварительной очистки — без этого гарантийный ресурс теплообменника и автоматического конденсатоотводчика снижается.
Характеристики
- Производитель: SMC
- Артикул: IDFA60-23
- Серия: IDFA
- Функция: Понижение точки росы рабочей среды
- Конструкция осушителя: Рефрижераторный осушитель SMC
- Присоединение сжатого воздуха: R1
- Давление на входе в осушитель: 0,5 ÷ 10° бар
- Рабочая температура: 5°C ÷ 65°C
- Напряжение питания: 230 VAC
- Хладагент: R410A (HFC)
- Рабочая среда: Фильтрованный сжатый воздух
- Положение при монтаже: Вертикально
- Производительность (точка росы 3/7/10°C): 204 / 300 / 360 м³/ч (ANR)
- Автоматический конденсатоотводчик: undefined
- Потребляемая мощность: 820 Вт
- Рабочий ток: 4.9 А
- Номинальный автомат защиты: 10 А
- Масса: 49 кг
Документация
Рефрижераторный осушитель SMC IDFA60-23 — техническая документация (PDF)
Каталожный лист SMC, серия IDFA: таблицы производительности по точке росы, габаритные чертежи, схема выбора модели. PDF, файл IDFA_60-150.pdf
Экспертные рекомендации (для изделия): Рефрижераторный осушитель SMC IDFA60-23
Как выбрать точку росы: не берите точку росы "с запасом" на будущее — на 3 °C та же модель отдаёт заметно меньше воздуха, чем на 10 °C (см. таблицу выше). Для обычной цеховой пневматики обычно достаточно 7–10 °C; 3 °C имеет смысл только там, где конденсат в принципе недопустим (окраска, электроника, пищевое производство).
Реальная (скорректированная) производительность: паспортные цифры в таблице даны для номинальных условий (вход 35 °C, давление 0,7 МПа, окружающая среда 25 °C). При более высокой температуре подаваемого воздуха или окружающей среды реальная производительность ниже паспортной — SMC приводит в каталоге таблицы поправочных коэффициентов (по температуре на входе, температуре окружающей среды, давлению на входе); перед покупкой стоит прогнать через них фактический расход компрессора, а не ориентироваться только на строку в прайсе.
Минимальная подача компрессора: подбирайте компрессор с запасом по расходу с учётом падения давления на осушителе и фильтрах — не впритык к номинальной производительности осушителя.
Пауза перед повторным пуском: после остановки осушителя выдерживайте не менее 3 минут перед повторным включением — при более раннем пуске сработает защита компрессора, индикатор погаснет, и осушитель не запустится, пока не истечёт задержка.
Условия установки: избегайте прямого солнца, осадков и мест с относительной влажностью выше 85%; не устанавливайте вплотную к стене — нужен зазор для отвода воздуха охлаждения; не размещайте там, где осушитель будет забирать горячий воздух, выбрасываемый компрессором или другим осушителем; окружающая температура — не выше 45 °C.
Опции под задачу: "A" — вывод осушенного воздуха без повторного подогрева (компактнее по цене, но требует теплоизоляции трубопровода после осушителя во избежание наружного конденсата); "C" — антикоррозийное покрытие медных трубок для агрессивной атмосферы (H₂S, сернистый газ); "L" — усиленный конденсатоотводчик для запылённого/загрязнённого конденсата; "R"/"T" — автоматический выключатель и клеммная колодка для дистанционного контроля и аварийного сигнала на диспетчеризацию.
Часто задаваемые вопросы (FAQ)
❯ 1. Как выбрать нужную точку росы?
Точка росы 10 °C подходит для большинства промышленных пневмосистем; 7 °C — если оборудование чувствительно к влаге; 3 °C — только для критичных применений (окраска, электроника), так как на этой точке росы паспортная производительность заметно ниже (см. таблицу выше).
❯ 2. Почему при более низкой точке росы падает расход?
Чем суше должен быть воздух на выходе, тем глубже его нужно охладить в теплообменнике осушителя, а холодильная мощность корпуса ограничена — поэтому один и тот же типоразмер отдаёт меньше воздуха на 3 °C, чем на 10 °C.
❯ 3. Нужен ли фильтр перед осушителем?
Да, перед осушителем обязательно ставится фильтр предварительной очистки — без него в теплообменник и автоматический конденсатоотводчик попадает грязь и масляный туман, что снижает их ресурс.
❯ 4. Какой минимальный компрессор нужен?
Компрессор нужно подбирать с запасом по расходу — паспортная производительность осушителя рассчитана на номинальные условия (0,7 МПа, 35 °C), при более тяжёлых условиях реальный расход ниже.
❯ 5. Сколько нужно ждать перед повторным пуском осушителя?
Не менее 3 минут. При более раннем повторном включении сработает защитная схема, индикатор погаснет, и осушитель не запустится до истечения этой задержки.
