Фильтр-регулятор Festo PCRP-64-G14-7-C-R1-M-T18
Задать вопрос в MAX
Кратко о товаре:
Фильтр-регулятор Festo PCRP-64-G14-7-C-R1-M-T18: присоединение G1/4, регулировка давления 0,5 ÷ 7 бар, фильтрация 5 мкм, -20 ÷ 80°C.
Описание и характеристики

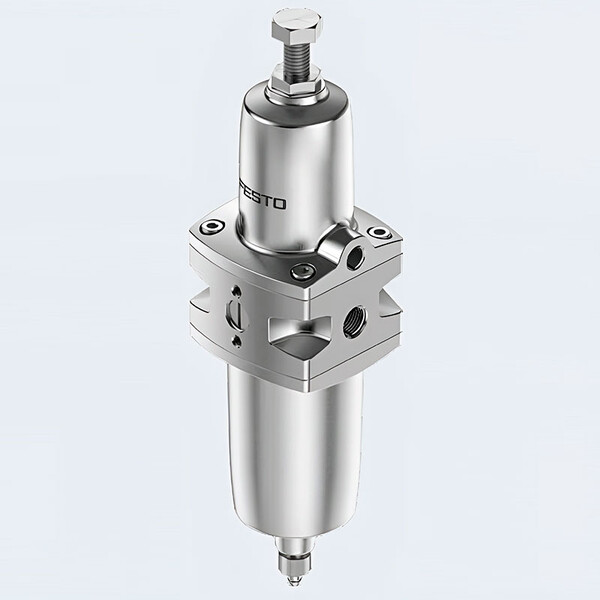

Фильтр-регулятор Festo PCRP-64-G14-7-C-R1-M-T18 — фильтр-регулятор Festo серии PCRP, типоразмер 64: фильтр тонкой очистки и регулятор давления сжатого воздуха объединены в одном компактном корпусе. Присоединение — G1/4, диапазон регулировки давления на выходе — 0,5 ÷ 7 бар, степень фильтрации — 5 мкм (класс чистоты воздуха на выходе по ISO 8573-1:2010 [6:4:4]).
Корпус и стакан фильтра — литая нержавеющая сталь (1.4409/CF3M, 316L), соответствует NACE MR0175/ISO 15156 — подходит для агрессивных сред и работы на открытом воздухе, устойчив к УФ-излучению. Рабочая температура — -20 ÷ 80°C, уплотнения — CR + NBR. Отвод конденсата — ручной (не автоматический), максимальный объём конденсатосборника — 30 см³. Регулировочный винт фиксируется стопором от случайной сбивки настройки — исполнение допущено к использованию во взрывоопасных зонах 1/2/21/22.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | PCRP-64-G14-7-C-R1-M-T18 | |
| Присоединение | G1/4 | |
| Диапазон регулировки давления | 0,5 ÷ 7 бар | макс. давление на входе — до 20 бар |
| Степень фильтрации | 5 мкм | ISO 8573-1:2010 [6:4:4] |
| Номинальный расход qnN | 2040 л/мин | при p1=10 бар, p2=6 бар, Δp=1 бар |
| Максимальный расход | 2410 л/мин | |
| Материал стакана фильтра | нержавеющая сталь (литьё 1.4409/CF3M, 316L) | |
| Уплотнения | CR + NBR | |
| Макс. объём конденсата | 30 см³ | отвод — ручной |
| Масса | 1965 г |
Принцип работы

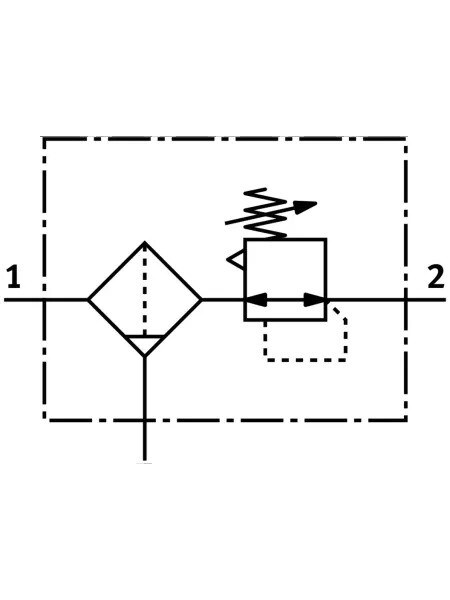

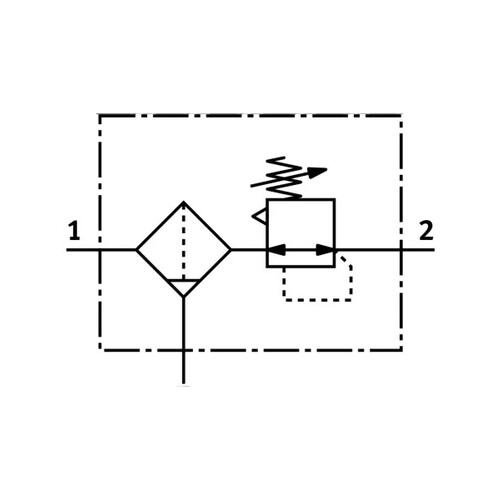

Порт 1 — вход сжатого воздуха, порт 2 — выход. Сжатый воздух проходит через фильтрующий элемент, затем давление снижается и стабилизируется регулятором прямого действия с пружинной установкой.
Преимущества
- Фильтр и регулятор давления в одном компактном корпусе — экономия места в пневмощите по сравнению с раздельными блоками.
- Корпус и стакан из литой нержавеющей стали, соответствие NACE MR0175/ISO 15156 — работает в агрессивных средах и на улице, устойчив к УФ.
- Два порта для манометра — можно установить индикацию давления с удобной стороны монтажа.
- Регулировочный винт со стопором — исключена случайная сбивка настройки; допуск для взрывоопасных зон 1/2/21/22.
- Две степени фильтрации (5 и 40 мкм) и два диапазона регулировки (0,5–7 и 0,5–12 бар) — подбор точно под задачу.
Области применения
- Подготовка сжатого воздуха для пневмоприводов и КИП на объектах process automation (нефтехимия, химическая промышленность).
- Наружные установки и агрессивные среды — благодаря NACE-совместимому корпусу и стойкости к УФ.
- Линии с широким температурным диапазоном эксплуатации, включая холодный климат (исполнение T19, до −60 °C).
- Взрывоопасные зоны 1/2/21/22, где требуется механическая фиксация настройки давления.
Манометр в комплект не входит — порт подготовлен под G1/4, манометр (например, Festo PAGN) заказывается отдельно.
Характеристики
- Производитель: Festo
- Артикул: PCRP-64-G14-7-C-R1-M-T18
- Серия: PCRP
- Функция: Фильтр-регулятор Festo
- Конструкция: Фильтр и регулятор давления сжатого воздуха в одном корпусе
- Присоединение сжатого воздуха: G1/4
- Подключение манометра: G1/4
- Регулировка давления: 0,5 ÷ 7 бар
- Максимальное давление на входе: 20 бар
- Рабочая температура: -20 ÷ 80°C
- Степень фильтрации: 5 мкм ([6:4:4])
- Отвод конденсата: Ручной
- Максимальный объём конденсата: 30 см³
- Номинальный расход: 2040 л/мин
- Максимальный расход: 2410 л/мин
- Материал корпуса: Нержавеющая сталь, литьё 1.4409/CF3M (316L)
- Материал стакана фильтра: нержавеющая сталь (литьё 1.4409/CF3M, 316L)
- Материал фильтрующего элемента: высоколегированная нержавеющая сталь 1.4404/316L
- Уплотнения: CR + NBR
- Положение при монтаже: Вертикально
- Соответствие стандарту: NACE MR0175/ISO 15156
- Масса: 1965 г
Документация
Фильтр-регулятор Festo PCRP-64-G14-7-C-R1-M-T18 — техническая документация (PDF)
Каталожный лист Festo, серия PCRP: типовой код, таблицы расхода, чертежи с размерами, материалы.
Экспертные рекомендации (для изделия): Фильтр-регулятор Festo PCRP-64-G14-7-C-R1-M-T18
Выбор диапазона регулировки: типоразмер 44 выпускается только в диапазоне 0,5–12 бар; типоразмер 64 — в двух вариантах, 0,5–7 и 0,5–12 бар. Не берите диапазон "с запасом": в узком диапазоне 0,5–7 бар точность и плавность регулировки на реальном рабочем давлении обычно выше, чем у того же корпуса, настроенного на широкий диапазон 0,5–12 бар.
Выбор степени фильтрации: 5 мкм (индекс C) — для чувствительного пневмооборудования и КИП, где важна чистота воздуха; 40 мкм (индекс E) — стандартная защита с чуть более высоким номинальным расходом на том же корпусе. Для этого исполнения расход qnN — 2040 л/мин, максимальный — 2410 л/мин (измерено при p1=10 бар, p2=6 бар, Δp=1 бар).
Ручной отвод конденсата: в отличие от осушителей с автоматическим поплавковым дренажом, у PCRP слив конденсата — ручной, объём стакана ограничен (30 см³). При влажном сжатом воздухе или непрерывной работе предусмотрите регламент периодического слива — иначе конденсат может попасть в пневмосистему после заполнения стакана.
Температурное исполнение: эта модель — стандартная (T18, −20…+80 °C), уплотнения CR+NBR. Для наружной установки в регионах с морозами ниже −20 °C нужна версия T19 (уплотнения VMQ).
Монтаж: строго вертикально, допуск ±5° от вертикали (порт 1 — вход снизу, порт 2 — выход сверху, см. схему выше). Для монтажа без прямой врезки в трубопровод используйте кронштейн PAMP-MB-64 (заказывается отдельно). Манометр вкручивается в один из двух подготовленных портов G1/4 — например, Festo PAGN на диапазон 0–16 бар.
Расходные материалы: сменный фильтрующий картридж под тонкость фильтрации 5 мкм заказывается отдельно (серия PFEP) — держите один в запасе, чтобы не останавливать линию на время поставки.
Часто задаваемые вопросы (FAQ)
❯ 1. В чём разница между типоразмерами PCRP-44 и PCRP-64?
PCRP-44 выпускается только в диапазоне регулировки 0,5–12 бар. PCRP-64 доступен в двух вариантах — 0,5–7 и 0,5–12 бар — и при одинаковом присоединении обычно даёт более высокий расход воздуха за счёт более крупного корпуса.
❯ 2. Есть ли в комплекте манометр?
Нет, манометр в комплект не входит. Предусмотрены два резьбовых порта G1/4 под манометр (например, Festo PAGN) — устанавливается отдельно с удобной стороны монтажа.
❯ 3. Как часто нужно сливать конденсат?
Отвод конденсата у серии PCRP ручной, а не автоматический. Периодичность слива зависит от влажности и расхода воздуха — регламент нужно определить по факту эксплуатации, ориентируясь на объём стакана (30 см³ у этого исполнения).
❯ 4. Можно ли использовать на улице при отрицательных температурах?
Да. Исполнение T18 работает от −20 °C, исполнение T19 (уплотнения VMQ) — от −60 °C. Корпус устойчив к УФ-излучению и соответствует NACE MR0175/ISO 15156 для агрессивных сред.
❯ 5. Подходит ли этот фильтр-регулятор для взрывоопасных зон?
Да, конструкция допущена к использованию во взрывоопасных зонах 1/2/21/22 — настройка давления фиксируется стопорным винтом от случайного сбоя.
