Распределитель E.MC по ISO 5599-1 RVS5212-E4
Задать вопрос в MAX
Кратко о товаре:

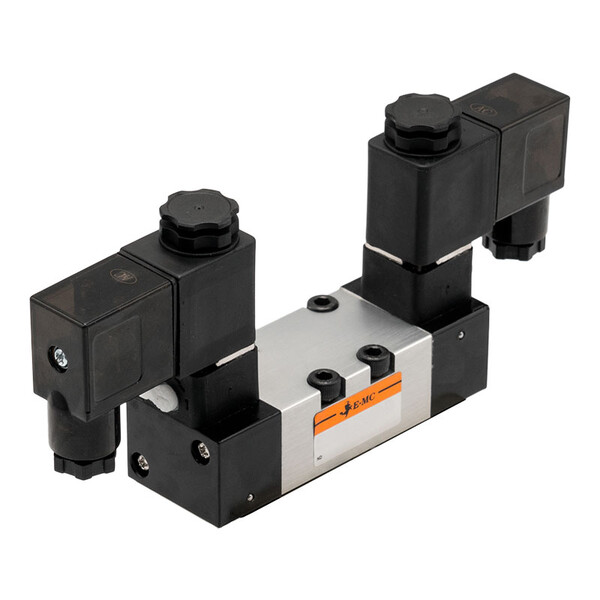

Распределитель E.MC по ISO 5599-1 RVS5212-E4: распределитель по ISO 5599-1, типоразмер ISO1, 5/2 бистабильный, катушка 24 В пост. тока.
Описание и характеристики
Распределитель E.MC по ISO 5599-1 RVS5212-E4 — пневматический распределитель E.MC серии RVS, выполненный по международному стандарту ISO 5599-1, типоразмер ISO1. Функция — 5/2 (пять линий, две позиции), исполнение — бистабильное (два устойчивых положения, управление с двух сторон). Комплектуется катушкой на напряжение 24 В пост. тока, питание пилотов — внутреннее.
Рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:4:4] (степень фильтрации 40 мкм), рабочее давление 0,15…1,0 МПа (1,5…10 бар), рабочая температура -5…+60°C. Степень защиты — IP65 (DIN 40050), монтаж — в любом положении. Распределитель можно использовать как отдельно (стыковое присоединение), так и устанавливать на монтажную плиту серии VS (резьба G1/4) — индивидуально или в составе блока.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | RVS5212-E4 | Оригинальный товар E.MC |
| Типоразмер | ISO1 | компактный корпус |
| Исполнение | Бистабильное | два устойчивых положения |
| Катушка | 24 В пост. тока | предустановлена на заводе |
| Рабочее давление | 0,15…1,0 МПа (1,5…10 бар) | одинаково для ISO1 и ISO2 |
| Потребляемая мощность | 2,8 Вт (пост. ток) / 3 ВА (перем. ток) | зависит от типоразмера катушки |
| Степень защиты | IP65 (DIN 40050) | защита от струй воды и пыли |
| Присоединение на плиту | G1/4 | при установке на монтажную плиту VS521 |
| Габариты (Д×В×Г) | 177 × 93 × 26 мм | корпус без учёта катушки и плиты |
| Рабочая температура | -5…+60°C | при сухом воздухе |
Преимущества
- Полное соответствие международному стандарту ISO 5599-1 — взаимозаменяемость с распределителями других производителей того же типоразмера.
- Степень защиты IP65 — работает в пыльных и влажных цехах без дополнительного кожуха.
- Бистабильная схема сохраняет последнее положение при пропадании питания — не нужно поддерживать сигнал постоянно.
- Гибкий монтаж: отдельно (стыковое присоединение) или на плите VS — индивидуально либо в составе блока из нескольких распределителей.
- Не требует маслораспыления рабочей среды — ISO 8573-1:2010 [7:4:4].
Области применения
- Управление пневмоприводами и цилиндрами в промышленной автоматизации.
- Сборка пневмоблоков (манифолдов) из нескольких распределителей на общей плите.
- Линии с высокими требованиями к защите от пыли и влаги (IP65).
- Замена распределителей других марок того же типоразмера по ISO 5599-1.
Катушка уже установлена, питание пилотов внутреннее — дополнительный подвод воздуха на пилот не требуется.
Характеристики
- Производитель: E.MC
- Артикул: RVS5212-E4
- Серия: RVS
- Стандарт: ISO 5599-1
- Функция: Распределитель E.MC по ISO 5599-1
- Конструкция клапана: Рапределитель с электро-магнитным управлением
- Тип клапана: 5/2, бистабильный
- Присоединяемая поверхность: ISO 1
- Рабочее давление: 1,5 ÷ 10 бар
- Рабочая температура: -5°C ÷ 60°C
- Исполнение по управлению: Бистабильное
- Катушка: 24 В пост. тока
- Потребляемая мощность: 2,8 Вт (пост. ток) / 3 ВА (перем. ток)
- Степень защиты: IP65 (DIN 40050)
- Материал корпуса: Алюминиевый сплав
- Рабочая среда: Фильтрованный сжатый воздух
- Положение при монтаже: Любое
Документация
Распределитель E.MC по ISO 5599-1 RVS5212-E4 — техническая документация (PDF)
Каталожный лист E.MC, серия RVS: кодировка распределителей и плит, габаритные чертежи, технические характеристики.
Экспертные рекомендации (для изделия): Распределитель E.MC по ISO 5599-1 RVS5212-E4
Выбор типоразмера: ISO1 (компактный корпус) подходит для большинства типовых применений; ISO2 — для линий с повышенным расходом воздуха, при том же стандарте присоединения ISO 5599-1.
Моно- или бистабильный: бистабильное исполнение удобно там, где нужно удерживать положение без постоянной подачи сигнала на катушку (экономия энергии, устойчивость к сбоям питания) — но требует двух управляющих сигналов (на включение и на выключение).
Выбор катушки: катушка уже установлена на 24 В пост. тока — убедитесь, что это соответствует напряжению вашей цепи управления, прежде чем подключать.
Монтаж в блок: для установки нескольких распределителей рядом используйте монтажные плиты серии VS (индивидуальные, для блочного монтажа и концевые) — присоединение к плите этого типоразмера: резьба G1/4.
Подготовка воздуха: маслораспыление не требуется, но нужна фильтрация до класса ISO 8573-1:2010 [7:4:4] (40 мкм) — поставьте фильтр перед распределителем, если компрессорная станция этого не гарантирует.
Часто задаваемые вопросы (FAQ)
❯ 1. В чём разница между ISO1 и ISO2?
Это разные типоразмеры по стандарту ISO 5599-1: ISO2 — более крупный корпус с большей пропускной способностью и потребляемой мощностью (3 Вт/4 ВА против 2,8 Вт/3 ВА у ISO1), присоединение к плите G3/8 вместо G1/4.
❯ 2. Входит ли катушка в комплект?
Да, катушка уже установлена на заводе, напряжение — 24 В пост. тока.
❯ 3. Можно ли использовать распределитель без монтажной плиты?
Да, у распределителя есть стыковое присоединение для автономной установки. Монтажная плита (серия VS) нужна только для установки на панель или сборки нескольких распределителей в блок.
❯ 4. Подходит ли этот распределитель для пыльных и влажных помещений?
Да, степень защиты корпуса — IP65 (DIN 40050), что допускает работу в условиях пыли и попадания струй воды.
❯ 5. В чём разница между моностабильным и бистабильным исполнением?
Моностабильный распределитель возвращается в исходное положение пружиной при снятии сигнала — нужен только один управляющий сигнал. Бистабильный сохраняет последнее положение без постоянной подачи сигнала и переключается отдельными сигналами на включение и на выключение.
