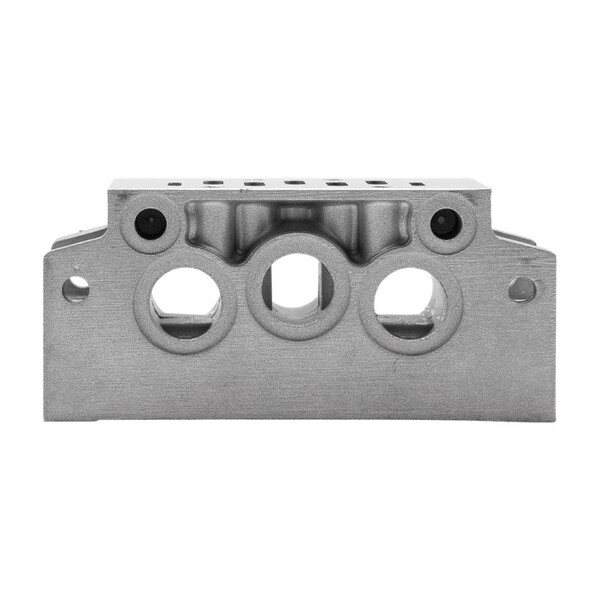

Плита для блочного монтажа E.MC VS521-08B
Задать вопрос в MAX
Кратко о товаре:
Плита для блочного монтажа E.MC VS521-08B: монтажная плита для распределителей E.MC серии RVS, типоразмер ISO1, присоединение G1/4.
Описание и характеристики
Плита для блочного монтажа E.MC VS521-08B — монтажная плита E.MC для распределителей серии RVS (ISO 5599-1), типоразмер ISO1, присоединение G1/4. для сборки нескольких распределителей RVS в единый блок (манифольд) с общим подводом питания и объединёнными каналами выхлопа.
Материал — алюминиевый сплав, как и у самих распределителей серии RVS. Плита рассчитана на то же рабочее давление и температурный диапазон, что и устанавливаемые на неё распределители: 0,15…1,0 МПа (1,5…10 бар), -5…+60°C, рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:4:4] без необходимости маслораспыления.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | VS521-08B | Оригинальный товар E.MC |
| Тип плиты | Плита для блочного монтажа | для блочной сборки |
| Типоразмер | ISO1 | под распределители RVS того же типоразмера |
| Пневматическое присоединение | G1/4 | соответствует индивидуальному/блочному монтажу этого типоразмера |
| Материал | Алюминиевый сплав | как у распределителей серии RVS |
| Рабочее давление | 0,15…1,0 МПа (1,5…10 бар) | соответствует распределителям RVS |
| Рабочая температура | -5…+60°C | совпадает с диапазоном распределителей RVS |

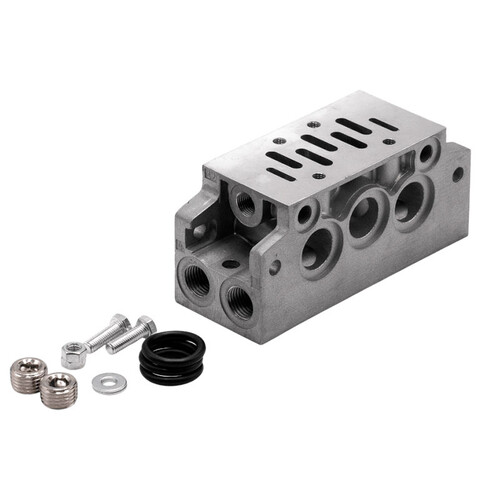

| Комплектация | плита + крепёжный комплект (винты, кольца уплотнения, резьбовые втулки) | для соединения с соседними элементами блока |
Преимущества
- Полная совместимость с распределителями E.MC серии RVS того же типоразмера (ISO 5599-1).
- В комплекте крепёжный набор (винты, уплотнительные кольца, резьбовые втулки) — не нужно докупать мелкий крепёж отдельно.
- Алюминиевый корпус — лёгкая и прочная конструкция, соответствует классу защиты остальной серии RVS.
Области применения
- Сборка пневмоблоков (манифольдов) из распределителей E.MC серии RVS.
- Объединение нескольких распределителей на одной линии питания и выхлопа.
- Модернизация и расширение существующих пневмоблоков E.MC серии RVS.
Подбирайте плиту строго по типоразмеру распределителя (ISO1 или ISO2) — присоединительная резьба у ISO1 и ISO2 разная.
Характеристики
- Производитель: E.MC
- Артикул: VS521-08B
- Серия: RVS / VS
- Функция: Плита для блочного монтажа E.MC
- Тип плиты: Плита для блочного монтажа
- Типоразмер: ISO1
- Пневматическое присоединение: G1/4
- Рабочее давление: 1,5 ÷ 10 бар
- Рабочая температура: -5°C ÷ 60°C
- Материал корпуса: Алюминиевый сплав
- Рабочая среда: Фильтрованный сжатый воздух
- Положение при монтаже: Любое
Документация
Плита для блочного монтажа E.MC VS521-08B — техническая документация (PDF)
Каталожный лист E.MC, серия RVS: кодировка распределителей и плит, габаритные чертежи, технические характеристики.
Экспертные рекомендации (для изделия): Плита для блочного монтажа E.MC VS521-08B
Подбор по типоразмеру: эта плита рассчитана на распределители ISO1 — присоединительная резьба (G1/4) и посадочные размеры у ISO1 и ISO2 разные, плиты между типоразмерами не взаимозаменяемы.
Сборка блока: для манифольда из нескольких распределителей используйте одну плиту для блочного монтажа на каждый распределитель плюс по одной концевой плите с каждого торца сборки.
Крепёж: в комплекте поставляется крепёжный набор — винты, уплотнительные кольца и резьбовые втулки для соединения с соседними элементами блока.
Часто задаваемые вопросы (FAQ)
❯ 1. Чем отличаются индивидуальная, блочная и концевая плиты?
Индивидуальная плита — для установки одного распределителя отдельно. Плита для блочного монтажа — для сборки нескольких распределителей в один манифольд с общими каналами питания и выхлопа. Концевая плита закрывает торцы такого блока и организует общий подвод/сброс воздуха для всей сборки.
❯ 2. Сколько концевых плит нужно на один блок?
Две — по одной с каждого торца блока распределителей.
❯ 3. Подходит ли эта плита для ISO1 и ISO2 одновременно?
Нет, плиты разных типоразмеров не взаимозаменяемы — подбирайте строго под типоразмер ваших распределителей RVS (ISO1 или ISO2).
❯ 4. Входит ли крепёж в комплект?
Да, в комплект входит крепёжный набор — винты, уплотнительные кольца и резьбовые втулки.
