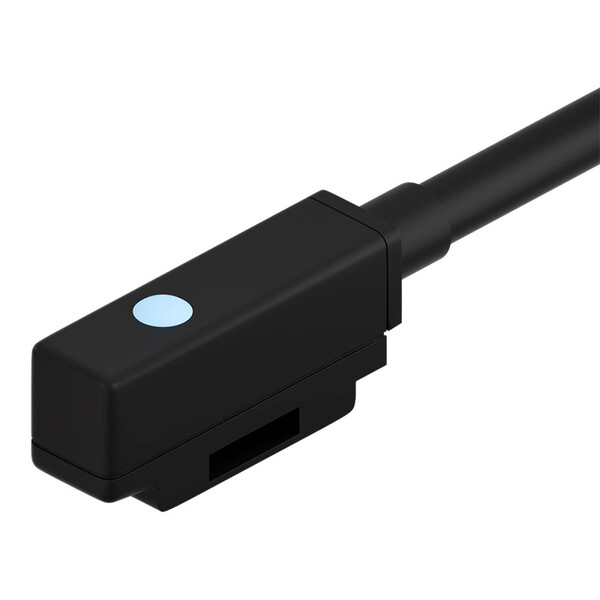

Магниторезистивный датчик E.MC HX-13P-QD8
Задать вопрос в MAX
Кратко о товаре:
Магниторезистивный датчик E.MC HX-13P-QD8: магниторезистивный 3-проводный PNP датчик положения, разъем м8 0,15м, 5 ÷ 30 VDC, для приводов RAL/RA/IA.
Описание и характеристики
Магниторезистивный датчик E.MC HX-13P-QD8 — датчик положения E.MC серии HX, типоразмер HX-13, исполнение бесконтактный (магниторезистивный, pnp) (3-проводный, PNP). Электрическое подключение — Разъем М8 (стандартная длина выводов 0,15 м), рабочее напряжение — 5 ÷ 30 VDC, функция переключения — Н.О. PNP.
Датчик предназначен для монтажа на пневмоприводы с профилем RAL, RA, IA, SJ, SM и другие совместимые серии — крепится в паз корпуса привода и фиксируется без сверления отверстий. Индикация срабатывания — встроенный красный светодиод. Рабочая температура — -10°C ÷ 70°C, класс защиты корпуса — IEC 529 IP67 (NEMA 6), монтаж — в любом положении.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | HX-13P-QD8 | Оригинальный товар E.MC |
| Типоразмер | HX-13 | подбирается по пазу привода |
| Тип датчика | Бесконтактный (магниторезистивный, PNP) | бесконтактный, высокий ресурс |
| Подключение | 3-проводный, PNP | цвет кабеля — чёрный |
| Способ вывода | Разъем М8 | под разъём М8 |
| Рабочее напряжение | 5 ÷ 30 VDC | постоянный ток |
| Макс. коммутируемый ток | 200 мА | выше за счёт 3-проводной схемы |
| Макс. коммутируемая мощность | 6 Вт | типично для бесконтактного датчика |
| Зона срабатывания | 4-5 мм | точнее, чем у герконового исполнения |
| Класс защиты | IP67 (IEC 529, NEMA 6) | пыле- и водонепроницаемый корпус |
Преимущества
- Бесконтактный магниторезистивный элемент — высокая частота переключения (1000 Гц) и устойчивость к ударным нагрузкам (50 G).
- Встроенный красный светодиод-индикатор срабатывания — положение видно без подключения к ПЛК.
- Класс защиты IP67 — работает в условиях пыли и кратковременного погружения в воду.
- Монтаж в паз привода без сверления — быстрая установка и перестановка при наладке.
- Разъёмное подключение М8 — удобна замена датчика без переподключения проводки.
Области применения
- Контроль крайних положений штока пневмоцилиндра в автоматических линиях.
- Обратная связь для ПЛК и систем управления о состоянии привода (выдвинут/убран).
- Приводы серий RAL, RA, IA, SJ и совместимые с ними по профилю паза.
- Высокочастотные циклы переключения и линии с повышенными требованиями к ресурсу датчика.
Перед заказом сверяйте профиль паза привода со списком совместимых серий — крепление датчиков HX специфично под профиль корпуса.
Характеристики
- Производитель: E.MC
- Артикул: HX-13P-QD8
- Серия: HX
- Типоразмер: HX-13
- Конструкция датчика: Магниторезистивный 3-х проводный датчик E.MC
- Функция: Н.О. PNP
- Электрическое подключение: Разъем М8
- Длина кабеля: 0,15м
- Рабочая температура: -10°C ÷ 70°C
- Рабочее напряжение: 5 ÷ 30 VDC
- Макс. коммутируемый ток: 200 мА
- Макс. коммутируемая мощность: 6 Вт
- Зона срабатывания: 4-5 мм
- Класс защиты: IP67 (IEC 529, NEMA 6)
- Для типов привода: RAL/RA/IA/SJ/SM/E G/NEG/NCM
- Положение при монтаже: Любое
Документация
Магниторезистивный датчик E.MC HX-13P-QD8 — техническая документация (PDF)
Каталожный лист E.MC, серия HX: таблица совместимости по типам привода, сравнение D/N/P/R исполнений, чертежи и схемы подключения.
Экспертные рекомендации (для изделия): Магниторезистивный датчик E.MC HX-13P-QD8
Выбор типа датчика (D/N/P/R): для большинства новых проектов автоматизации предпочтительны бесконтактные исполнения D/N/P — выше ресурс, устойчивость к ударам (50 G против 30 G у геркона) и частота переключения (1000 Гц против 200 Гц). Герконовое исполнение R оправдано там, где нужна работа на переменном токе 5…240 В или в силовых цепях без дополнительной электроники.
D, N или P: это 3-проводное PNP-исполнение — выход замыкает нагрузку на плюс питания, самый частый выбор для входов ПЛК с общим минусом.
Подключение: разъёмное исполнение М8 — удобно для быстрой замены датчика без разделки кабеля; ответную часть кабеля с разъёмом нужно заказать отдельно, если она не входит в комплект.
Совместимость по приводу: датчик типоразмера HX-13 подходит для серий приводов RAL, RA, IA, SJ, SM, E G, NEG, NCM — крепление датчика рассчитано именно под профиль паза этих корпусов, для других серий нужен датчик другого типоразмера HX.
Условия эксплуатации: рабочий диапазон -10°C ÷ 70°C, класс защиты IP67 — датчик допускает кратковременное погружение в воду и работу в пыльной среде, но не рассчитан на агрессивные химические среды без дополнительной защиты.
Часто задаваемые вопросы (FAQ)
❯ 1. В чём разница между исполнениями D, N, P и R?
D — 2-проводный бесконтактный датчик без выбора полярности. N — 3-проводный NPN (выход на минус). P — 3-проводный PNP (выход на плюс, самый частый выбор для ПЛК). R — герконовый 2-проводный, механический контакт, работает и на переменном токе 5…240 В, но с меньшим ресурсом и частотой переключения.
❯ 2. Какой датчик выбрать для входа ПЛК?
Чаще всего для дискретных входов ПЛК с общим минусом используют PNP-исполнение (P) — оно замыкает нагрузку на плюс питания. Уточните полярность входа вашего контроллера перед заказом.
❯ 3. Подходит ли этот датчик для моего привода?
Датчик типоразмера HX-13 рассчитан на приводы серий RAL, RA, IA, SJ, SM и другие совместимые — крепление подбирается под профиль паза корпуса, уточните серию своего привода перед заказом.
❯ 4. Можно ли использовать датчик во влажной или пыльной среде?
Да, класс защиты корпуса — IP67 (IEC 529, NEMA 6), что допускает пыль и кратковременное погружение в воду.
❯ 5. Что показывает светодиод на датчике?
Встроенный красный светодиод загорается при срабатывании датчика (когда магнит поршня находится в зоне чувствительности) — удобно для визуальной проверки без подключения к системе управления.
