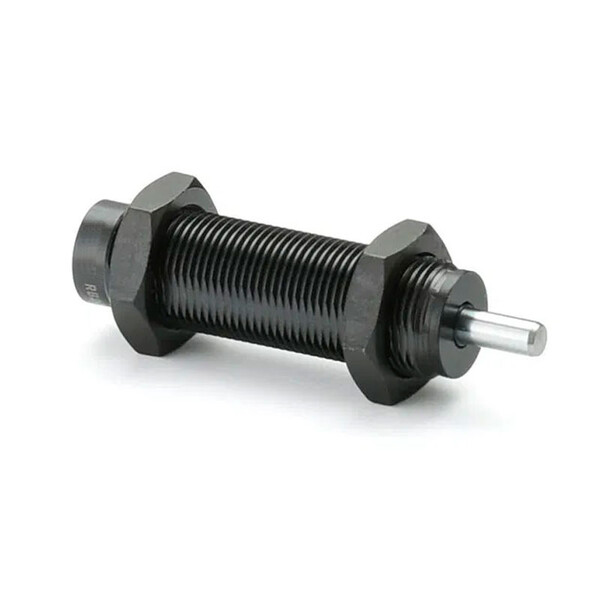

Гидравлический амортизатор E.MC AD2016-1N
Задать вопрос в MAX
Кратко о товаре:
Гидравлический амортизатор E.MC AD2016-1N: резьба на корпусе М20х1,5, рабочий ход 16 мм, макс. поглощаемая энергия 25 Дж, регулируемый.
Описание и характеристики
Гидравлический амортизатор E.MC AD2016-1N — гидравлический амортизатор E.MC серии AD, без полимерного наконечника. Резьба на корпусе — М20х1,5, рабочий ход штока — 16 мм, максимальная поглощаемая энергия удара — 25 Дж. Исполнение — регулируемый, демпфирование настраивается на месте под фактическую массу и скорость подвижного узла — не нужно заранее точно рассчитывать нагрузку.
Резьбовой корпус позволяет гибко монтировать амортизатор в нужном положении на станине или корпусе привода, фиксируя контргайками. Конструкция не требует обслуживания в процессе эксплуатации. Рабочая температура — -10°C ÷ 85°C, монтаж — в любом положении.
Ключевые параметры
| Параметр | Значение | Комментарий |
|---|---|---|
| Артикул | AD2016-1N | Оригинальный товар E.MC |
| Серия | AD | регулируемый — демпфирование настраивается вручную |
| Резьба на корпусе | М20х1,5 | для крепления в станине контргайками |
| Рабочий ход | 16 мм | расстояние, на котором гасится энергия удара |
| Макс. поглощаемая энергия | 25 Дж | за один удар |
| Исполнение по наконечнику | Без полимерного наконечника | прямой контакт штока с ударной деталью |
| Возможность регулировки | Регулируемый | поворотное кольцо/винт меняет демпфирование |
| Рабочая температура | -10°C ÷ 85°C | рабочая жидкость заправлена на заводе |
| Положение при монтаже | Любое | без ограничений по ориентации |
Преимущества
- Существенно увеличивают поглощение энергии удара по сравнению с резиновыми или пружинными упорами.
- Резьба на корпусе обеспечивает гибкость монтажа — точная регулировка положения по длине хода привода.
- Функция регулировки позволяет адаптировать демпфирование под разные массы и скорости без замены амортизатора.
- Не требуют дополнительного обслуживания в процессе эксплуатации.
- Исполнение без наконечника — прямой металлический контакт, где это требуется конструкцией узла.
Области применения
- Гашение энергии удара в конце хода пневмо- и гидроцилиндров.
- Демпфирование подвижных узлов конвейеров, манипуляторов и автоматических линий.
- Защита механических упоров и концевых положений от ударных нагрузок и преждевременного износа.
- Узлы с переменной массой или скоростью перемещаемого груза, где нужна настройка демпфирования на месте.
Подбирайте типоразмер по реальной массе и скорости подвижного узла — заниженный запас по энергии поглощения сокращает срок службы амортизатора.
Характеристики
- Производитель: E.MC
- Артикул: AD2016-1N
- Серия: AC/AD
- Функция амортизатора: Поглощение энергии удара
- Резьба на корпусе: М20х1,5
- Рабочий ход: 16 мм
- Максимальная поглощаемая энергия: 25 Дж
- Возможность регулировки: Регулируемый
- Исполнение по наконечнику: без полимерного наконечника
- Рабочая температура: -10°C ÷ 85°C
- Положение при монтаже: Любое
Документация
Гидравлический амортизатор E.MC AD2016-1N — техническая документация (PDF)
Каталожный лист E.MC, серия AC/AD: таблица допустимой массы и скорости удара, кодировка, габаритные чертежи.
Экспертные рекомендации (для изделия): Гидравлический амортизатор E.MC AD2016-1N
Регулируемое демпфирование: серия AD позволяет настраивать демпфирование поворотом регулировочного элемента, подбирая оптимальное гашение под фактическую массу и скорость узла без замены модели — удобно, если нагрузка на узел может меняться в процессе эксплуатации.
Подбор по энергии удара: максимальная поглощаемая энергия (25 Дж) — это энергия ОДНОГО удара; есть также отдельный параметр «энергия за час» для режимов с высокой частотой циклов — при интенсивной работе (много включений в минуту) заложите запас по этому параметру, не ориентируйтесь только на энергию одного удара.
Наконечник: это исполнение без наконечника (N) — прямой металлический контакт штока с ударной деталью; подходит, где полимерный наконечник не нужен или мешает конструкции узла.
Монтаж: резьба на корпусе М20х1,5 позволяет точно выставить положение амортизатора по длине хода и зафиксировать контргайками с обеих сторон крепёжной пластины — амортизатор устанавливается в любом пространственном положении.
Часто задаваемые вопросы (FAQ)
❯ 1. В чём разница между сериями AC и AD?
AC — нерегулируемый амортизатор, заводская настройка под конкретный класс скорости удара (индекс 1/2/3 в артикуле). AD — регулируемый, демпфирование настраивается на месте поворотом регулировочного элемента под фактическую массу и скорость узла.
❯ 2. Что означает цифра в конце артикула серии AC?
Это класс скорости удара: 1 — высокая скорость при малой нагрузке, 2 — средняя скорость при средней нагрузке, 3 — низкая скорость при большой нагрузке. Чем ниже индекс скорости, тем выше допустимая масса подвижного узла.
❯ 3. Нужно ли обслуживать амортизатор в процессе эксплуатации?
Нет, конструкция не требует дополнительного обслуживания — амортизатор герметичен и заправлен рабочей жидкостью на заводе.
❯ 4. Что такое наконечник и зачем он нужен?
Полимерный наконечник (белый или чёрный) устанавливается на конец штока и смягчает контакт с ударной деталью — снижает шум и защищает сопрягаемую поверхность от повреждения металлом. Исполнение «N» поставляется без наконечника, для прямого металлического контакта.
❯ 5. Как подобрать типоразмер амортизатора?
По таблице в технической документации — подбирайте по реальной массе подвижного узла и скорости удара (или, для серии AD, по максимально допустимой массе при нужной скорости). Заниженный запас по энергии поглощения сокращает срок службы амортизатора.
