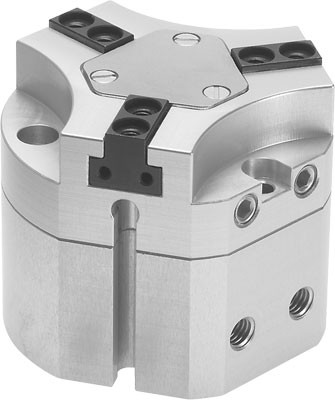

Пневмозахват Festo HGDT-35-A-G2

Name: Пневмозахват Festo HGDT-35-A-G2
SKU: 540864
Availability: OutOfStock
Rating: 5 (0 reviews)

0 отзывов

Добавьте товар в корзину, оформите заявку и мы пришлем вам актуальную стоимость и сроки поставки на данное изделие

Коммерческое предложение за 1 час

В корзину Купить в 1 клик

Задать вопрос в MAX Задать вопрос в Telegram

Кратко о товаре:

Пневмозахват Festo HGDT-35-A-G2: ход губок 4 мм, размер 35, присоединение M5.

Артикул: 540864
Больше информации...

Теги товара

540864 Трехточечные захваты Festo серии DHDS, HGDD, HGDT, HGDS Пневмозахват Festo HGDT-35-A-G2

Описание и характеристики

Пневмозахват Festo HGDT-35-A-G2. Пневматический зажим детали: ход губок 4 мм, размер 35, присоединение M5. Рабочая среда — сжатый воздух. Оригинальная продукция Festo, отгрузка со склада в Москве, доставка по России.

Характеристика	Значение
Размер	35
Ход каждой губки захвата	4 mm
Макс. точность повторения	<= 0,2 mm
Макс. угловой люфт захвата ax, ay	<= 0,1 deg
Макс. люфт губок захвата Sz	<= 0,05 mm
Симметрично относительно оси	<= 0,2 mm
Точность повторения, захват	<= 0,03 mm
Кол-во губок захватов	3
Положение при сборке	Любое
Режим работы	двустороннего действия
Функция захвата	3-точечный
Гарантированное усилие захвата	На закрытие
Тип конструкции	Наклонная плоскость последовательность перемещения по направляющей
Определение позиции	Для герконов
Рабочее давление	4 ... 8 bar
Рабочее давление, воздух обдува	0 ... 0,5 bar
Макс. частота работы захвата	<= 4 Hz
Мин. время открытия при 6 бар	46 ms
Мин. время закрытия при 6 бар	35 ms
Рабочая среда	Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде	Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC	2 - Средняя стойкость к коррозии
Температура окружающей среды	5 ... 60 °C
Массовый момент инерции	1,37 kgcm2
Макс. усилие на губку захвата Fz, статическое	400 N
Макс. момент на захвате Mx, статич.	15 Nm
Макс. момент на захвате My, статич.	10 Nm
Макс. момент на захвате Mz, статич.	10 Nm
Интервалы между смазкой направляющих	5 Mio SP
Maкс. вес на внешний палец захвата	30 g
Вес продукта	385 g
Тип крепления	Опция с отверстием и шпонкой С внутренней резьбой и шпонкой
Пневматическое подключение, воздух обдува	M5
Пневматическое присоединение	M5
Замечания по материалу	Не содержит медь и тефлон
Информация о материале, крышки	Легированная сталь, нержавеющая
Информация о материале, корпус	Алюминиевый сплав Покрыто COMPCOTE
Информация о материале, губки захвата	Сталь Закаленный

Автор

Ведущий инженер по промышленной пневматике

Евгений Христенко

ООО «ДАЛС Инжиниринг»

«Описание и характеристики товара: Пневмозахват Festo HGDT-35-A-G2 подготовлены мной на основе 12-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Для консультации по подбору — напишите мне напрямую».

Задать вопрос инженеру | Все статьи и обзоры автора
