Описание и характеристики

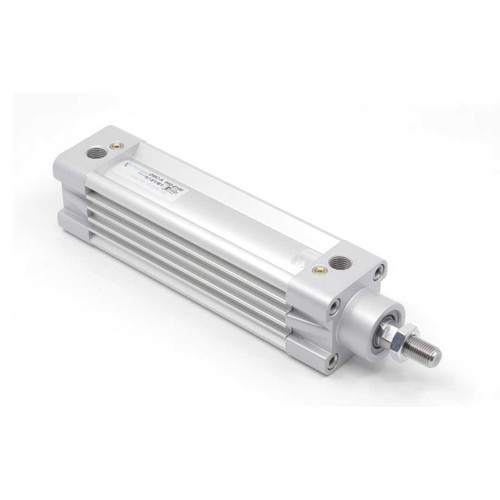

Стандартный пневмоцилиндр Pemaks DMCA-80-060-K1 (серия DMC-SYA (DMCA)). Преобразует энергию сжатого воздуха в возвратно-поступательное движение штока: Ø 80 мм, ход 60 мм. Регулируемое пневматическое демпфирование. Поршень с магнитом — для бесконтактных датчиков положения. Соответствует ISO 15552. Рабочая среда — сжатый воздух. Оригинальная продукция Pemaks, отгрузка со склада в Москве, доставка по России.

---

Детальное описание:

DMCA-80-060-K1 – это пневматический цилиндр с односторонним штоком, диаметром поршня 80 мм и ходом штока 60 мм, изготовленный по стандарту ISO 15552. Цилиндр двухстороннего действия с бесконтактным опросом положения и пневматическим демпфированием. Предназначен для работы с максимальным рабочим давлением 10 бар и температурой окружающей среды от -30 до +150 °C. Материалом корпуса цилиндра является Алюминиевый сплав, а штока - нержавеющая сталь с хромированным покрытием. Модификация: K1 - Уплотнение Viton (Витон) для диапазона температур от -30 до +150 °C.

Стандартный пневмоцилиндр Pemaks DMC-080-SYA-0060-K1 (DMCA-80-060-K1) выполнен по стандарту ISO 15552, ISO 6431, DIN ISO 6431, VDMA24562 является аналогом, заменой:

• FESTO (серии DNC, DSBC, DNCB, DNT);
• Camozzi (серии 60, 61, 62, 63,67);
• SMC (серия CP96);
• Norgren (серия PRA);
• Пневмакс ( серии 1390, 1392, 1319, 1321);
• Metal Work (серия STD, серия 3).

---

Характеристики:

Макс. рабочее давление [бар] : - 10
Температура : от -30 до +150 °C
Уплотнение штока : Витон (Viton)
Материал штока : Нержавеющая сталь с хромированным покрытием
Уплотнение поршня : Витон (Viton)
Материал поршня : Алюминиевый сплав
Опции : K1 - Уплотнение Viton (Витон) для диапазона температур от -30 до +150 °C
Опрос положений : С помощью датчика положения
Наличие магнита в поршне : Присутствует
Пневматическое присоединение : G3/8
Исполнение резьбы на штоке : Наружная
Исполнение штока : Односторонний
Ход [мм] : 60
Диаметр поршня [мм] : 80
Серия : DMC-SYA (DMCA)
Рабочая среда : Сжатый воздух
Режим работы : Двухстороннего действия
Демпфирование : Регулируемое
Резьба на штоке : M20
Материал корпуса : Алюминиевый сплав

---

Документация на: Стандартный пневмоцилиндр Pemaks DMC-080-SYA-0060-K1 (DMCA-80-060-K1)

Стандартный пневмоцилиндр Pemaks DMC-080-SYA-0060-K1 (DMCA-80-060-K1) в формате PDF скачать

---

Экспертные рекомендации по применению

Монтаж: обеспечьте осевую поддержку цилиндра, компенсируйте боковые нагрузки. Резьба на штоке: Наружная. Избегайте перекосов при соединении M20.

Рабочие параметры: не превышайте максимальное рабочее давление 10 бар. Температурный диапазон: от -30 до +150 °C. Установлены уплотнения из Витона (FKM) – допустимы до +150°C.

Смазка и среда: рабочая среда – Сжатый воздух.

Демпфирование (Регулируемое): настраивайте винтами под массу нагрузки и скорость перемещения. Для высоких скоростей используйте полное открытие дросселей.

Датчики положения: Устанавливайте датчики в профильные пазы гильзы для точной диагностики.

Материалы: корпус – Алюминиевый сплав, поршень – Алюминиевый сплав, шток – Нержавеющая сталь с хромированным покрытием.

Типичные ошибки:
1) Монтаж без компенсации боковых нагрузок – вызывает повышенный износ направляющих втулок и штока.
2) Превышение рабочего давления – снижает ресурс уплотнений и может привести к разрушению гильзы.
3) Неправильная настройка демпфирования – удары поршня о крышки сокращают срок службы.
4) Использование без смазки после её ввода – приводит к быстрому износу уплотнений.
5) Установка датчиков вне пазов – неточное срабатывание и риск повреждения кабеля.
