Описание и характеристики

Детальное описание:

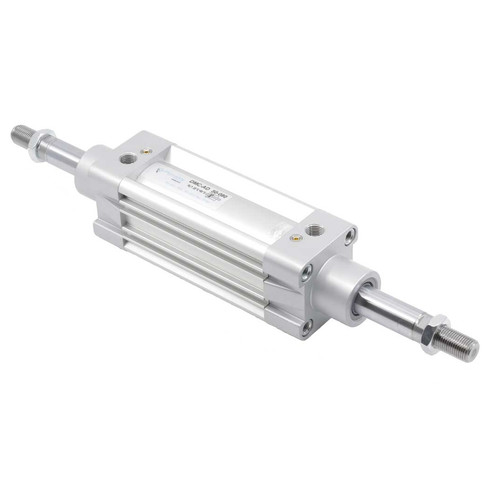

DMCAD-63-400 – это пневматический цилиндр с Двухсторонний штоком, диаметром поршня 63 мм и ходом штока 400 мм , изготовленный по стандарту ISO 15552. Цилиндр двухстороннего действия с бесконтактным опросом положения и пневматическим демпфированием. Предназначен для работы с максимальным рабочим давлением 10 бар и температурой окружающей среды от -20 до +80 °C. Материалом корпуса цилиндра является Алюминиевый сплав, а штока - нержавеющая сталь с хромированным покрытием.

Стандартный пневмоцилиндр DMCAD-63-400 выполнен по стандарту ISO 15552, ISO 6431, DIN ISO 6431, VDMA24562 является аналогом, заменой:

• FESTO (серии DNC, DSBC, DNCB, DNT);
• Camozzi (серии 60, 61, 63);
• SMC (серия CP96);
• Norgren (серия PRA);
• Пневмакс ( серии 1390, 1392, 1319, 1321);
• Metal Work (серия STD, серия 3).

---

Характеристики:

Макс. рабочее давление [бар] : - 10
Температура : от -20 до +80 °C
Материал крышек : Алюминиевый сплав
Уплотнение штока : Полиуретан (PU) + HYTREL
Материал штока : Нержавеющая сталь с хромированным покрытием
Уплотнение поршня : Полиуретан (PU)
Материал поршня : Алюминиевый сплав
Скорость перемещения [мм/с] : 10 - 1000
Теоретическое усилие при 6 бар, прямой ход [Н] : 1870
Теоретическое усилие при 6 бар, обратный ход [Н] : 1682
Тип профиля для установки датчиков : Пазы для датчиков положения с двух сторон
Опции : Нет
Опрос положений : С помощью датчика положения
Наличие магнита в поршне : Присутствует
Пневматическое присоединение : G3/8
Исполнение резьбы на штоке : Наружная
Исполнение штока : Двухсторонний
Тип конструкции : Корпус из профиля
Ход [мм] : 400
Диаметр поршня [мм] : 63
Серия : DMC-AD
Примечание по рабочей среде : Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда : Сжатый воздух
Режим работы : Двухстороннего действия
Демпфирование : Пневматическое демпфирование, регулируемое
Резьба на штоке : M16x1.5
Масса М (кг) : 3,9
Материал корпуса : Алюминиевый сплав

---

Документация на: DMCAD-63-400

Стандартный пневмоцилиндр Pemaks серии DMC-AD в формате PDF скачать
