Описание и характеристики

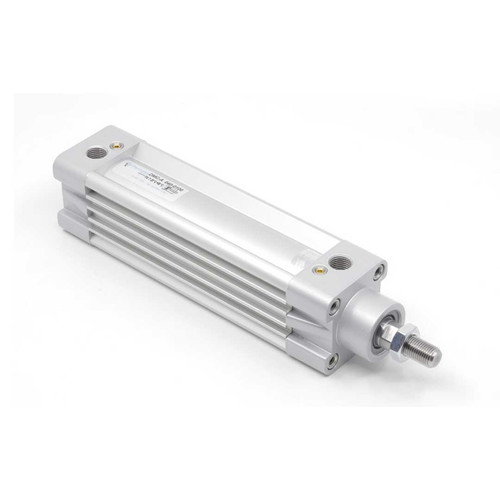

Стандартный пневмоцилиндр Pemaks DMCEA-100-650 (серия DMC-EA Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)). Преобразует энергию сжатого воздуха в возвратно-поступательное движение штока: Ø 100 мм, ход 650 мм. Регулируемое пневматическое демпфирование. Поршень с магнитом — для бесконтактных датчиков положения. Соответствует ISO 15552. Рабочая среда — сжатый воздух. Оригинальная продукция Pemaks, отгрузка со склада в Москве, доставка по России.

---

Детальное описание:

DMCEA-100-650 – это пневматический цилиндр с односторонним штоком, диаметром поршня 100 мм и ходом штока 650 мм, изготовленный по стандарту ISO 15552. Цилиндр двухстороннего действия с бесконтактным опросом положения и пневматическим демпфированием. Предназначен для работы с максимальным рабочим давлением 10 бар и температурой окружающей среды от -20 до +80 °C. Материалом корпуса цилиндра является Алюминиевый сплав, а штока - Хромированная сталь. Опции у данного пневмоцилиндра : Нет

Стандартный пневмоцилиндр DMCEA-100-650 выполнен по стандарту ISO 15552, ISO 6431, DIN ISO 6431, VDMA24562 является аналогом, заменой:

• FESTO (серии DNC, DSBC, DNCB, DNT);
• Camozzi (серии 60, 61, 63);
• SMC (серия CP96);
• Norgren (серия PRA);
• Пневмакс ( серии 1390, 1392, 1319, 1321);
• Metal Work (серия STD, серия 3).

---

Серия пневмоцилиндров DMCEA являются более экономичной серией пневмоцилиндров Pemaks. Серия DMCEA предназначена для задач где не требуется высокой коррозионной стойкости штока и цена решения имеет решающее значение.

Характеристики:

Макс. рабочее давление [бар] : - 10
Температура : от -20 до +80 °C
Материал крышек : Алюминиевый сплав
Уплотнение штока : Полиуретан (PU)
Материал штока : Хромированная сталь
Уплотнение поршня : Полиуретан (PU)
Материал поршня : Алюминий сплав
Скорость перемещения [мм/с] : 10 - 1000
Теоретическое усилие при 6 бар, прямой ход [Н] : 4712
Теоретическое усилие при 6 бар, обратный ход [Н] : 4418
Тип профиля для установки датчиков : Пазы для датчиков положения с двух сторон
Опции : Нет
Опрос положений : С помощью датчика положения
Наличие магнита в поршне : Присутствует
Пневматическое присоединение : G1/2
Исполнение резьбы на штоке : Наружная
Исполнение штока : Односторонний
Тип конструкции : Корпус из профиля
Ход [мм] : 650
Диаметр поршня [мм] : 100
Серия : DMC-EA
Примечание по рабочей среде : Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда : Сжатый воздух
Режим работы : Двухстороннего действия
Демпфирование : Пневматическое демпфирование, регулируемое
Резьба на штоке : M20x1.5
Материал корпуса : Алюминиевый сплав

---

Документация на: DMCEA-100-650

Стандартный пневмоцилиндр Pemaks серии DMC-EA в формате PDF скачать
