Описание и характеристики

Детальное описание:

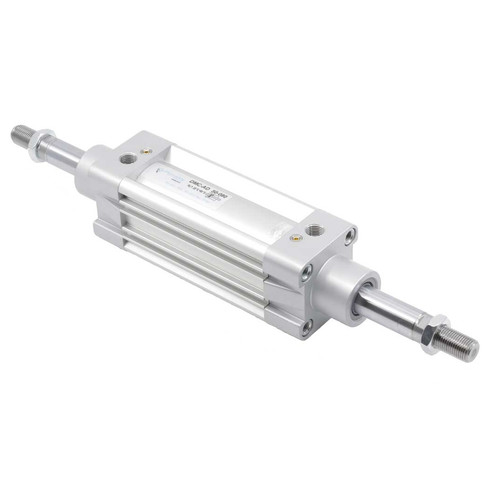

DMCEAD-50-025 Pemaks – это пневматический цилиндр с двухсторонним штоком, диаметром поршня Корпус из профиля мм и ходом штока 25 мм, изготовленный по стандарту ISO 15552. Цилиндр двухстороннего действия с бесконтактным опросом положения и регулируемым пневматическим демпфированием. Предназначен для работы с максимальным рабочим давлением 10 бар и температурой окружающей среды от -20 до +80 °C. Материалом корпуса цилиндра является алюминиевый сплав, а штока -хромированная сталь. Данная модель оснащена встроеннымрегулируемым пневматическим демпфированием, позволяющим отрегулировать скорость движения поршня в крайних положениях (снижает влияние ударных нагрузок при больших скоростях и усилиях). Отличаются повышенной жесткостью конструкции при небольшом весе.

Пневмоцилиндры Pemaks серии DMCEAD имеют двухстороннее исполнение штока. Серия DMCEAD являются более экономичной серией пневмоцилиндров Pemaks. Шток пневмоцилиндра выполнен из хромированной стали. Серия DMCEAD предназначена для задач, где не требуется высокой коррозионной стойкости штокаи цена решения имеет решающее значение.

Стандартный пневмоцилиндр DMCEAD-50-025 выполнен по стандарту ISO 15552, ISO 6431, DIN ISO 6431, VDMA24562 является аналогом, заменой:

• FESTO (серии DNC, DSBC, DNCB, DNT);
• Camozzi (серии 60, 61, 63);
• SMC (серия CP96);
• Norgren (серия PRA);
• Пневмакс ( серии 1390, 1392, 1319, 1321);
• Metal Work (серия STD, серия 3).

---

Характеристики:

Макс. рабочее давление [бар] : - 10
Температура : от -20 до +80 °C
Материал крышек : Алюминиевый сплав
Уплотнение штока : Полиуретан (PU) + HYTREL
Материал штока : Хромированная сталь
Уплотнение поршня : Полиуретан (PU)
Материал поршня : Алюминиевый сплав
Скорость перемещения [мм/с] : 10 - 1000
Теоретическое усилие при 6 бар, прямой ход [Н] : 1178
Теоретическое усилие при 6 бар, обратный ход [Н] : 990
Тип профиля для установки датчиков : Пазы для датчиков положения с двух сторон
Опции : Нет
Опрос положений : С помощью датчика положения
Наличие магнита в поршне : Присутствует
Пневматическое присоединение : G1/4
Исполнение резьбы на штоке : Наружная
Исполнение штока : Двухсторонний
Тип конструкции : Корпус из профиля
Ход [мм] : 25
Диаметр поршня [мм] : 50
Серия : DMCEAD
Примечание по рабочей среде : Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда : Сжатый воздух
Режим работы : Двухстороннего действия
Демпфирование : Пневматическое демпфирование, регулируемое
Резьба на штоке : M16x1.5
Материал корпуса : Алюминиевый сплав

---

Документация на: DMCEAD-50-025

Стандартный пневмоцилиндр Pemaks серии DMCEAD в формате PDF скачать
