Описание и характеристики

Стандартный пневмоцилиндр Pemaks KCA-63-200 (серия KCA Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)). Преобразует энергию сжатого воздуха в возвратно-поступательное движение штока: Ø 55 мм, ход 200 мм. Регулируемое пневматическое демпфирование. Поршень с магнитом — для бесконтактных датчиков положения. Соответствует ISO 21287. Рабочая среда — сжатый воздух. Оригинальная продукция Pemaks, отгрузка со склада в Москве, доставка по России.

---

Детальное описание:

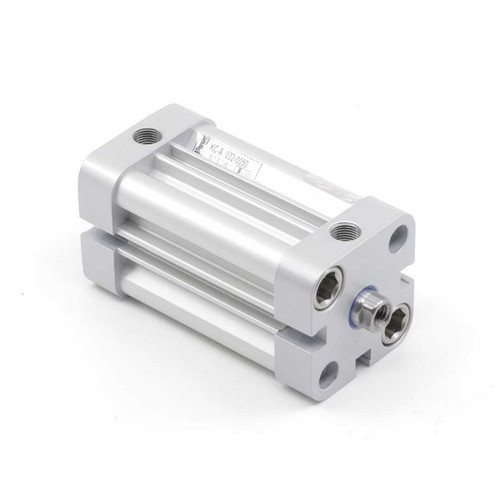

KCA-63-200 Pemaks – это пневматический цилиндр с односторонним штоком и внутренней резьбой на штоке, диаметром поршня 63 мм и ходом штока 200 мм, изготовленный по стандарту ISO 21287.
Цилиндр двухстороннего действия с бесконтактным опросом положения (с магнитом на поршне) и упругим не регулируемым демпфированием. Предназначен для работы с максимальным рабочим давлением 10 бар и температурой окружающей среды от -20 до +80 °C. Материалом корпуса цилиндра является анодированный алюминиевый сплав, а штока - нержавеющая сталь с хромированным покрытием.

Серии KCA Pemaks имеет компактные габариты по сравнению с пневмоцилиндрами выполненными по стандарту ISO 15552, при этом все крепежные принадлежности унифицированы и могут применяться для этой серии.

Стандартный пневмоцилиндр KCA-63-200 Pemaks серии KCA изготовлен по стандарту ISO 21287 является аналогом, заменой пневмоцилиндров:

• FESTO (серия ADN);
• Camozzi (серии 32);
• SMC (серия CD55);
• Пневмакс (серия 1500, 1550-1557);
• Metal Work (серия Linter, тип 28 -29).

---

Характеристики:

Макс. рабочее давление [бар] : - 10
Температура : от -20 до +80 °C
Материал крышек : Алюминиевый сплав
Уплотнение штока : Полиуретан (PU)
Материал штока : Нержавеющая сталь с хромированным покрытием
Уплотнение поршня : Полиуретан (PU)
Материал поршня : Алюминий сплав
Скорость перемещения [мм/с] : 10 - 1000
Теоретическое усилие при 6 бар, прямой ход [Н] : 1869
Теоретическое усилие при 6 бар, обратный ход [Н] : 1750
Тип профиля для установки датчиков : Пазы для датчиков положения с трех сторон
Опции : Нет
Опрос положений : С помощью датчика положения
Наличие магнита в поршне : Присутствует
Пневматическое присоединение : G1/8
Исполнение резьбы на штоке : Внутренняя
Исполнение штока : Односторонний
Тип конструкции : Корпус из профиля
Ход [мм] : 200
Диаметр поршня [мм] : 63
Серия : KCA
Примечание по рабочей среде : Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда : Сжатый воздух
Режим работы : Двухстороннего действия
Демпфирование : Нерегулируемое (упругие элементы демпфирования)
Резьба на штоке : M10
Материал корпуса : Алюминиевый сплав

---

Документация на: KCA-63-200

Стандартный пневмоцилиндр Pemaks серии KCA в формате PDF скачать
