Описание и характеристики

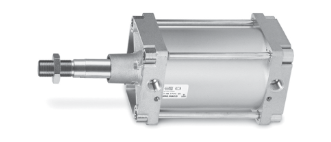

Пневмоцилиндр на шпильках Camozzi 40M3T160A0500V (серия 40). Преобразует энергию сжатого воздуха в возвратно-поступательное движение штока: Ø 160 мм, ход 500 мм. Цилиндр двустороннего действия. Регулируемое пневматическое демпфирование. Поршень с магнитом — для бесконтактных датчиков положения. Соответствует ISO 15552. Пневмоприсоединение G3/4. С манжетой штока из FKM (Фтор-Каучук). Рабочая среда — сжатый воздух. Оригинальная продукция Camozzi, отгрузка со склада в Москве, доставка по России.

---

Детальное описание:

Главной особенностью пневмоцилиндра Camozzi 40M3T160A0500V, выполненного по стандарту ISO 15552, является развиваемое им усилие. Это позволяет применять его в задачах с большой преодолеваемой нагрузкой, с которой пневмоцилиндры других серий не смогут справиться.

---

Характеристики:

• Производитель: Camozzi
• Артикул: 40M3T160A0500V
• Тип: стандартный сневмоцилиндр на стяжных шпильках
• Серия пневмоцилиндра: 40
• Выполнен по стандарту: ISO 15552
• Ход: 500 мм
• Диаметр поршня: 160 мм
• Тип штока: Односторонний
• Тип действия: Двусторонний
• Присоединение: 3/4
• Демпфирование: Нерегулируемое
• Расположение демпфирования: Упругие кольца с двух сторон
• Определение позиции: При помощи датчиков положения
• Скорость перемещения: От 10 до 1000 мм/с
• Исполнение: С манжетой штока из FKM (Фтор-Каучук)
• Тип присоединения на входе: Внутренняя резьба
• Тип крепления: Стандартный
• Положение при сборке: Любое
• Резьба на штоке: M36X2
• Конец штока: Наружная резьба
• Тип резьбы: G
• Материал направляющей втулки: Графитизированная бронза
• Материал штока: Нержавеющая сталь AISI 420
• Материал уплотнения: NBR (Бутадиен-нитрильный каучук)
• Материал крепления: Нержавеющая сталь A2
• Материал крышки: Алюминий
• Материал антифрикционного кольца: Полиамид
• Материал шпильки: Нержавеющая сталь AISI 420
• Материал гильзы: Анодированный алюминий
• Максимальное рабочее давление: 10 бар
• Минимальное рабочее давление: 1 бар
• Температура окружающей среды: От 0 °C до + 80 °C (при сухом воздухе -20°C)
• Рабочая среда: Очищенный воздух без необходимости маслораспыления согласно ISO 8573-1-2010 [7-4-4]

---

Документация на: Стандартный пневмоцилиндр на стяжных шпильках Camozzi 40M3T160A0500V

Стандартные пневмоцилиндры Camozzi на стяжных шпильках серии 40 в формате PDF скачать
