Трубки, фитинги и ручная сборка удобны на прототипе, но по мере роста компактного устройства начинают ограничивать конструкцию. Разбираем, как вовремя заметить утечки, мёртвый объём и усложнение разводки и когда пора оценить интегрированный манифолд вместо россыпи трубок.

Почему сложность разводки проявляется при масштабировании

На ранних прототипах важна свобода: инженеры пробуют разные схемы, переставляют компоненты и меняют пути потока по мере того, как развивается концепция процесса или устройства. Трубки дают такую свободу: они на виду, доступны и их быстро переделать.

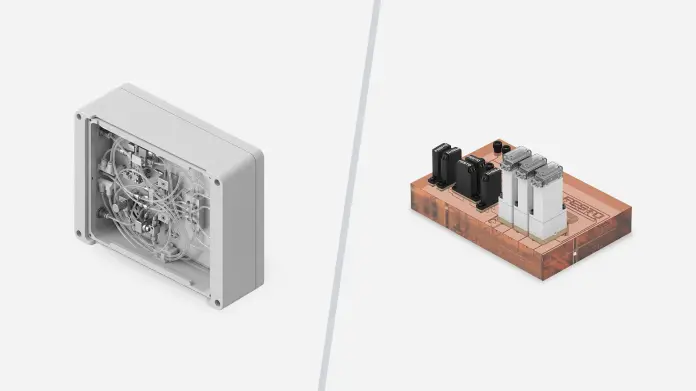

Но схема, которая работает на стенде, внутри компактного корпуса оказывается менее гибкой. В меньший объём приходится вместить больше каналов, функций, клапанов, датчиков и интерфейсов. Разводка начинает мешать удобству работы, очистке и повторяемости при серийном выпуске.

Проблема нарастает ступенями:

• новая функция тянет за собой ещё одну трубку, фитинг или разъём;
• любое изменение сдвигает трассы и создаёт новые радиусы изгиба и сложности с доступом;
• каждый дополнительный интерфейс — ещё одна потенциальная точка утечки;
• каждая ручная операция добавляет разброс при сборке.

По отдельности эти изменения кажутся управляемыми. Но вместе они дают тракт, который трудно собирать, мыть и воспроизводить. Именно в этот момент разводка перестаёт быть вопросом раскладки и становится вопросом архитектуры.

Скрытая цена лишних соединений

Избыток соединений редко создаёт заметную проблему сразу. Чаще он добавляет мелкие отклонения, которыми со временем всё труднее управлять: фитинг здесь, более длинная трубка там, обход датчика, тесное место за клапаном. Каждое решение по отдельности разумно, но в сумме устройство становится менее надёжным и сложнее для тиражирования.

На что обратить внимание:

• Риск утечек: каждое ручное соединение добавляет возможное место протечки.
• Мёртвый объём: неиспользуемые внутренние полости влияют на расход реагентов, работу с пробами и скорость отклика.
• Пузырьки воздуха: сложные трассы и переходы нарушают равномерность потока и могут давать неясные результаты.
• Перекрёстное загрязнение: труднодоступные для очистки зоны повышают риск переноса между пробами или средами.
• Ошибки сборки: похожие трубки, повторяющиеся соединения и ограниченный доступ увеличивают вероятность ошибки.
• Трудоёмкое обслуживание: плотная разводка замедляет осмотр, замену и ремонт.
• Нехватка места: трубки занимают объём, который нужен под функции устройства, удобство и миниатюризацию.

В диагностике и компактных устройствах для медико-биологических задач это влияет на трудозатраты инженеров, а ещё важнее — на надёжность испытаний, доверие пользователей и готовность к серийному производству. Устройство может работать, но это ещё не значит, что его архитектура действительно функциональна.

Признаки того, что архитектура тормозит миниатюризацию

Проблемы флюидной архитектуры обычно проявляются набором мелких неудобств. Ни один симптом сам по себе не означает, что нужен новый подход, но их сочетание — повод для более внимательного анализа. Для первичной диагностики задайте себе вопросы:

Разводка занимает больше места, чем ожидалось?

Если трубки и фитинги определяют внутреннюю компоновку, миниатюризация усложняется, особенно при добавлении новых функций.

Результаты испытаний меняются без очевидной причины?

Утечки, пузырьки, мёртвый объём или неравномерный поток дают шум, который выглядит как нестабильность самого анализа или процесса.

Очистка требует слишком много усилий?

Если мытьё зависит от сложных режимов промывки или ручного доступа, такой тракт может не пройти будущие требования к валидации.

Тиражирование тормозится из-за изменений в разводке?

Если каждое перемещение компонента заставляет перерисовывать трассы, архитектура недостаточно стабильна для масштабирования.

Сборка слишком зависит от навыков конкретных людей?

Ручную разводку трубок трудно повторить, когда производству нужна стабильность.

Клапаны, датчики и регуляторы давления сложно аккуратно встроить?

Если компоненты размещены вокруг тракта, а не внутри цельной системы, такая компоновка может помешать следующему шагу проектирования.

Что учесть при анализе флюидной архитектуры

Более глубокий анализ охватывает всю архитектуру: как среда движется, очищается и покидает систему и как трасса поддерживает сборку, обслуживание и серийное производство. Так команда уходит от точечных исправлений отдельных проблем к системному решению.

Для этого проверяют давление и сечение каналов, места смены направления потока, соединения с лишним риском утечки и зоны, где мёртвый объём или пузырьки могут повлиять на повторяемость результатов. Также нужно понять, какие участки трудно мыть, осматривать и обслуживать и каким функциям необходимы встроенные клапаны и датчики.

Цель — сформулировать требования к тракту до того, как сравнивать технологии, поставщиков или варианты интеграции. Это даёт стартапам, зрелым производителям оборудования и инжиниринговым компаниям более ясную основу для следующего проектного решения.

Что делать после анализа архитектуры

Когда требования определены, следующий шаг — не сразу выбирать технологию, а собрать всю информацию, необходимую для осмысленного сравнения: среду, диапазон давления и расхода, геометрию каналов, совместимость материалов, требования к очистке, точки интеграции и планы по объёмам выпуска.

Это позволяет понять, можно ли решить задачу улучшением разводки или архитектуре нужен более структурный подход, прежде чем проект двинется к валидации и оснастке либо будет передан в производство.

Затем сравнивают возможные подходы: улучшенную разводку трубками, отдельный флюидный манифолд или более широкое интегрированное решение. Если для устройства важны компактные внутренние каналы и чистое соединение материалов, в сравнение стоит включить манифолды диффузионной сварки. Ценность в том, чтобы сопоставлять варианты с реальными ограничениями устройства, а не с абстрактным предпочтением одной технологии.

Часто задаваемые вопросы

Материал подготовлен по публикации Festo «Bonded manifolds: Spot routing risks»: источник.
