Описание и характеристики

Детальное описание:

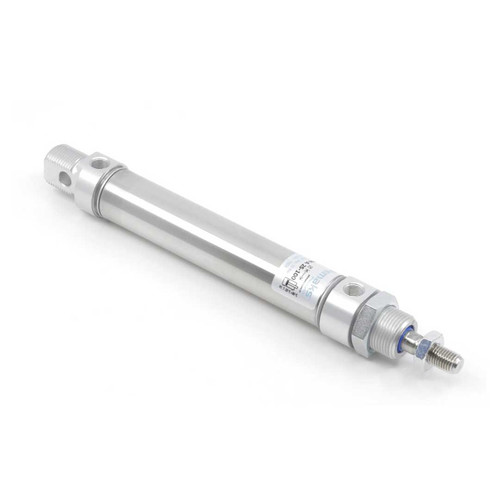

PMA-25-060 – это круглый пневматический цилиндр с односторонним штоком, диаметром поршня 25 мм и ходом штока 60 мм, изготовленный по стандарту ISO 6432. Цилиндр двухстороннего действия с бесконтактным опросом положения и пневматическим демпфированием. Предназначен для работы с максимальным рабочим давлением 10 бар и температурой окружающей среды от -20 до +80 °C. Материалом корпуса цилиндра является нержавеющая сталь SS304, а штока - нержавеющая сталь SS303.Стандартный пневмоцилиндр PMA-25-060 представляет собой устройство, используемое для преобразования сжатого воздуха в механическое движение. Он широко применяется в различных отраслях промышленности для автоматизации производственных процессов. Благодаря своей конструкции, он способен обеспечивать линейное, что делает его идеальным решением для многих задач, таких как поднятие, перемещение или фиксация деталей.

Круглые пневмоцилиндры являются незаменимым инструментом в многих отраслях промышленности благодаря своей эффективности, надежности и универсальности. Они предлагают ряд преимуществ, таких как легкость, компактность и простота в использовании.

---

Характеристики:

Макс. рабочее давление [бар] : - 10
Температура : от -20 до +80 °C
Материал крышек : Алюминиевый сплав с элаксаловым покрытием
Уплотнение штока : Полиуретан (PU)
Материал штока : Нержавеющая сталь SS303
Уплотнение поршня : Полиуретан (PU)
Материал поршня : Латунь
Скорость перемещения [мм/с] : 10 - 1000
Пневматическое присоединение : G1/8
Исполнение резьбы на штоке : Наружная
Исполнение штока : Односторонний
Ход [мм] : 60
Диаметр поршня [мм] : 25
Серия : PMA
Рабочая среда : Сжатый воздух
Режим работы : Двухстороннего действия
Демпфирование : Нерегулируемое
Резьба на штоке : M10x1.25
Материал корпуса : Нержавеющая сталь SS304

---

Документация на: PM-025-SNA-0060 (PMA-25-060) Круглый пневмоцилиндр Pneumax

PM-025-SNA-0060 (PMA-25-060) Круглый пневмоцилиндр Pneumax в формате PDF скачать

---

Экспертные рекомендации по применению

Ключевое отличие цилиндров серии PMA — сочетание миниатюрных габаритов (диаметр 25 мм) с конструкцией из нержавеющей стали как штока (Нержавеющая сталь SS303), так и гильзы (Нержавеющая сталь SS304). В отличие от алюминиевых миниатюрных цилиндров PMYA, серия PMA обеспечивает коррозионную стойкость без элоксального покрытия — это критично для пищевой и фармацевтической техники.

Особенности применения при ходе 60 мм и диаметре 25 мм: Миниатюрные цилиндры серии PMA оптимальны для задач с ходом до 100 мм. При ходах свыше 50 мм рекомендуется установка опор каждые 30 мм для предотвращения прогиба штока. Для диаметра 25 мм скорость достигает 10 - 1000 мм/с благодаря сниженному трению.

Нержавеющая сталь штока и гильзы: Шток из Нержавеющая сталь SS303 и гильза из Нержавеющая сталь SS304 обеспечивают стойкость к влажности и мойке горячей водой. Нержавеющая сталь не требует защитного покрытия и сохраняет свойства без дополнительной обработки.

Высокая скорость перемещения (10 - 1000 мм/с): Уплотнения из Полиуретан (PU) и Полиуретан (PU) позволяют работать на высоких скоростях без потери герметичности. Рекомендуется подключение шлангами с внутренним диаметром не менее 4 мм.

Бесконтактный опрос положения: Магнит в поршне из Латунь позволяет использовать датчики Холла и герконы. Расстояние до датчика не более 2 мм. При температурах выше +70°C используйте датчики с термостойким корпусом.

Типичные применения для цилиндра PM-025-SNA-0060 (PMA-25-060) Круглый пневмоцилиндр Pneumax:
1) Микро-захваты роботов;
2) Позиционирование оптики;
3) Дозирующие системы;
4) Лабораторное оборудование;
5) Сортировка мелких деталей.

Типичные ошибки: 1) Перегиб шлангов (радиус не менее 15 мм); 2) Вертикальная нагрузка более 20% усилия; 3) Отсутствие фильтрации воздуха 40 мкм; 4) Превышение скорости без охлаждения.
