Описание и характеристики

Детальное описание:

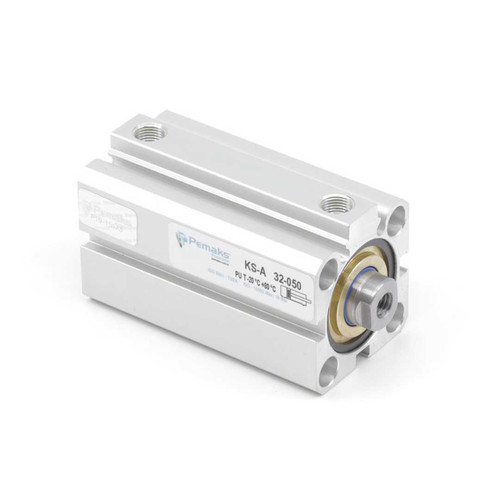

KSA-63-070 – это пневматический цилиндр с односторонним штоком, диаметром поршня 63 мм и ходом штока 70 мм. Цилиндр двухстороннего действия с бесконтактным опросом положения и пневматическим демпфированием. Предназначен для работы с максимальным рабочим давлением 10 бар и температурой окружающей среды от -20 до +80 °C. Материалом корпуса цилиндра является Алюминиевый сплав, а штока - нержавеющая сталь с хромированным покрытием. Стандартный пневмоцилиндр KSA-63-070 представляет собой устройство, используемое для преобразования сжатого воздуха в механическое движение. Компактные пневмоцилиндры являются незаменимым инструментом в многих отраслях промышленности благодаря своей эффективности, надежности и универсальности. Они предлагают ряд преимуществ, таких как легкость, компактность и простота в использовании.

Серии KSA Pemaks имеет компактные габариты по сравнению с пневмоцилиндрами выполненными по стандарту ISO 15552, при этом все крепежные принадлежности унифицированны и могут применяться для этой серии.

Преимущества компактных пневмоцилиндров серии KSA:

• Двухстороннего действия с демпфированием и магнитом на поршне
• Обеспечивает минимальное потребление воздуха и сокращает затраты на оборудование
• Высокая мощность
• Возможна работа со смазкой (впоследствии требуется постоянная смазка)

Варианты модификаций серии KSA Pemaks:

• R1: Шток из нержавеющей стали (SS 304-SS 316)
• R4: Гайка штока из нержавеющей стали (SS 304)
• R5: Шток поршня из CK45 (твердое покрытие)
• M1: Удлиненная резьба на штоке
• M3: Специальная резьба на штоке
• M4: Удлиненный шток поршня
• K1: Уплотнения для t макс. 150ºC (материал Витон)
• K4: Уплотнение штока поршня из Витона

---

Характеристики:

Макс. рабочее давление [бар] : - 10
Температура : от -20 до +80 °C
Материал крышек : Алюминиевый сплав с элаксаловым покрытием
Уплотнение штока : Полиуретан (PU)
Материал штока : Нержавеющая сталь с хромированным покрытием
Уплотнение поршня : Полиуретан (PU)
Материал поршня : Алюминий сплав
Скорость перемещения [мм/с] : 10 - 1000
Теоретическое усилие при 6 бар, прямой ход [Н] : 1869
Теоретическое усилие при 6 бар, обратный ход [Н] : 1682
Тип профиля для установки датчиков : Пазы для датчиков положения с трех сторон
Опции : Нет
Опрос положений : С помощью датчика положения
Наличие магнита в поршне : Присутствует
Пневматическое присоединение : G1/8
Исполнение резьбы на штоке : Внутренняя
Исполнение штока : Односторонний
Тип конструкции : Корпус из профиля
Ход [мм] : 70
Диаметр поршня [мм] : 63
Серия : KSA
Примечание по рабочей среде : Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Рабочая среда : Сжатый воздух
Режим работы : Двухстороннего действия
Демпфирование : Нерегулируемое (упругие элементы демпфирования)
Резьба на штоке : M10
Материал корпуса : Алюминиевый сплав

---

Документация на: Пневмоцилиндр KSA-63-070 Pemaks

Компактные пневмоцилиндры Pemaks серии KS-A в формате PDF скачать
