Описание и характеристики

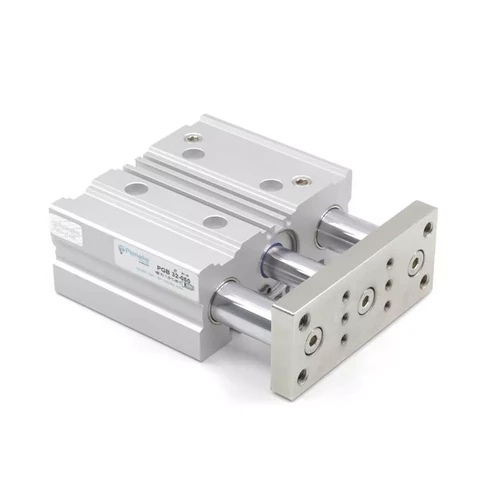

PGB-012-SA-0125 (PGB-12-125) Пневмоцилиндр Pemaks PMK-PGB-12-125. Компонент пневматической системы: материал корпуса алюминий. Рабочая среда — сжатый воздух. Оригинальная продукция Pemaks, отгрузка со склада в Москве, доставка по России.

---

Детальное описание:

PGB-012-SA-0125 (PGB-12-125) Пневмоцилиндр Pemaks с направляющей — представляют собой модули линейного перемещения для значительных радиальных нагрузок при монтаже сложных кинематических систем с малым люфтом и монтажом на них непосредственно исполнительных устройств. Модель с диаметром поршня 12 мм и ходом 125 мм (производитель: Pemaks) оснащена направляющей типа «направляющая скольжения», что обеспечивает защиту от скручивания и высокую точность позиционирования. Тип конструкции: направляющая скольжения, исполнение штока: односторонний шток, конец штока — фланец. Демпфирование: Нерегулируемое, определение позиции: с помощью датчиков положения. Пневматическое подключение: M5. Рабочая среда: сжатый воздух (возможна работа со смазкой (впоследствии требуется постоянная смазка)), диапазон рабочего давления: 0.2 ÷ 10 бар, температура эксплуатации: -20 ÷ 80 °C, режим работы: двустороннего действия. Теоретическое усилие при 6 бар: прямой ход — 68 Н, обратный ход — 51 Н. Материалы: крышка — алюминий с элоксаловым покрытием, корпус — алюминий, шток — сталь легированная, уплотнения — полиуретан

Пневмоцилиндры с направляющими серии PGB являются распространенной серией цилиндров для широкого круга применения и зарекомендовавших себя как надежное и законченное решение в станкостроении, упаковке, робототехнике и мехатронике.

---

Характеристики:

• Диаметр поршня: 12 мм
• Ход: 125 мм
• Тип конструкции: направляющая скольжения
• Демпфирование: Нерегулируемое
• Определение позиции: с помощью датчиков положения
• Пневматическое подключение: M5
• Производитель: Pemaks
• Артикул: PGB-012-SA-0125 (PGB-12-125)
• Ед. изм.: шт.
• Режим работы: двустороннего действия
• Исполнение штока: односторонний шток
• Направляющая/защита от скручивания: направляющая скольжения
• Теоретическое усилие прямого хода при 6 бар: 68 Н
• Теоретическое усилие обратного хода при 6 бар: 51 Н
• Конец штока: фланец
• Температура: -20 ÷ 80 °C
• Материал крышки: алюминий с элоксаловым покрытием
• Материал корпуса: алюминий
• Материал штока: сталь легированная
• Материал уплотнений: полиуретан
• Категория: Приводы с направляющими PGB
• Дополнительно: Пневмоцилиндр с направляющими и защитой от проворота
• Рабочая среда: сжатый воздух
• Рабочее давление: 0.2 ÷ 10 бар
• Примечание по рабочей среде: возможна работа со смазкой (впоследствии требуется постоянная смазка)

---

Документация на: PGB-012-SA-0125 (PGB-12-125) Пневмоцилиндр Pemaks с направляющей

Пневмоцилиндры с направляющими и защитой от проворота серии PGB Pemaks в формате PDF скачать

---

Экспертные рекомендации по применению

12 мм×125 мм — привод с двойной направляющей серии PGB, тип конструкции направляющая скольжения, с демпфированием Нерегулируемое и бесконтактным определением положения (с помощью датчиков положения). Благодаря двум параллельным направляющим штокам обеспечивается высокая жёсткость, устойчивость к боковым и моментным нагрузкам и защита от скручивания (направляющая скольжения). Предназначен для точных операций в пищевой, автомобильной промышленности, упаковке, сборке и транспортировке.

Критические условия эксплуатации:
• Рабочее давление: 0.2 ÷ 10 бар — максимальное давление 10 бар; работа при давлении ниже 2 бар снижает эффективность демпфирования и может вызвать нестабильность хода;
• Рабочая среда: сжатый воздух — возможна работа со смазкой (впоследствии требуется постоянная смазка); при использовании смазанного воздуха требуется постоянная подача масла во избежание высыхания уплотнений;
• Температурный диапазон: -20 ÷ 80 °C — зависит от материала уплотнений: PU (−20…+80 °C), FKM (−30…+150 °C);
• Теоретическое усилие при 6 бар: прямой ход — 68 Н, обратный ход — 51 Н; фактическое усилие зависит от трения, скорости и состояния уплотнений.
