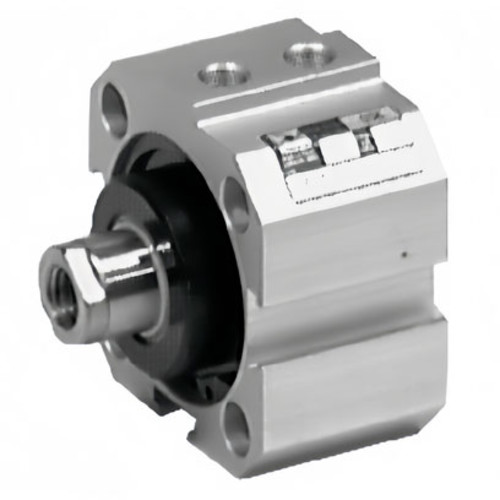

Компактный пневмоцилиндр Pneumax 1503.100.0050
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Кратко о товаре:
Штоковый компактный пневматический цилиндр по стандарту ISO 6431, серии 1501-1518 применяются в пневматических системах, где компактность исполнения механизмов фиксации играет большое значение.
Описание и характеристики
Детальное описание:
Пневмоцилиндры серии 1501-1518 применяются в пневматических системах, где компактность исполнения механизмов фиксации играет большое значение. Основная характеристика этой группы пневмоцилиндров - их минимальные габариты по сравнению со стандартными сериями. Достигается это путем оптимизации конструкции всех компонентов пневмоцилиндра. Особое внимание уделено уменьшению длины поршня и направляющих втулок штока по сравнению с другими сериями.
- Имеется несколько исполнений: двустороннего и одностороннего действия; с магнитом и без магнита в поршне; с проходным штоком, тандем-цилиндр с независимыми штоками, тандем-цилиндр с общим штоком и т.д.
- Благодаря анодированной внутренней поверхности и пластичной синтетической смазке, данная серия пневмоцилиндров отлично работает даже на сжатом воздухе без добавления распыленного масла.
На внешней поверхности пневмоцилиндров имеются пазы для крепления магнитных датчиков или слотвинтов. Имеется ряд принадлежностей для крепления пневмоцилиндров в любых положениях. Предназначены для пневматических систем, где компактность исполнения механизмов играет большое значение. Максимальное рабочее давление (сжатый воздух) - 10 бар. Температура эксплуатации от –5 до +70 °С (до +150 °С для VITON). Важно отметить, что данная серия пневмоцилиндров (от 32 до 100) имеет крепежные отверстия, совпадающие с серией 1319 (по ISO 6431). Это позволяет использовать все принадлежности для крепления от серии 1319, кроме промежуточной подвески.
Применение: Данные цилиндры являются простым и прочным устройством, которое может работать без обслуживания десятки миллионов циклов при правильном монтаже и эксплуатации, которые описаны в «Введении к разделу «Пневмоцилиндры». Цилиндры спроектированы для универсального применения и могут монтироваться в любом положении. Особое внимание уделите недопустимости радиальных нагрузок на шток из-за короткой направляющей втулки в передней крышке.
Характеристики на Компактный пневмоцилиндр Pneumax 1503.100.0050:
- Производитель: Pneumax
- Артикул: 1503.100.0050
- Наименование: Компактный пневмоцилиндр
- Серия товара: 1501-1518
- Тип оборудования: Пневмоцилиндр
- Внутренний стандарт: IDO28456
- Ход: 50 мм
- Диаметр поршня: 100 мм
- Тип штока: Односторонний
- Тип действия: Односторонний
- Присоединение: 3/8
- Демпфирование: Отсутствует
- Расположение возвратной пружины: Задняя возвратная пружина
- Глубина резьбы на штоке: 20 мм
- Определение позиции: Отсутствует
- Тип присоединения на входе: Внутренняя резьба
- Резьба на штоке: M16
- Конец штока: Внутренняя резьба
- Тип резьбы: G
- Материал уплотнения штока: PU (Полиуретан); FPM (Фторкаучук)
- Материал штока: Хромированная сталь C43
- Материал уплотнения: NBR (Бутадиен-нитрильный каучук); HNBR (Гидрированный бутадиен-нитрильный каучук)
- Материал крышки: Анодированный алюминий
- Материал поршня: Алюминий
- Материал колбы цилиндра: Алюминий анодированный
- Максимальное рабочее давление: 10 бар
- Рабочая среда: Сжатый воздух
- Рабочая температура: От -5°C до +70°C
- Соответствует стандарту: ISO 6431
Документация на: Компактный пневмоцилиндр Pneumax 1503.100.0050
