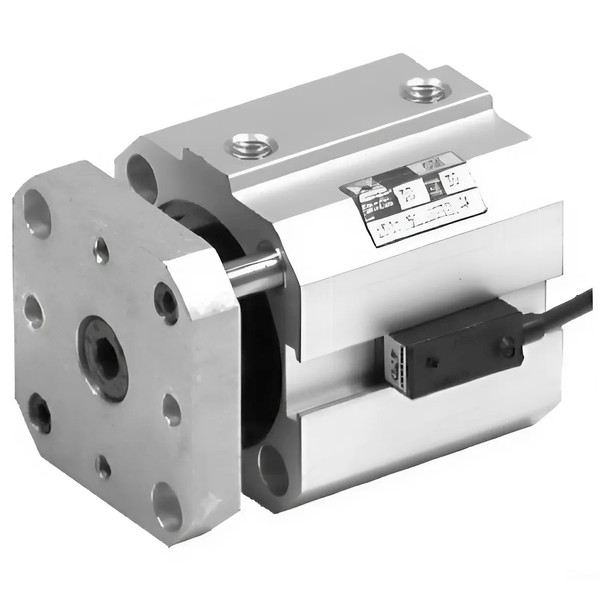

Пневмоцилиндр Pneumax компактный 1511.100.0005.AR
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Кратко о товаре:
Штоковый компактный пневматический цилиндр по стандарту ISO 6431, серии 1501-1518 применяются в пневматических системах, где компактность исполнения механизмов фиксации играет большое значение.
Описание и характеристики
Детальное описание:
Пневмоцилиндры серии 1501-1518 применяются в пневматических системах, где компактность исполнения механизмов фиксации играет большое значение. Основная характеристика этой группы пневмоцилиндров - их минимальные габариты по сравнению со стандартными сериями. Достигается это путем оптимизации конструкции всех компонентов пневмоцилиндра. Особое внимание уделено уменьшению длины поршня и направляющих втулок штока по сравнению с другими сериями.
Модель пневмоцилиндра:- 1501 - двухстороннего действия
- 1502 - с передней возвратной пружиной
- 1503 - с задней возвратной пружиной
- 1504 - с проходным штоком, двухстороннего действия
- 1511 - двухстороннего действия, магнитный
- 1512 - с передней возвратной пружиной, магнитный
- 1513 - с задней возвратной пружиной, магнитный
- 1514 - с проходным штоком, магнитный
- Имеется несколько исполнений: двустороннего и одностороннего действия; с магнитом и без магнита в поршне; с проходным штоком, тандем-цилиндр с независимыми штоками, тандем-цилиндр с общим штоком и т.д.
- Благодаря анодированной внутренней поверхности и пластичной синтетической смазке, данная серия пневмоцилиндров отлично работает даже на сжатом воздухе без добавления распыленного масла.

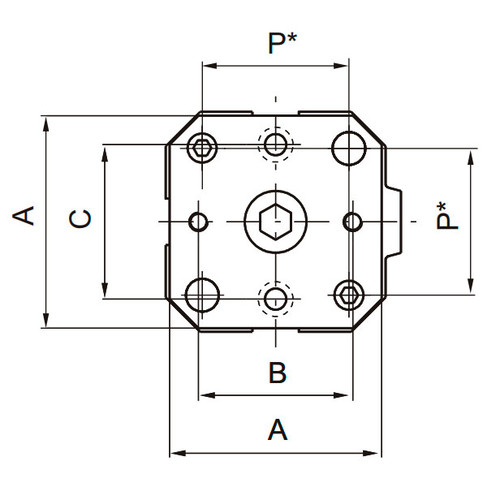

На внешней поверхности пневмоцилиндров имеются пазы для крепления магнитных датчиков или слотвинтов. Имеется ряд принадлежностей для крепления пневмоцилиндров в любых положениях. Предназначены для пневматических систем, где компактность исполнения механизмов играет большое значение. Максимальное рабочее давление (сжатый воздух) - 10 бар. Температура эксплуатации от –5 до +70 °С (до +150 °С для VITON). Важно отметить, что данная серия пневмоцилиндров (от 32 до 100) имеет крепежные отверстия, совпадающие с серией 1319 (по ISO 6431). Это позволяет использовать все принадлежности для крепления от серии 1319, кроме промежуточной подвески.
Применение: Данные цилиндры являются простым и прочным устройством, которое может работать без обслуживания десятки миллионов циклов при правильном монтаже и эксплуатации, которые описаны в «Введении к разделу «Пневмоцилиндры». Цилиндры спроектированы для универсального применения и могут монтироваться в любом положении. Особое внимание уделите недопустимости радиальных нагрузок на шток из-за короткой направляющей втулки в передней крышке.
Характеристики на Пневмоцилиндр Pneumax компактный 1511.100.0005.AR:
- Производитель: Pneumax
- Артикул: 1511.100.0005.AR
- Тип: Пневмоцилиндр компактный
- Серия товара: 1511
- Ход поршня: 5 мм
- Диаметр поршня: 100 мм
- Тип демпфирования: Без демпфирования
- Тип действия: Двустороннее
- Подключение воздуха: G3/8
- Резьба на штоке: Нет
- Рабочее давление: 10 бар (1МПа)
- Рабочая температура: От -5 до +70 °C
- Рабочая среда: Очищенный сжатый воздух с распыленным маслом или без него
- Материал уплотнений: NBR, PUR
- Материал штока: Сталь С43 с твердым хромовым покрытием
- Материал колбы цилиндра: Алюминий анодированный
- Материал крышки: Анодированный алюминиевый сплав
Документация на: Пневмоцилиндр Pneumax компактный 1511.100.0005.AR
