Описание и характеристики

Детальное описание:

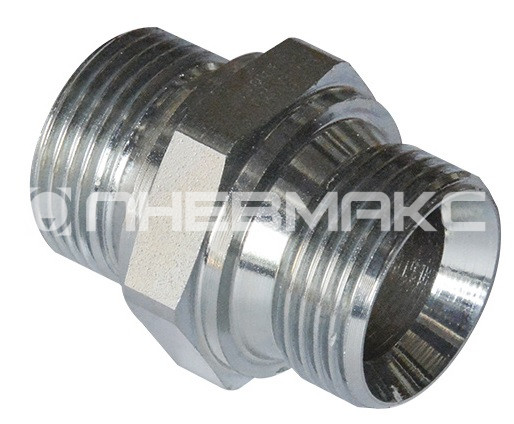

300504 - Фитинг-соединитель прямой, G1/4"- G1/4", 400 бар производится в соответствии со стандартом ISO 8434-1/DIN 2353 устанавливается на трубу с помощью врезного кольца ''В4'' Кольцо ''B4'' гарантирует превосходное уплотнение независимо от используемой жидкости, при условии, что используются некоррозирующие жидкости, номинальное давление не превышается.

Данный тип фитингов используется много лет в различных отраслях промышленности по всему миру.
Литьевая технология изготовления обеспечивает постоянное качество продукта в целом и конкретных фитингов, необходимых для различного использования, в частности.
Обрабатываемость стали, из которой произведены фитинги, позволяет получать хорошие результаты в процессе производства.
Защитное гальваническое покрытие с недавних пор позволило использовать данные фитинги там, где еще не так давно, это невозможно было представить.
Фитинги Cast произведены в соответствии со стандартом ISO 8434-1/DIN 2353.
Это фитинги, которые устанавливаются на трубу с помощью врезного кольца. Врезное кольцо помогает быстро собрать и разобрать соединение, избегая сварки, нарезания резьбы или развальцовки, обеспечивая таким образом максимальную простоту и надежность соединения. Во время закручивания гайки, врезное кольцо деформирует трубу под воздействием силы закручивания и конуса 24° устанавливаемых фитингов.
Врезка происходит в двух местах:

Первая врезка видна на конце трубы и позволяет сделать соединение водонепроницаемым с одной стороны и антираскручиваемым с другой.
Второе уплотнение (невидимое, так как находится внутри соединения под кольцом) обеспечивает баланс по всему кольцу, предотвращает воздействие вибрации на первое уплотнение, укрепляет кольцо на заданном расстоянии от конца трубы.

---

Характеристики на 300504 - Фитинг-соединитель прямой, G1/4"- G1/4", 400 бар:

• Тип фитинга: Штуцер прямой
• Присоединение: G1/4"
• Присоединение 2: G1/4"
• Диаметр трубы: -
• Серия фитингов: 3005
• Артикул: 300504
• Материал корпуса изделия: Сталь с цинковым покрытием
• Тип присоединения: Резьбовые
• Производитель: CAST S.p.A.

---

Документация на: Pneumax 300504

Фитинги и трубные соединения гидравлические Pneumax в формате PDF скачать
