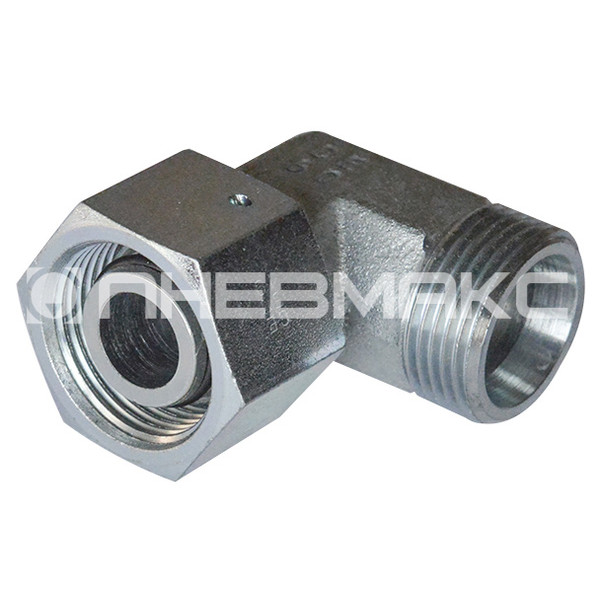

614208.1 - Фитинг угловой в сборе с гайкой, М22х1,5-15L (М22х1,5), 315 бар, нерж. сталь
Добавьте товар в корзину, оформите заявку и мы пришлем вам актуальную стоимость и сроки поставки на данное изделие
Коммерческое предложение за 1 час
Задать вопрос в MAX
Кратко о товаре:
614208.1 - Фитинг угловой в сборе с гайкой, М22х1,5-15L (М22х1,5), 315 бар, нерж. сталь производится в соответствии со стандартом ISO 8434-1/DIN 2353 устанавливается на трубу с помощью врезного кольца ''В4'' Кольцо ''B4'' гарантирует превосходное уплотнен
Описание и характеристики
Детальное описание:
614208.1 - Фитинг угловой в сборе с гайкой, М22х1,5-15L (М22х1,5), 315 бар, нерж. сталь производится в соответствии со стандартом ISO 8434-1/DIN 2353 устанавливается на трубу с помощью врезного кольца ''В4'' Кольцо ''B4'' гарантирует превосходное уплотнение независимо от используемой жидкости, при условии, что используются некоррозирующие жидкости, номинальное давление не превышается.Данный тип фитингов используется много лет в различных отраслях промышленности по всему миру.
Литьевая технология изготовления обеспечивает постоянное качество продукта в целом и конкретных фитингов, необходимых для различного использования, в частности.
Обрабатываемость стали, из которой произведены фитинги, позволяет получать хорошие результаты в процессе производства.
Защитное гальваническое покрытие с недавних пор позволило использовать данные фитинги там, где еще не так давно, это невозможно было представить.
Фитинги Cast произведены в соответствии со стандартом ISO 8434-1/DIN 2353.
Это фитинги, которые устанавливаются на трубу с помощью врезного кольца. Врезное кольцо помогает быстро собрать и разобрать соединение, избегая сварки, нарезания резьбы или развальцовки, обеспечивая таким образом максимальную простоту и надежность соединения. Во время закручивания гайки, врезное кольцо деформирует трубу под воздействием силы закручивания и конуса 24° устанавливаемых фитингов.
Врезка происходит в двух местах:
Первая врезка видна на конце трубы и позволяет сделать соединение водонепроницаемым с одной стороны и антираскручиваемым с другой.
Второе уплотнение (невидимое, так как находится внутри соединения под кольцом) обеспечивает баланс по всему кольцу, предотвращает воздействие вибрации на первое уплотнение, укрепляет кольцо на заданном расстоянии от конца трубы.
Характеристики на 614208.1 - Фитинг угловой в сборе с гайкой, М22х1,5-15L (М22х1,5), 315 бар, нерж. сталь:
- Тип фитинга: Соединитель трубок угловой
- Присоединение: M22x1,5
- Диаметр трубы: 15L
- Серия фитингов: 6142
- Артикул: 614208.1
- Материал корпуса изделия: Сталь нержавеющая
- Тип присоединения: Резьбовые
- Производитель: CAST S.p.A.
Документация на: Pneumax 614208.1
Фитинги и трубные соединения гидравлические Pneumax в формате PDF скачать
