Описание и характеристики

Детальное описание:

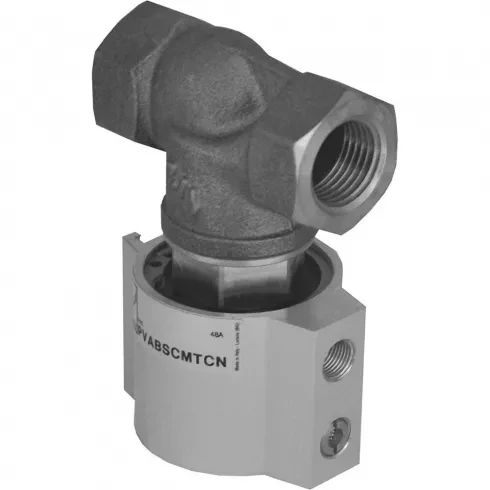

Седельный клапан с пневмоприводом Pneumax G1018219SATF клапан арматурный предназначен для перекрытия магистралей различных газов и жидкостей (воздух, вода, пар, спирты, масла и другое) с легким загрязнением и рабочим давлением не более 10 бар.

Управление работой клапана осуществляется при помощи пневмоцилиндра одностороннего (с пружинным возвратом) или двухстороннего действия. На поршне пневмоцилиндра может быть установлено магнитное кольцо, что позволяет контролировать положение клапана при помощи стандартного герконового датчика (например, модели 1500.U). При этом рабочая температура должна быть не более +40°С. В противном слуе чае могут быть повреждены герконовый датчик или пластоферритовый магнит. Корпус пневмоцилиндра мод жет быть повернут вокруг своей оси относительно корпуса клапана, что таким образом облегчается монтаж датчиков и трубок пневмоуправления цилиндром. Такая конструкция позволяет получить компактные раз меры и высокую пропускную способность. Управление пневмоцилиндром осуществляется обычными 3/2 или 5/2 пневмораспределителями.

---

Характеристики на Седельный клапан с пневмоприводом Pneumax G1018219SATF:

• Производитель: Pneumax
• Артикул: G1018219SATF
• Наименование: Клапан
• Серия товара: G10182
• Тип оборудования: Клапан
• Внутренний стандарт: IDO28456
• Тип действия: Односторонний
• Тип корпуса: T
• Тип сброса: Механическая пружина
• Материал тарелки клапана: Латунь
• Функция распределителя: Н. O.
• Материал покрытия штока: Хром
• Присоединение 1: 3/4
• Диаметр привода: 63 мм
• Присоединение 2: 3/4
• Тип присоединения на выходе: Внутренняя резьба
• Тип присоединения на входе: Внутренняя резьба
• Тип резьбы: G
• Условный проход: 20,5 мм
• Ширина: 70 мм
• Высота: 103,5 мм
• Длина: 79 мм
• Вес: 1000 г
• Материал корпуса: Бронза
• Материал штока: Нержавеющая сталь
• Материал уплотнения: TEFLON
• Максимальное рабочее давление: 10 бар
• Максимальная рабочая температура: +170 °C
• Рабочая среда: Сжатый воздух, инертный газ, жидкость.

---

Документация на: Pneumax G1018219SATF

Бронзовые седельные клапаны с пневмоприводом Pneumax серии PVA.B в формате PDF скачать
