Описание и характеристики

Детальное описание:

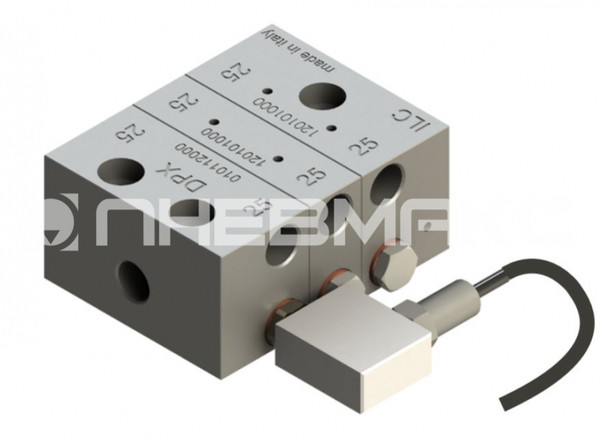

2.3I.09-C045 - Распределитель последовательной смазки (серия DPX), индуктивный датчик PNP, 45 мм³/цикл, 9 секций (18 выходов), вход G1/8, выходы M10x1 Система последовательного действия обеспечивает распределение и дозирование смазки золотниками, которые управляются друг другом во взаимосвязанной последовательности. Золотники расположены последовательно в ряд и поэтому несрабатывание одного из них вызывает остановку работы всей системы.

Остановка системы случается также во время засорения выходных отверстий или когда неиспользуемое выходное отверстие заглушено. Применение только одного питателя, оснащённого средствами контроля, достаточно для эффективного контроля распределения смазки. Подача насоса определяется как сумма расходов от всех питателей, что более точно по сравнению с циркуляционной системой, работающей в течение определённого промежутка времени. Через питатель, называемый главным питателем (мастером), можно снабжать смазкой другие питатели с помощью объединения их в блок. Теоретически это можно продолжать бесконечно. Однако, из-за потерь давления и наличия газа в смазке, не целесообразно применять более 2-х каскадов после главного питателя, так как возможна неравномерная работа особенно при использовании пластичной смазки или при минимальных скоростях потока.

Блоки питателей серии DPX состоят из секций питателей, они распределяют смазочный материал в точки смазки. Блок питателей может быть легко расширен за счёт того, что он состоит из модулей.

---

Характеристики на 2.3I.09-C045 - Распределитель последовательной смазки (серия DPX), индуктивный датчик PNP, 45 мм³/цикл, 9 секций (18 выходов), вход G1/8, выходы M10x1:

• Объем дозы: 45 мм3/цикл
• Индикация: Индуктивный датчик
• Артикул: 2.3I.09-C045
• Тип системы: Последовательная
• Количество выходов питателя: 18

---

Документация на: Pneumax 2.3I.09-C045

Питатель однолинейный для систем последовательного действия серии DPX в формате PDF скачать
