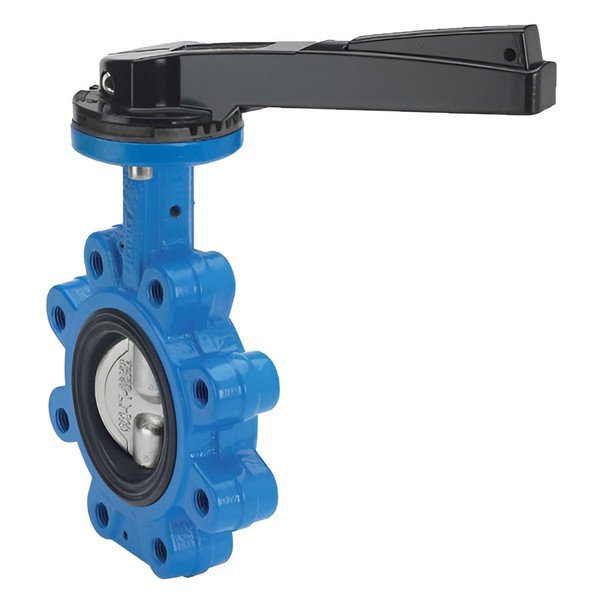

Дисковый затвор Camozzi с рукояткой L386XT73M
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Кратко о товаре:
Дисковый затвор Camozzi с рукояткой L386XT73M – это надежный запорный элемент, используемый в трубопроводах различного назначения. Основной элемент конструкции выполнен в форме диска, который вращается на оси, перпендикулярной направлению потока. Простая
Описание и характеристики
Детальное описание:
Дисковые затворы Camozzi – это высококачественное оборудование, разработанное для эффективного управления потоком рабочей среды в трубопроводных системах. Затворы отличаются надежной конструкцией, износостойкостью и простотой монтажа, что делает их идеальным решением для различных промышленных применений.
Дисковый затвор Camozzi с рукояткой компактное и простое решение для ручного управления потоком в трубопроводах. Оснащен удобной рукояткой, обеспечивающей быстрое перекрытие или регулирование среды. Диск поворачивается на оси перпендикулярно потоку, гарантируя надежное запирание при закрытом положении. Идеален для систем, где требуется частое и легкое управление.Особенности конструкции:
Шток затвора
- Двусоставная конструкция штока обеспечивает «плавающее» положение диска, что способствует равномерному распределению нагрузки.
- Минимальный зазор между штоком и диском затвора повышает точность работы и снижает износ.
Втулка и кольцевое уплотнение
- Металлическая самосмазывающаяся втулка с футеровкой из тетрафторэтилена снижает силу трения и одностороннюю нагрузку на шток.
- Трехслойное уплотнение минимизирует риск утечки рабочей среды, обеспечивая высокую герметичность.
Седло затвора
- Подходит для использования в вакууме, обладает высокой износостойкостью и уплотнительной способностью.
- Конструкция включает кольцевые ребра, обеспечивающие надежное уплотнение при контакте с фланцами.
- Криволинейная конфигурация футеровочного материала и бакелитовая основа гарантируют отсутствие деформаций и упрощают замену.
Корпус затвора
- Оснащен монтажными отверстиями-проушинами для удобной установки.
- Совместим со стандартными трубными фланцами.
- Конструкция и испытания соответствуют требованиям стандартов MISS-SP-67 и API-598.
Диск затвора
- Утолщение по периметру диска снижает трение о седло, уменьшает механический износ и улучшает герметизирующие свойства.
- Изогнутая конструкция поверхности диска обеспечивает свободный поток рабочей среды.
- «Плавающая» конструкция диска гарантирует соосное уплотнение и снижает износ седла затвора.
Дисковые затворы Camozzi – это надежное и долговечное решение для управления потоками в трубопроводах, сочетающее в себе передовые технологии и высокое качество изготовления.
Характеристики на Дисковый затвор Camozzi с рукояткой L386XT73M:
- Производитель: Camozzi
- Артикул: L386XT73M
- Серия затвора: L386М
- Функция/Исполнение: Межфланцевый дисковый затвор, тип Lug
- Тип привода: Рукоятка
- Номинальный диаметр: Dn 125
- Номинальное давление: PN16
- Размер вала: 17 мм
- Размер фланца: F07
- Рабочая температура: -10 ÷ 120 °C
- Положение при монтаже: Любое
- Материал Уплотнения: PTFE + EPDM
- Материал корпуса: Чугун EN-GJS-400-15
- Материал диска: Нержавеющая сталь AISI 316
Документация на: Дисковый затвор Camozzi с рукояткой L386XT73M
Дисковые затворы Camozzi серия 375M-376M в формате PDF скачать
