Описание и характеристики

Детальное описание:

Дисковые затворы Camozzi – это высококачественное оборудование, разработанное для эффективного управления потоком рабочей среды в трубопроводных системах. Затворы отличаются надежной конструкцией, износостойкостью и простотой монтажа, что делает их идеальным решением для различных промышленных применений.

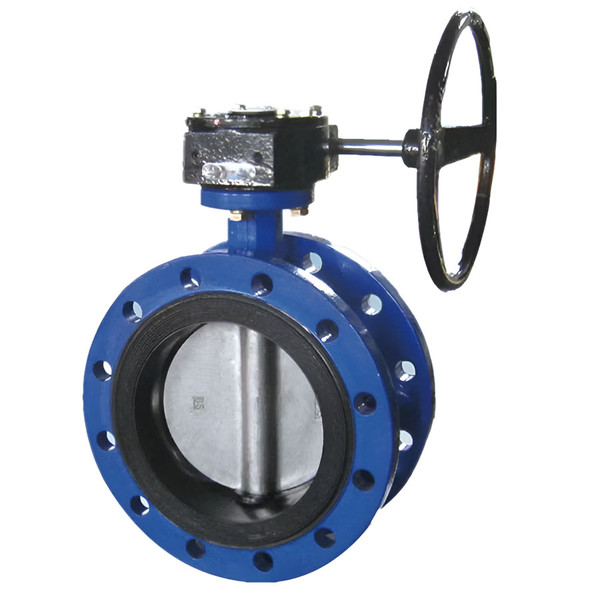

Дисковый затвор Camozzi с редуктором устройство с механическим редуктором, позволяющим управлять затвором с минимальными усилиями даже в условиях высокого давления. Редуктор обеспечивает точную регулировку положения диска и повышает долговечность механизма. Подходит для трубопроводов с повышенными требованиями к контролю и надежности.

Особенности конструкции:

Шток затвора

• Двусоставная конструкция штока обеспечивает «плавающее» положение диска, что способствует равномерному распределению нагрузки.
• Минимальный зазор между штоком и диском затвора повышает точность работы и снижает износ.

Втулка и кольцевое уплотнение

• Металлическая самосмазывающаяся втулка с футеровкой из тетрафторэтилена снижает силу трения и одностороннюю нагрузку на шток.
• Трехслойное уплотнение минимизирует риск утечки рабочей среды, обеспечивая высокую герметичность.

Седло затвора

• Подходит для использования в вакууме, обладает высокой износостойкостью и уплотнительной способностью.
• Конструкция включает кольцевые ребра, обеспечивающие надежное уплотнение при контакте с фланцами.
• Криволинейная конфигурация футеровочного материала и бакелитовая основа гарантируют отсутствие деформаций и упрощают замену.

Корпус затвора

• Оснащен монтажными отверстиями-проушинами для удобной установки.
• Совместим со стандартными трубными фланцами.
• Конструкция и испытания соответствуют требованиям стандартов MISS-SP-67 и API-598.

Диск затвора

• Утолщение по периметру диска снижает трение о седло, уменьшает механический износ и улучшает герметизирующие свойства.
• Изогнутая конструкция поверхности диска обеспечивает свободный поток рабочей среды.
• «Плавающая» конструкция диска гарантирует соосное уплотнение и снижает износ седла затвора.

Дисковые затворы Camozzi – это надежное и долговечное решение для управления потоками в трубопроводах, сочетающее в себе передовые технологии и высокое качество изготовления.

---

Характеристики на Дисковый затвор Camozzi с редуктором R496XEH77M:

• Производитель: Camozzi
• Артикул: R496XEH77M
• Серия затвора: R496М
• Функция/Исполнение: Фланцевый дисковый затвор
• Тип привода: Редуктор
• Номинальный диаметр: Dn 300
• Номинальное давление: PN16
• Размер вала: 27 мм
• Размер фланца: F10/F12
• Рабочая температура: -30 ÷ 135 °C
• Положение при монтаже: Любое
• Материал Уплотнения: EPDM-H
• Материал корпуса: Углеродистая сталь WCB
• Материал диска: Нержавеющая сталь AISI 316

---

Документация на: Дисковый затвор Camozzi с редуктором R496XEH77M

Дисковые затворы Camozzi серия 375M-376M в формате PDF скачать
