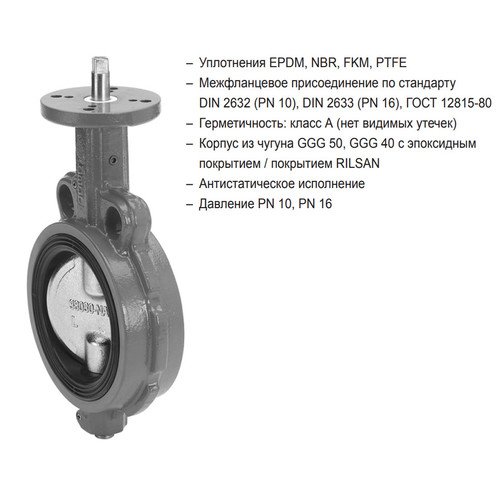

Диковый затвор Camozzi без рукоятки V376XN70
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Кратко о товаре:
Диковый затвор Camozzi без рукоятки V376XN70 – это надежное решение для управления потоками сильно абразивных жидкостей. Изготовленные из высокопрочного чугуна, затворы обладают повышенной износостойкостью и долговечностью. Идеальный выбор для промышленны
Описание и характеристики
Детальное описание:
Межфланцевые дисковые затворы OMAL серии 375/376/377 с проушинами типа WAFER предназначены для универсального применения в различных отраслях промышленности. Они обеспечивают надежное и эффективное управление потоками в трубопроводных системах, сочетая в себе высокое качество, долговечность и простоту монтажа.
Основные особенности:
Соответствие стандартам:
- Общие требования согласно UNI EN 593.
- Нормализованные строительные длины по EN 558, серия 20.
- Уплотнение класса герметичности «A» (EN 12266-1) при перепаде давления до 16 бар.
Уплотнение:
- Полужёсткая составная прокладка с эластомерным слоем, вулканизированным на жёстком опорном кольце.
- Оптимизированная геометрия прокладки обеспечивает идеальное прилегание к корпусу и фланцам без дополнительных элементов.
- Затяжка фланцев не влияет на крутящий момент привода или работу затвора.
- Притёртые кромки диска снижают рабочий крутящий момент, уменьшают износ прокладки и повышают герметичность.
- Направляющая втулка вала и соединение шпинделя с диском на двух валах без крепёжных элементов (винтов, болтов и т. д.) исключают риск коррозии и поломки.
- Упрощённая разборка для технического обслуживания или очистки.
- Цапфа с плоскостью, соответствующей стандарту EN ISO 5211, обеспечивает совместимость с любыми типами приводов (пневматическими, электрическими, ручными и др.).
-
Все детали обработаны для совместимости с большинством рабочих сред, используемых в промышленных процессах.
Примечание:
Технические характеристики и данные, указанные в каталоге, могут быть изменены в ходе технического совершенствования продукции без предварительного уведомления и не являются обязательными для целей поставки.
Дисковые затворы OMAL серии 375/376/377 – это надежное и универсальное решение для управления потоками в трубопроводах, сочетающее передовые технологии и высокое качество изготовления.
Характеристики на Диковый затвор Camozzi без рукоятки V376XN70:
- Производитель: Omal
- Артикул: V376XN70
- Серия затвора: V376
- Функция/Исполнение: Межфланцевый дисковый затвор, тип Wafer
- Тип привода: Свободный вал
- Номинальный диаметр: Dn 65
- Номинальное давление: PN16
- Размер вала: 14 мм
- Размер фланца: F05/F07
- Рабочая температура: -23 ÷ 82 °C
- Положение при монтаже: Любое
- Материал Уплотнения: NBR
- Материал корпуса: Нержавеющая сталь AISI 316
- Материал диска: Под заказ
Документация на: Диковый затвор Camozzi без рукоятки V376XN70
Дисковые затворы Camozzi серия 375-376 в формате PDF скачать
