Описание и характеристики

Детальное описание:

Подключение: Многоштырьковая версия (25 и 44 pins); протоколы Fieldbus (PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT и IO-Link) Функции распределителей: 2х3/2; 5/2; 5/3 с закрытым центром, с открытым центром, с подачей воздуха в обе линии.
Особенности:

• Высокий расход 2000 Нл/мин
• Размер распределителей 25 мм
• Компактное исполнение
• Индивидуальные модульные металлические плиты
• Широкие возможности по конфигурированию пневматической и электрической части
• Удобство подключения и замены модулей ввода вывода
• Пилотный клапан с технологией COILVISION для мониторинга состояния
• Единая плита для моностабильных и бистабильных распределителей
• Возможность передачи данных через WLAN
• Светодиодная индикация различных видов ошибок

Благодаря большому количеству опций Серия D предоставляет широкие возможности управления пневматическими системами для различных сфер применения, особенно в системах автоматизации. Различные варианты электрического подключения, большое количество распределителей в одном острове и широкие возможности по созданию различных зон давления. Еще большее количество распределителей и дополнительных модулей ввода/вывода для версии с промышленным протоколом. Небольшие размеры, высокий расход, плиты с индивидуальными пневматическими и электрическими модулями, простая сборка, возможность установки различных размеров, постоянная диагностика и мониторинг рабочих параметров делают эту серию инновационным продуктом.

Одной из особенностей данной серии является функция мониторинга корректности работы пилотных распределителей. Электроника, установленная как в плиту, так и в распределитель, позволяет непрерывно отслеживать эффективность работы подвижной части пилотного распределителя. Возможные отклонения от идеальных условий эксплуатации, например, более высокое энергопотребление, изменение времени отклика и повышение температуры отображаются с помощью светодиодных индикаторов на D-Sub модуле, который соединяет остров с ПЛК через кабель.

---

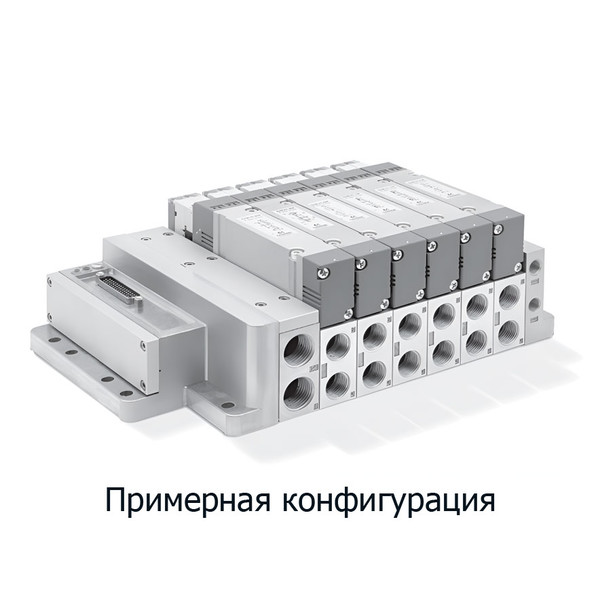

Характеристики на Пневмоостров Camozzi с многополюсным разъемом DMC4Q0RA-03R-X14CX-14M-K:

• Производитель: Camozzi
• Артикул: DMC4Q0RA-03R-X14CX-14M-K
• Функция: Пневмоостров Camozzi с многополюсным разъемом
• Серия пневмоострова: D
• Конструкция клапанов: Золотникового типа
• Номинальный расход: 2000 л/мин
• Пневматическое подключение на выходах: G3/8
• Максимальное число катушек: 38
• Рабочая температура: 0°C ÷ 50°C
• Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
• Электрическое подключение: Многополюсный разъем SUB-D
• Напряжение питания: 24 V DC
• Положение при монтаже: Любое
• Материал корпуса: Алюминий
• Материал уплотнений: NBR

---

Документация на: Пневмоостров Camozzi с многополюсным разъемом DMC4Q0RA-03R-X14CX-14M-K

Пневмоострова Camozzi, серия D в формате PDF скачать
