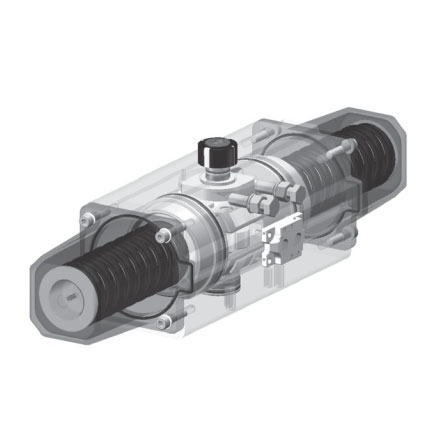

Поворотный привод Camozzi CY100D-F05/F07-14-HT

0 отзывов
Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Коммерческое предложение за 1 час
Кратко о товаре:

Поворотный привод Camozzi CY100D-F05/F07-14-HT — с механизмом scotch yoke обеспечивает высокую надёжность, низкое трение, экономию воздуха и долгий срок службы благодаря усовершенствованной конструкции и соответствию международным стандартам.

Описание и характеристики

Детальное описание:

» Высокая надёжность и долговечность
» Отличные механические характеристики (низкое трение и высокая скорость)
» Низкое потребление сжатого воздуха (по сравнению с приводами шестерня-рейка)

CY  –  серия  пневматических  приводов выполнены по принципу передачи крутящего  момента  по  принципу  scotch
yoke или кулисного механизма.

1. Конструкция  корпуса  привода  универсальна  вне  зависимости  от  типа  привода  –  одностороннего  или  двустороннего
действия.  Можно  легко  преобразовать  привод  в  условиях  производства  из  одного  типа  в  другой  посредством  замены
крышек и установки (удаления) пружин.
2. Полное соответствие международным стандартам, таким как ISO 5211 (подключение арматуры), DIN3337 и VDI/VDE3845,
стандарт NAMUR и т.д., что позволяет установить все необходимые аксессуары – от соленоидного клапана до позиционера.
3.  Преимущества механизма скотч-йок: высокий крутящий момент, низкое трение, высокая цикличность и большой ресурс.
4.  Регулировка в диапазоне ±5° в обоих положениях (открыто/закрыто) позволяет легко настроить привод в соответствии с
рабочими характеристиками клапана.
5. Композитные  подшипники  скольжения  и  направляющие  кольца  на  поршнях  привода  и  вала  обеспечивают  надежную
работу привода, низкое трение страгивания и высокий ресурс.
6. Фасонное уплотнительное кольцо повышает герметичность соединения между корпусом и крышкой привода в широком
диапазоне рабочих температур и давлений.
7. Выходной вал, вилочный диск, стопор и другие несущие детали изготовлены из высокопрочной легированной стали для
обеспечения безопасной и надежной работы привода.
8. Комбинированные  предварительно  нагруженные  пружины  со  специальным  покрытием  подходят  для  различных
применений, в том числе и при использовании в неблагоприятной атмосфере, что снижает коррозионное воздействие.
9. Высокий  крутящий  момент  обеспечивается  в  крайних  точках  положения  привода,  что  уменьшает  габарит  привода  по
сравнению с приводом «шестерня-рейка», снижает потребление воздуха, а следовательно и затраты предприятия в целом.
10. Конструкция  привода  типа  скотч-йок  значительно  уменьшает  трение  между  поршнем  и  стенкой  цилиндра,  тем  самым
снижая износ сопутствующих деталей и значительно повышая стабильность, надежность и срок службы изделия.


Характеристики на Поворотный привод Camozzi CY100D-F05/F07-14-HT:

  • Производитель: Camozzi
  • Артикул: CY100D-F05/F07-14-HT
  • Тип: Неполноповоротный привод
  • Серия пневмоцилиндра: CY
  • Тип действия: Двустороннего
  • Присоединительный фланец: F05/F07
  • Соответствует стандарту: ISO 5211, DIN3337, Namur
  • Угол поворота: 0 ÷ 90°
  • Рабочее давление: 3,5 ÷ 7 бар
  • Рабочая температура: -18°C ÷ 150°C
  • Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
  • Положение при монтаже: Любое
  • Материал уплотнений: Фторкаучук
  • Материал корпуса: Алюминиевый сплав

Документация на: Поворотный привод Camozzi CY100D-F05/F07-14-HT

PDF скачатьПоворотные приводы Camozzi, серия CY в формате PDF скачать
