Описание и характеристики

Детальное описание:

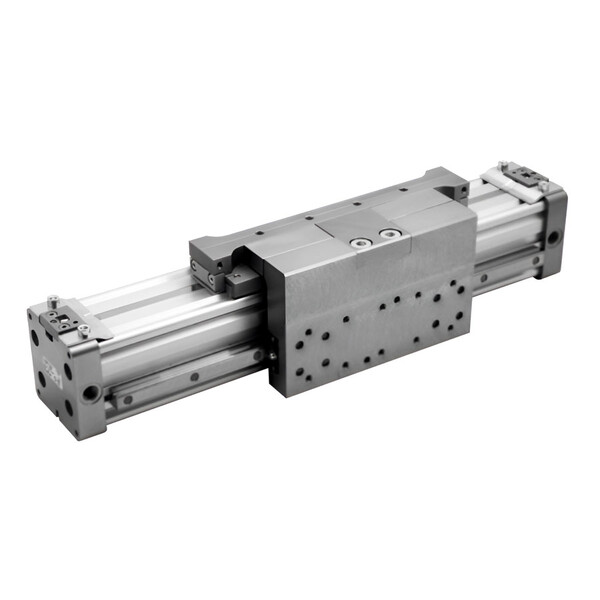

Бесштоковые пневмоцилиндры Metal Work серии PU с шариковой направляющей сочетают инновационную полиуретановую герметизацию с прецизионной механикой, предлагая исключительную надежность для сложных промышленных задач. Их уникальная конструкция с внутренней полиуретановой лентой (со стальным сердечником) и внешней стальной защитой обеспечивает беспрецедентную герметичность при длинных ходах (до 2650 мм) и высокоскоростных циклах, сохраняя устойчивость к загрязнениям. Шариковая направляющая из закаленной стали гарантирует плавное перемещение с минимальным люфтом даже при многонаправленных нагрузках, требуя лишь ежегодного обслуживания (смазка литолом). Модели оснащены Т-образными пазами для датчиков, встроенным демпфированием и опциональным регулятором хода, а анодированный алюминиевый корпус обеспечивает легкость и коррозионную стойкость. Идеальны для автоматизированных систем, где критичны точность (рабочее давление до 6 бар), долговечность и минимальное техобслуживание.

Ключевые особенности:

1. Гибридная система герметизации

• Комбинированная конструкция с полиуретановой внутренней лентой (со стальным сердечником) для максимальной герметичности и внешней стальной защитой от загрязнений.
• Сохраняет эффективность даже при экстремальных ходах (до 2650 мм) и высоких скоростях.

2. Прецизионная шариковая направляющая

• Изготовлена из закаленной стали — обеспечивает плавный ход с минимальным люфтом (<0.1 мм).
• Выдерживает многонаправленные нагрузки без потери точности позиционирования.

3. Экстремальная износостойкость

• Ресурс работы увеличен на 40% благодаря защищенному шариковому узлу (смазка всего 1 раз в 2000 км).
• Анодированный алюминиевый корпус устойчив к коррозии в агрессивных средах.

4. Гибкие решения для автоматизации

• Т-образные пазы для быстрого монтажа датчиков положения и распределителей.
• Опциональный регулятор хода и демпфирования для точной настройки работы.

5. Энергоэффективность

• Встроенное пневмодемпфирование снижает ударные нагрузки на 70% (ресурс оборудования +30%).
• Рабочее давление до 10 бар (кратковременно) с КПД 98%.

6. Универсальный монтаж

• 5 вариантов крепления каретки (включая фланцевое и сквозное).
• Совместимость с чистым сухим воздухом (класс чистоты ISO 8573-1:2010).

---

Характеристики на Пневмоцилиндр Metal Work бесштоковый арт. 275350....CP:

• Производитель: Metal Work
• Артикул: 275350....CP
• Тип: Бесштоковый пневмоцилиндр Metal Work
• Серия пневмоцилиндра: PU
• Ход поршня: 500 мм
• Диаметр поршня: 50 мм
• Тип демфирования: Регулируемое
• Тип действия: Двустороннее
• Подключение сжатого воздуха: G1/4
• Рабочее давление на выходе: 1 ÷ 8 бар
• Рабочая температура: -10 ÷ 80 °C
• Рабочая среда: Сжатый воздух
• Положение при монтаже: Любое
• Материал уплотнений: NBR, PU
• Материал корпуса: Анодированный алюминий
• Материал крышек: Анодированный алюминий

---

Документация на: Пневмоцилиндр Metal Work бесштоковый арт. 275350....CP

Бесштоковые пневмоцилиндры Metal Work с направляющей качения, серия PU в формате PDF скачать
