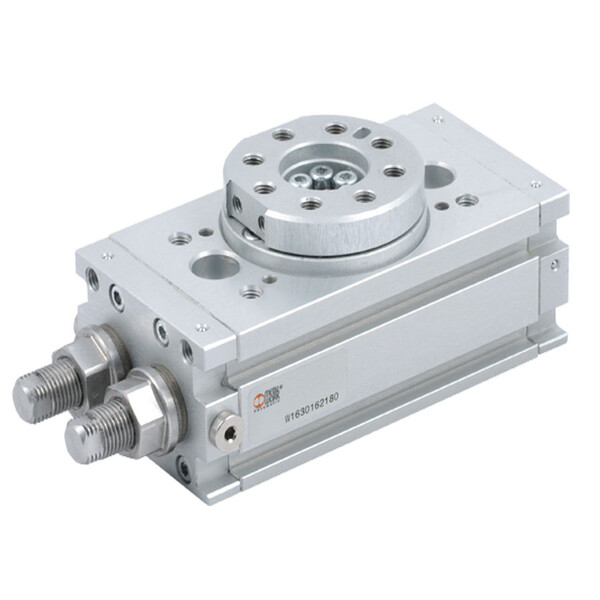

Пневмоцилиндр неполноповоротный Metal Work арт. W1630403180
Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Коммерческое предложение за 1 час
Кратко о товаре:
Пневмоцилиндр неполноповоротный Metal Work арт. W1630403180 - серии R3 имеет угол поворота: 0 ÷ 180 ° и диаметр поршня: Ø. с подключением сжатого воздуха: G1/8. Тип демфирования: (Амортизатор)
Описание и характеристики
Детальное описание:
Поворотные приводы серии R3 с двойной зубчатой рейкой обеспечивают точное угловое перемещение в диапазоне 0–180° и предназначены для задач, требующих высокого крутящего момента и надежности. Доступны версии с механическим тормозом или гидравлическим демпфером для плавного торможения.
Ключевые особенности:-
Конструкция и исполнения:
- Диаметры поршня: Ø 16, 20, 22, 25, 30, 40 мм.
- Типы крепления:
- Фланцевое соединение (код W163...2180).
- Вал со шпоночным пазом (код W163...5180, Ø 16–30 мм).
- Регулировка угла поворота: 0–180° (гидравлический демпфер доступен для Ø ≥25 мм).
-
Технические параметры:
- Рабочее давление: 3–7 бар (0.3–0.7 МПа).
- Температурный диапазон: -10°C до +80°C.
- Крутящий момент (при 6 бар):
- Ø 16 мм: 0.9 Н·м
- Ø 40 мм: 22 Н·м
-
Нагрузки:
- Осевая: до 560 Н (для Ø 40 мм).
- Радиальная: до 360 Н (для Ø 40 мм).
-
Время поворота (без нагрузки): 0.2–0.3 с.
-
Компоненты:
- Корпус и фланец: анодированный алюминий.
- Зубчатая рейка и поршень: сталь.
- Уплотнения: NBR (демпфер) и PTFE (вкладыши).
- Магнит: неодимовый (для датчиков положения).
Характеристики на Пневмоцилиндр неполноповоротный Metal Work арт. W1630403180:
- Производитель: Metal Work
- Артикул: W1630403180
- Тип пневмоцилиндра: Неполноповоротный привод Metal Work
- Принцип действия: Передача рейка-шестерня
- Серия пневмоцилиндра: R3
- Угол поворота: 0 ÷ 180 °
- Диаметр поршня:
- Тип демпфирования: Амортизатор
- Тип действия: Двустороннее
- Подключение сжатого воздуха: G1/8
- Рабочее давление на выходе: 3 ÷ 7 бар
- Рабочая температура: -10 ÷ 80 °C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал уплотнений: NBR
- Материал корпуса: Анодированный алюминий
- Материал крышек: Анодированный алюминий
Документация на: Пневмоцилиндр неполноповоротный Metal Work арт. W1630403180
Неполноповоротные приводы Metal Work, серия R3 в формате PDF скачать
