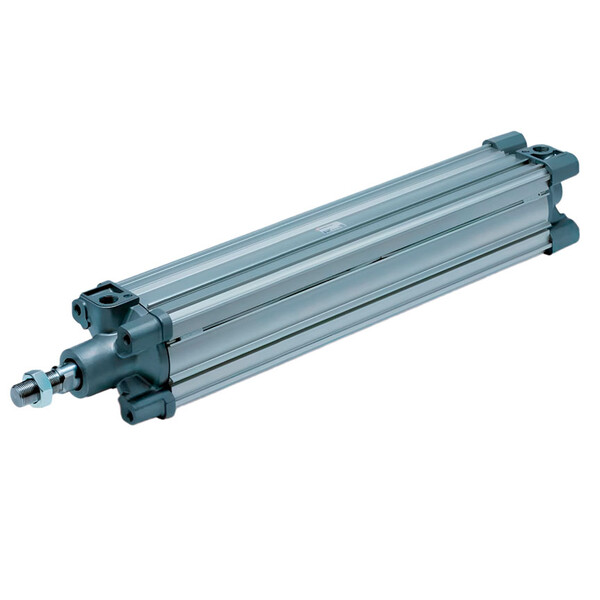

Стандартный пневмоцилиндр SMC CP96SDB100-80C

0 отзывов
Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Коммерческое предложение за 1 час
Кратко о товаре:

Стандартный пневмоцилиндр SMC CP96SDB100-80C - серии: CP96, имеет ход поршня: 80 мм., а диаметр поршня: 100 мм. | Тип демпфирования: Регулируемое, с подключением воздуха: G1/2 и рабочим давлением: 10 бар. стандарта: ISO 15552.

Описание и характеристики

Детальное описание:

Серия CP96 — это стандартные пневмоцилиндры двустороннего действия, соответствующие международному стандарту ISO 15552. Они предназначены для широкого спектра промышленных применений и отличаются высокой надежностью, улучшенными характеристиками и разнообразием опций.


Ключевые особенности:
  • Диаметры поршня:
    • ​​​​​​​Доступны размеры: ø32, ø40, ø50, ø63, ø80, ø100 мм.
  • Снижение веса:
    • Обновленная конструкция крышки и поршня позволила уменьшить вес цилиндров на 11–15% по сравнению с предыдущими моделями.
  • Комбинированное демпфирование:

    • Воздушное + упругое демпфирование сокращает время цикла.
    • Упругий демпфер устраняет стук поршня в конце хода.
  • Гибкость монтажа:

    • Различные варианты крепления: лапы, фланцы, проушины, опорные стойки, шаровые шарниры и др.
    • Совместимость с аксессуарами SMC (например, наконечники KJ, вилки GKM).
  • Датчики положения:

    • Пазы для установки датчиков (стандарты CNOMO, D-M9, D-A9) на всех четырех сторонах гильзы.
    • Возможность сдвига датчиков при монтаже.
  • Длина хода:

    • Стандартные длины хода от 25 до 800 мм (зависит от диаметра поршня).
    • Максимальная длина хода: до 2000 мм (по запросу).
  • Технические характеристики:

    • Рабочее давление: до 1.0 МПа.
    • Температурный диапазон: от -20°C до 70°C (без датчиков), от -10°C до 60°C (с датчиками).
    • Скорость поршня: 50–1000 мм/с.

Характеристики на Стандартный пневмоцилиндр SMC CP96SDB100-80C:

  • Производитель: SMC
  • Артикул: CP96SDB100-80C
  • Тип: Стандартный профильный пневмоцилиндр
  • Серия пневмоцилиндра: CP96
  • Ход поршня: 80 мм
  • Диаметр поршня: 100 мм
  • Тип демпфипрвания: Регулируемое
  • Тип действия: Двустороннее
  • Подключение воздуха: G1/2
  • Резьба на штоке: M20x1.5
  • Соответствует стандарту: ISO 15552
  • Рабочее давление: 10 бар
  • Рабочая температура: -20°C ÷ 70°C
  • Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
  • Положение при монтаже: Любое
  • Материал уплотнений: NBR, Уретан
  • Материал штока: Углеродистая сталь
  • Материал колбы: Алюминиевый сплав
  • Материал крышек: Алюминий
  • Материал поршня: Алюминиевый сплав

Документация на: Стандартный пневмоцилиндр SMC CP96SDB100-80C

PDF скачатьСтандартные пневмоцилиндры SMC, серия CP96 в формате PDF скачать
