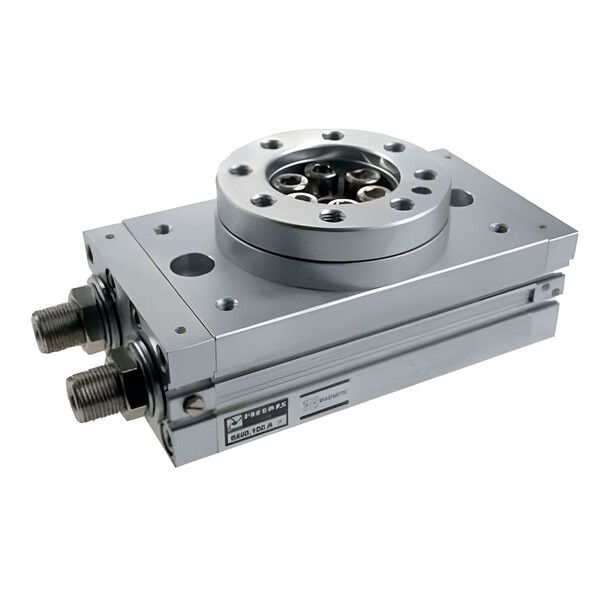

Поворотный пневмоцилиндр Pneumax арт. 6400.10.R
Добавьте товар в корзину, оформите
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
заявку и мы пришлем вам актуальную
стоимость и сроки поставки на данное изделие
Коммерческое предложение за 1 час
Кратко о товаре:
Поворотный пневмоцилиндр Pneumax арт. 6400.10.R серии: 6400. Типоразмер: 15 с уголом поворота: 0 ÷ 190 ° и подключением сжатого воздуха: M5 а тип демпфирования: Амортизатор.
Описание и характеристики
Детальное описание:
Поворотные пневмоцилиндры Pneumax серии 6400 — Мощный и точный поворотный привод. Данные поворотные пневмоцилиндры представляют собой готовое решение для создания мощных, динамичных и безлюфтовых вращательных движений в автоматизированных системах. Их конструкция с двумя зубчатыми рейками обеспечивает высокий крутящий момент и равномерное распределение нагрузки. Столы поворотные предназначены для создания мощных, динамичных и безлюфтовых приводов, обеспечивающих поворот различных столов или платформ на угол от 0 до 190°.
Ключевые преимущества:
- Высокий крутящий момент: Схема с двумя зубчатыми рейками обеспечивает высокое выходное усилие и стабильную работу даже при значительных нагрузках.
- Регулируемый угол поворота: Угол поворота выходного вала легко настраивается в диапазоне от 0° до 190° с помощью регулировочных винтов, что обеспечивает гибкость при проектировании.
- Динамичность и отсутствие люфта: Прецизионная зубчатая передача из закаленной стали гарантирует точное позиционирование и быстрый отклик.
- Демпфирование: Стандартное исполнение включает эластичные буферы для гашения энергии в конце хода. Опционально доступно гидравлическое демпфирование (исполнение "R") для еще более плавного и безударного останова.
- Готовность к автоматизации: Конструкция предусматривает простую установку магнитных датчиков для контроля конечных положений.
Характеристики на Поворотный пневмоцилиндр Pneumax арт. 6400.10.R:
- Производитель: Pneumax
- Артикул: 6400.10.R
- Тип: Пневмоцилиндр с направляющей скольжения с гидравлическими амортизаторами
- Серия пневмоцилиндра: 6400
- Типоразмер: 15
- Угол поворота: 0 ÷ 190 °
- Тип демпфирования: Амортизатор
- Тип действия: Двустроннее
- Подключение сжатого воздуха: M5
- Рабочее давление: 10 бар
- Рабочая температура: -5 ÷ 70 °C
- Рабочая среда: Фильтрованный сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Анодированный алюминиевый сплав
- Материал крышек: Сталь с покрытием
- Материал уплотнений: NBR
Документация на: Поворотный пневмоцилиндр Pneumax арт. 6400.10.R
Поворотные пневмоцилиндры Pneumax, серия 6400 в формате PDF скачать
