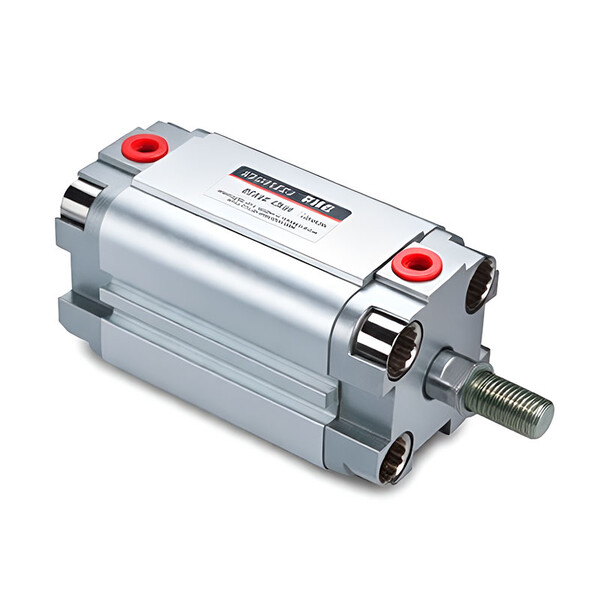

Компактный пневмоцилиндр SNS арт. ADVU 16x20-A-P-A
Задать вопрос в MAX
Кратко о товаре:
Компактный пневмоцилиндр серии ADVU, диаметр поршня 16 мм, ход поршня 20 мм, двустороннего действия, подключение M5. Рабочее давление: 1 ÷ 9 бар, температура: -5°C ÷ 70°C. Алюминиевый корпус, встроенная амортизация.
Описание и характеристики
Детальное описание:
Компактный пневматический цилиндр SNS серии ADVU (артикул ADVU 16x20-A-P-A) с диаметром поршня 16 мм и ходом 20 мм – это компактное и эффективное исполнительное устройство, соответствующее стандарту является аналогом пневмоцилиндров Festo-серия ADVU и Camozzi-Серия 31. Цилиндр двустороннего действия обеспечивает точное линейное перемещение в ограниченном пространстве. Модель выполнена в компактном исполнении. Подключение сжатого воздуха осуществляется через M5. Корпус изготовлен из алюминиевого сплава, что обеспечивает малый вес и высокую коррозионную стойкость.
Устройство работает на очищенном сжатом воздухе в диапазоне давлений 1 ÷ 9 бар и температур -5°C ÷ 70°C. Конструкция включает гильзу и шток из нержавеющей стали, а также крышки из анодированного алюминия. Уплотнения из износостойких материалов (NBR) обеспечивают долгий срок службы и надежность в интенсивных рабочих условиях. Встроенная резиновая амортизация (NLP) обеспечивает мягкую и бесшумную остановку в конце хода. Цилиндры серии ADVU широко применяются в автоматизации, робототехнике, медицинском оборудовании, упаковочных машинах и других областях, где важны компактные габариты, точность и надежность.
Основные преимущества пневмоцилиндра ADVU 16x20-A-P-A:
- Соответствие промышленным стандартам для обеспечения совместимости.
- Компактная конструкция для монтажа в ограниченном пространстве.
- Прочный и легкий корпус из алюминиевого сплава.
- Коррозионностойкие компоненты: гильза и шток из нержавеющей стали.
- Встроенная резиновая амортизация для мягкой остановки.
- Возможность выбора стандартного или магнитного исполнения.
- Широкий выбор типоразмеров (от 12 до 100 мм) и длин хода.
- Универсальные монтажные варианты для различных применений.
Характеристики на Компактный пневмоцилиндр SNS арт. ADVU 16x20-A-P-A:
- Производитель: SNS
- Артикул: ADVU 16x20-A-P-A
- Тип: Компактный пневмоцилиндр SNS с наружной резьбой на штоке
- Серия пневмоцилиндра: ADVU
- Ход поршня: 20 мм
- Диаметр поршня: 16 мм
- Тип демпфирования: Нерегулируемое
- Тип действия: Двустороннее
- Подключение воздуха: M5
- Соответствует стандарту: является аналогом пневмоцилиндров Festo-серия ADVU и Camozzi-Серия 31
- Рабочее давление: 1 ÷ 9 бар
- Рабочая температура: -5°C ÷ 70°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал колбы: Алюминий
- Материал крышек: Алюминий
Документация на: Компактный пневмоцилиндр SNS арт. ADVU 16x20-A-P-A
Компактный пневмоцилиндр SNS арт. ADVU 16x20-A-P-A в формате PDF скачать
