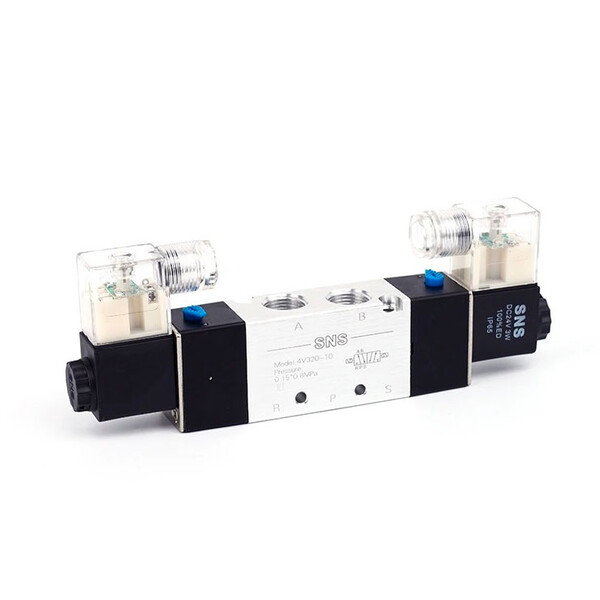

Распределитель SNS с электро-магнитным управлением арт. 4V320-10/DC24V
Задать вопрос в MAX
Кратко о товаре:
Электромагнитный распределитель SNS серии 4V (артикул 4V320-10/DC24V) — клапан с функцией 5/2 бистабильный. Подключение воздуха: G3/8. Рабочее давление: 1,5 ÷ 8 бар, температура: 0 ÷ 60 °C. Напряжение катушки: 24 VDC. Расход воздуха до
Описание и характеристики
Детальное описание:
Электромагнитный пневмораспределитель SNS серии 4V (артикул 4V320-10/DC24V) — это надежный и быстродействующий клапан с функцией 5/2 бистабильный, выполненный в исполнении Распределитель SNS непрямого (пилотного) действия. Устройство предназначено для управления потоком сжатого воздуха в пневматических системах. Подключение сжатого воздуха осуществляется через резьбовое отверстие G3/8. Корпус изготовлен из алюминиевого сплава, что обеспечивает высокую прочность, коррозионную стойкость и эффективное рассеивание тепла, а уплотнения из NBR гарантируют герметичность и долговечность в условиях интенсивной эксплуатации.
Распределитель работает на очищенном сжатом воздухе при рабочем давлении 1,5 ÷ 8 бар и температуре окружающей среды 0 ÷ 60 °C. Напряжение питания катушки — 24 VDC. Максимальный расход воздуха составляет 1650 л/мин. Благодаря компактному исполнению, высокой частоте переключений (до 5 Гц) и защите IP65, распределители серии 4V широко применяются в системах автоматизации, станках, упаковочных машинах и других устройствах, где требуется быстрое и точное управление пневмоцилиндрами.
Основные преимущества распределителя 4V320-10/DC24V:
- Компактная и легкая конструкция для монтажа в ограниченном пространстве.
- Высокая надежность и проверенная временем конструкция.
- Управление посредством электромагнитной катушки с напряжением 24 VDC.
- Широкий диапазон рабочего давления: от 0,15 до 0,8 МПа (в зависимости от модели).
- Защита от влаги и пыли по стандарту IP65.
- Высокая частота переключений — до 5 раз в секунду.
- Материал корпуса — алюминиевый сплав, уплотнения — NBR.
- Возможность выбора типа управления: внутреннее или внешнее управление (в зависимости от модели).
- Светодиодный индикатор состояния питания.
- Простая замена катушки — медная обмотка обеспечивает длительный срок службы.
Характеристики на Распределитель SNS с электро-магнитным управлением арт. 4V320-10/DC24V:
- Производитель: SNS
- Артикул: 4V320-10/DC24V
- Тип: Распределитель SNS непрямого (пилотного) действия
- Функция распределителя: 5/2 бистабильный
- Серия: 4V
- Подключение сжатого воздуха: G3/8
- Расход воздуха: 1650 л/мин
- Рабочая температура: 0 ÷ 60 °C
- Рабочее давление: 1,5 ÷ 8 бар
- Напряжение питания катушки: 24 VDC
- Рабочая среда: Фильтрованный сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Алюминий
- Материал уплотнений: NBR
Документация на: Распределитель SNS с электро-магнитным управлением арт. 4V320-10/DC24V
Распределитель SNS с электро-магнитным управлением арт. 4V320-10/DC24V в формате PDF скачать
