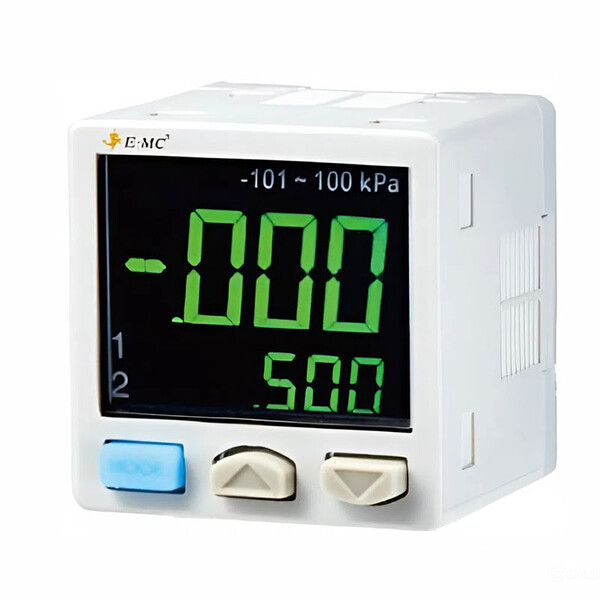

Датчик давления E.MC арт. PS30P-NPV-01
Задать вопрос в MAX
Кратко о товаре:
Датчик давления PS30P-NPV-01: серия PS30, -0,1 МПа … 1,0 МПа, выход 1 дискретный NPN/PNP + 1 аналоговый (1…5 В), защита IP 40, PT1/8 + M5. -10°C ÷ 60°C, Очищенный сжатый воздух без необходимости маслораспыления.
Описание и характеристики
Детальное описание:
Датчик давления E.MC серии PS30 (артикул PS30P-NPV-01) – это компактный датчик с двойным трёхцветным дисплеем, который одновременно отображает текущее давление и настроенное значение. Диапазон измерения: -0,1 МПа … 1,0 МПа, выходной сигнал: 1 дискретный NPN/PNP + 1 аналоговый (1…5 В). Класс защиты: IP 40, материал корпуса: Технополимер. Оснащён одним дискретным выходом NPN/PNP и аналоговым выходом (по напряжению или току), что позволяет использовать его в различных приложениях. Высокая повторяемость (±0,2% шкалы), настраиваемое время переключения от 2,5 мс до 5 с. Рабочая температура: -10°C ÷ 60°C, рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления. Идеально подходит для систем автоматизации, где важны компактность, наглядность и универсальность.
Основные преимущества датчика PS30:
- Двойной трёхцветный дисплей для одновременного отображения текущего и заданного давления.
- Комбинированный выход: дискретный и аналоговый в одном устройстве.
- Компактные размеры и простой монтаж.
- Высокая точность и повторяемость (±0,2% шкалы).
- Широкий диапазон рабочего напряжения 12-24 В.
- Простота настройки с помощью кнопок на корпусе.
Характеристики на Датчик давления E.MC арт. PS30P-NPV-01:
- Производитель: E.MC
- Артикул: PS30P-NPV-01
- Тип: Датчик давления E.MC с дисплеем
- Серия датчика: PS30
- Класс защиты: IP 40
- Длина кабеля: 2 м
- Выход: 1 дискретный NPN/PNP + 1 аналоговый (1…5 В)
- Подключение воздуха: PT1/8 + M5
- Диапазон измерения давления: -0,1 МПа … 1,0 МПа
- Рабочая температура: -10°C ÷ 60°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал корпуса: Технополимер
- Материал дисплея: Пропилен
- Материал уплотнений: H-NBR
Документация на: Датчик давления E.MC арт. PS30P-NPV-01
Датчик давления E.MC арт. PS30P-NPV-01 в формате PDF скачать
Экспертные рекомендации по применению
Устанавливайте датчик в местах с минимальной вибрацией, избегая прямого воздействия конденсата. При монтаже соблюдайте направление присоединительной резьбы PT1/8 + M5, обеспечивая герметичность соединения. Подключение питания 12–24 В постоянного тока производите с проверкой полярности, соответствующей типу выхода 1 дискретный NPN/PNP + 1 аналоговый (1…5 В). Для интеграции с системами управления учитывайте параметры аналогового сигнала. Не допускайте эксплуатацию при температурах за пределами -10°C ÷ 60°C и в средах, отличных от указанных: Очищенный сжатый воздух без необходимости маслораспыления. Для поддержания стабильных показателей периодически выполняйте поверку на месте установки в пределах диапазона измерения -0,1 МПа … 1,0 МПа.
