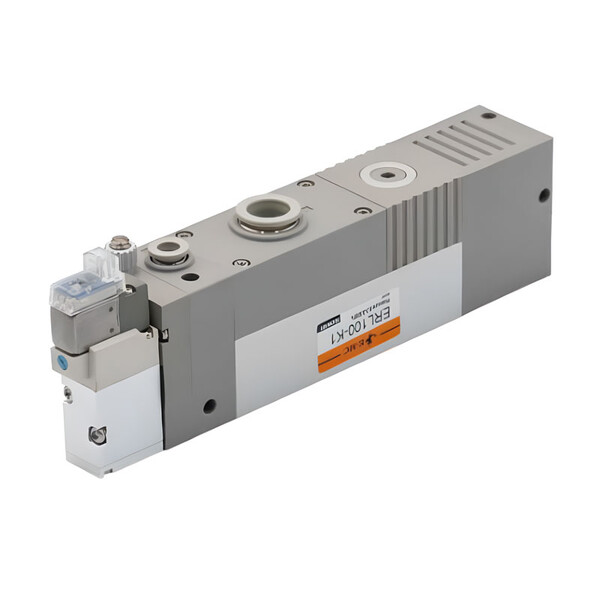

Генератор вакуума E.MC арт. ERL100-P-K1-C
Задать вопрос в MAX
Кратко о товаре:
Генератор вакуума E.MC арт. ERL100-P-K1-C (серия ERL100), сопло. Вакуум -85 кПа, канал выхлопа G3/8, давление 3 ÷ 7 бар, температура -20°C ÷ 80°C. Каналы: питание фитинг 6 мм, вакуум фитинг 12 мм, материал уплотнений NBR.
Описание и характеристики
Детальное описание:
Генератор вакуума E.MC арт. ERL100-P-K1-C серии ERL100 – это многоступенчатый вакуумный эжектор с максимальной скоростью всасывания 100 л/мин, разработанный для широкого спектра промышленных применений. Компактная конструкция с интегрированным глушителем позволяет минимизировать занимаемое пространство, сохраняя при этом высокую производительность и эффективность. Генератор предлагает гибкие опции оснащения: встроенный вакуумметр для визуального контроля, а также электромагнитные клапаны включения вакуума и импульса сброса для интеграции в автоматизированные системы. Идеальное решение для задач, где требуется стабильный вакуум с возможностью быстрого управления и контроля, таких как автоматизированные захваты, упаковочное оборудование и производственные линии.
Ключевые особенности серии ERL100:
- Скорость всасывания до 100 л/мин – высокая производительность для быстрого создания вакуума
- Глубина вакуума -85 кПа – стабильная работа с различными материалами и поверхностями
- Компактная конструкция с интегрированным глушителем – снижение шума без увеличения габаритов
- Опциональный встроенный вакуумметр – визуальный контроль уровня вакуума
- Электромагнитное управление – возможность установки клапанов включения вакуума (K1) и импульса сброса (K2)
- Экономичное потребление воздуха – всего 57 л/мин при оптимальном давлении
- Широкий температурный диапазон – работа от -20°C до +80°C
- Прочный корпус – сочетание алюминия и полимера для долговечной эксплуатации
- Простота монтажа – стандартные резьбовые соединения для быстрой установки
Конфигурации и опции:
- Базовые исполнения – со встроенным глушителем или открытым каналом выхлопа
- Вакуумметр – стандартное исполнение без вакуумметра или с встроенным
- Электромагнитное управление – K1 (только включение вакуума) или K2 (включение и импульс сброса)
- Универсальное применение – подходит для систем с одиночными и множественными точками захвата
Характеристики на Генератор вакуума E.MC арт. ERL100-P-K1-C:
- Производитель: E.MC
- Артикул: ERL100-P-K1-C
- Тип: Вакумный эжектор E.MC с вакуумметром
- Серия эжектора: ERL100
- Количество сопел:
- Глубина вакуума: -85 кПа
- Канал пистания: фитинг 6 мм
- Канал вакуума: фитинг 12 мм
- Канал выхлопа: G3/8
- Рабочее давление: 3 ÷ 7 бар
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Очищенный сжатый воздух без необходимости маслораспыления
- Положение при монтаже: Любое
- Материал уплотнений: NBR
- Материал корпуса: Полимер, алюминий
Документация на: Генератор вакуума E.MC арт. ERL100-P-K1-C
Генератор вакуума E.MC арт. ERL100-P-K1-C в формате PDF скачать
Экспертные рекомендации по применению ERL100
Генератор вакуума E.MC арт. ERL100-P-K1-C рекомендуется для систем, где требуется компактный вакуумный источник с высокой скоростью откачки до 100 л/мин. Для оптимальной производительности поддерживайте давление питания 4 бар (допустимый диапазон 3–7 бар). Используйте подготовленный сжатый воздух согласно стандарту ISO 8573-1:2010 [7:4:4]. При выборе конфигурации учитывайте требования вашей системы: для визуального контроля выберите исполнение со встроенным вакуумметром, для автоматизации – с электромагнитными клапанами (K1 или K2). Рекомендуемые диаметры шлангов: питание Øфитинг 6 мм, вакуумная линия Øфитинг 12 мм. При подключении электромагнитных клапанов используйте напряжение 24 В постоянного тока. Для систем с высокими требованиями к чистоте выбирайте исполнение с встроенным глушителем. Регулярно проверяйте состояние вакуумметра (при наличии) и герметичность соединений. Соблюдайте температурный диапазон -20°C ÷ 80°C для обеспечения долговечной работы.
