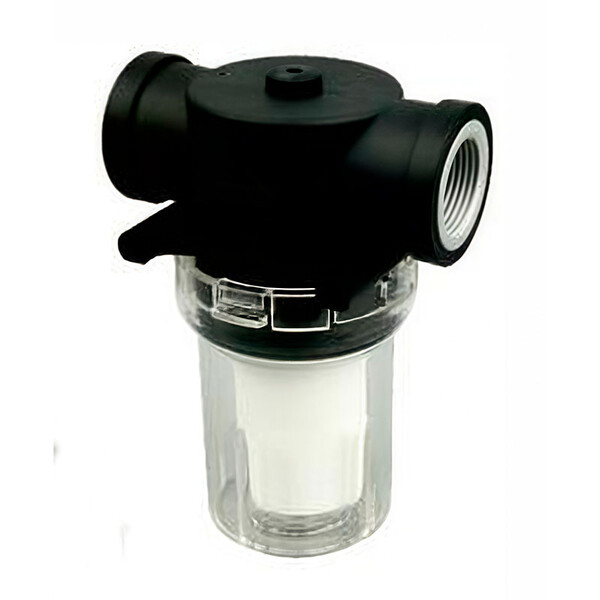

Вакуумный фильтр E.MC арт. FB-20
Задать вопрос в MAX
Кратко о товаре:
Вакуумный фильтр E.MC арт. FB-20 | Производитель: E.MC | Расход: 900 л/мин л/мин | Давление: -1 ÷ 0 бар бар | Температура: -20°C ÷ 80°C°C | Среда: Вакуум
Описание и характеристики
Детальное описание:
Вакуумный фильтр FB-20 — компактный защитный элемент серии FB, предназначенный для эффективной очистки вакуумной линии от твёрдых частиц и пыли размером до 10 мкм в условиях со средним и лёгким уровнем загрязнённости. Номинальный расход 900 л/мин обеспечивает стабильную работу в системах с умеренной интенсивностью пылеобразования. Присоединение G3/4 позволяет легко интегрировать фильтр непосредственно в вакуумную линию рядом с захватом или эжектором. Миниатюрные габариты и масса всего 170 г делают его идеальным решением для мобильных манипуляторов, роботизированных захватов и компактных автоматизированных узлов, где критичны вес и занимаемое пространство. Сменный фильтропатрон FB20-LX обеспечивает простоту обслуживания — замена осуществляется за считанные секунды без инструментов.
Ключевые преимущества серии FB:
- Степень фильтрации 10 мкм — надёжная защита генераторов вакуума от абразивного износа даже в условиях умеренного загрязнения.
- Сверхмалый внутренний объём (0,01 см³) — минимизирует влияние на время цикла вакуумирования и не снижает динамику системы.
- Компактные размеры и лёгкий вес — идеальны для установки непосредственно на роботизированный захват или вакуумный эжектор.
- Универсальная совместимость с присосками серий SZF, SZB и генераторами вакуума серий EVC, EBM, EBX.
- Экономия на обслуживании — стоимость фильтропатрона значительно ниже затрат на ремонт или замену вакуумного эжектора.
- Оптимальное решение для условий со средним и лёгким уровнем загрязнённости (в отличие от серии FR, предназначенной для сильно запылённых сред).
Характеристики на Вакуумный фильтр E.MC арт. FB-20:
- Производитель: E.MC
- Артикул: FB-20
- Тип: Вакумный фильтр E.MC
- Серия фильтра: FB
- Номинальный расход: 900 л/мин
- Присоединение вакуума: G3/4
- Рабочее давление: -1 ÷ 0 бар
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Вакуум
- Положение при монтаже: Любое
- Фильтропатрон: FB20-LX
Документация на: Вакуумный фильтр E.MC арт. FB-20
Вакуумный фильтр E.MC арт. FB-20 в формате PDF скачать
Экспертные рекомендации по применению
Вакуумный фильтр FB-20 — компактный фильтр с номинальным расходом 900 л/мин и присоединением G3/4. Рекомендуется устанавливать фильтр непосредственно перед вакуумным захватом или в непосредственной близости от генератора вакуума для максимальной защиты оборудования при минимальном влиянии на динамику системы.
Правила подбора типоразмера:
• Для компактных присосок диаметром до 30 мм (серии SZF/SZB) и генераторов типоразмером 25–50 используйте фильтр FB-10 с присоединением G3/8 и расходом 150 л/мин;
• Для средних присосок диаметром 40–75 мм и генераторов типоразмером 75–100 оптимальны фильтры FB-15 (G1/2) или FB-20 (G3/4) с расходом 900 л/мин;
• При работе с пористыми материалами (картон, ткань, ДСП) рекомендуется устанавливать фильтр на одну ступень выше расчётного — это компенсирует повышенный расход воздуха через утечки.
Критические условия эксплуатации:
• Рабочее давление: -1 ÷ 0 бар — фильтр предназначен исключительно для вакуумных линий, установка на линии с избыточным давлением недопустима;
• Рабочая температура: -20°C ÷ 80°C — при температуре выше +70°C рекомендуется использовать фильтр с термостойким фильтропатроном;
• Рабочая среда: Вакуум — для агрессивных сред (растворители, масляный туман) требуется специальный фильтропатрон;
• Положение монтажа: Любое — при вертикальной установке на роботизированном манипуляторе убедитесь в надёжной фиксации, вибрация может ослабить резьбовые соединения.
Рекомендации по обслуживанию:
• Интервал замены фильтропатрона зависит от условий эксплуатации: в чистых помещениях — каждые 2–3 месяца, в условиях умеренного загрязнения — ежемесячно;
• При падении скорости вакуумирования на 15–20% первым делом проверьте состояние фильтропатрона — это наиболее частая причина снижения производительности в компактных системах;
• Благодаря минимальному объёму фильтра (0,003–0,01 см³) его влияние на время цикла вакуумирования практически незаметно — замену можно выполнять по регламенту без ожидания явных признаков засорения;
• Используйте только оригинальные фильтропатроны FB20-LX — неоригинальные аналоги могут иметь иной размер пор или геометрию, что приведёт к снижению эффективности фильтрации или увеличению сопротивления потоку.
Сравнение с серией FR:
Серия FB предназначена для условий со средним и лёгким уровнем загрязнённости и устанавливается непосредственно на захват или вблизи эжектора. Серия FR применяется в сильно запылённых условиях (деревообработка, абразивные материалы) и устанавливается перед вакуумным насосом или на входе вакуумной магистрали. Для максимальной защиты системы рекомендуется комбинированная схема: FB на захвате + FR на входе магистрали.
