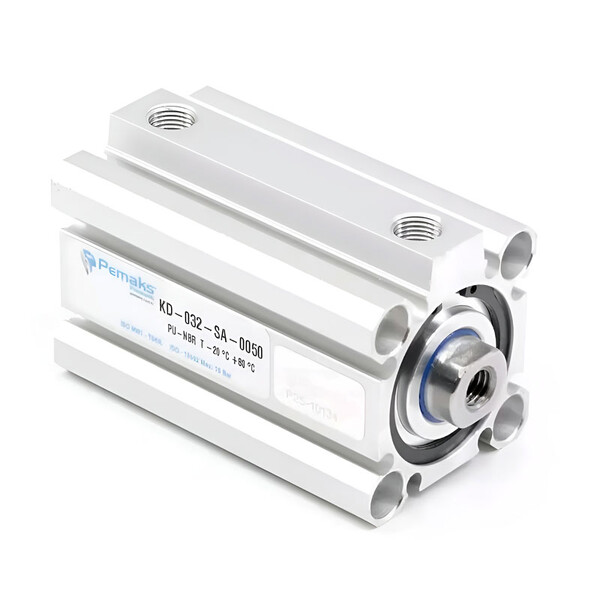

Пневмоцилиндр Pemaks компактный KD-032-SA-0250
Задать вопрос в MAX
Кратко о товаре:
Пневмоцилиндр Pemaks компактный KD-032-SA-0250 диаметр поршня: 32 мм и ход: 250 мм. Двустороннее. Демпфирование: Нерегулируемое. Подключение: G1/8. Стандарт: Азиатский стандарт. Давление: 10 бар. Температура: -20°C ÷ 80°C.
Описание и характеристики
Детальное описание:
Пневмоцилиндр Pemaks компактный KD-032-SA-0250 — Компактный пневмоцилиндр Pemaks, внутренняя резьба на штоке, с магнитом на поршне серии KD-SA с компактным профильным корпусом. Цилиндр имеет диаметр поршня 32 мм и ход 250 мм, что обеспечивает максимальное усилие при минимальных габаритах. Рабочее давление до 10 бар, температурный диапазон -20°C ÷ 80°C. Рабочая среда: Сжатый воздух. Подключение воздуха: G1/8. Конструктивные материалы: колба из Алюминиевый сплав, крышки из Алюминиевый сплав, шток из Нержавеющая сталь с хромированным покрытием, уплотнения из Полиуретан (PU). Тип действия: Двустороннее. Демпфирование: Нерегулируемое. Монтаж допускается в положении: Любое.
Основные особенности серии KD-SA:
- Компактная конструкция с профильным алюминиевым корпусом позволяет размещать цилиндр в условиях ограниченного пространства, где стандартные круглые цилиндры не помещаются.
- Встроенная магнитная вставка (в исполнении KD-SA-SA) обеспечивает совместимость с герконовыми и индуктивными датчиками положения без дополнительного крепления.
- Низкопрофильный дизайн снижает общий вес узла автоматизации и минимизирует инерционные нагрузки при высокочастотных циклах.
- Рабочее давление до 10 бар и температурный диапазон -20°C ÷ 80°C подходят для большинства задач промышленной автоматизации в ограниченных габаритах.
- Универсальное подключение воздуха (G1/8) и возможность монтажа в любом положении упрощают интеграцию в компактные модули.
- Идеален для робототехники, упаковочных машин, станков с ЧПУ и других систем, где критичны габариты и вес привода.
Характеристики на Пневмоцилиндр Pemaks компактный KD-032-SA-0250:
- Производитель: Pemaks
- Артикул: KD-032-SA-0250
- Тип: Компактный пневмоцилиндр Pemaks, внутренняя резьба на штоке, с магнитом на поршне
- Серия пневмоцилиндра: KD-SA
- Ход поршня, мм: 250
- Диаметр поршня, мм: 32
- Тип демпфирования: Нерегулируемое
- Тип действия: Двустороннее
- Подключение воздуха: G1/8
- Соответствует стандарту: Азиатский стандарт
- Рабочее давление: 10 бар
- Рабочая температура: -20°C ÷ 80°C
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал уплотнений: Полиуретан (PU)
- Материал штока: Нержавеющая сталь с хромированным покрытием
- Материал колбы: Алюминиевый сплав
- Материал крышек: Алюминиевый сплав
Документация на: Пневмоцилиндр Pemaks компактный KD-032-SA-0250
Пневмоцилиндр Pemaks компактный KD-032-SA-0250 в формате PDF скачать
Экспертные рекомендации по применению
Компактность и выбор места установки: Цилиндр Пневмоцилиндр Pemaks компактный KD-032-SA-0250 серии KD-SA предназначен для применения в условиях ограниченного пространства. Благодаря профильному корпусу (в отличие от круглых цилиндров) он занимает на 30–40% меньше места по ширине. Устанавливайте цилиндр вплотную к другим узлам — зазор между корпусом и соседними элементами может составлять всего 3–5 мм. Избегайте монтажа в зонах с прямым попаданием стружки или охлаждающей жидкости — профильные пазы могут накапливать загрязнения.
Особенности штока и крепления: Стандартное исполнение имеет внутреннюю резьбу на торце штока (ISO 228). Для крепления рычагов используйте шарнирные головки с наружной резьбой или переходные втулки. При радиальных нагрузках свыше 3% от номинального усилия обязательно применяйте внешние направляющие — профильный корпус не рассчитан на восприятие боковых усилий. Для ходов более 100 мм рекомендуется установка дополнительной опоры на выдвинутом штоке.
Подготовка воздуха и смазка: Перед цилиндром установите фильтр тонкой очистки не грубее 40 мкм. При работе без смазки убедитесь, что влажность воздуха 40–60% — сухой воздух (<20%) вызывает преждевременный износ уплотнений из-за потери эластичности. Если начали использовать смазку — подавайте её постоянно: переход «со смазкой → без смазки» критичен для ресурса компактных цилиндров из-за малых размеров уплотнительных поверхностей.
Датчики положения: Магнит в поршне (исполнение SA) совместим с герконами и датчиками Холла. Устанавливайте датчик на боковой поверхности профиля — магнитное поле концентрируется именно там. Расстояние от корпуса до датчика: 0–2 мм. При температурах выше +70°C используйте датчики с расширенным диапазоном — стандартные герконы теряют чувствительность. Избегайте установки датчиков напротив штуцеров подключения — магнитное поле искажается металлическими деталями.
Типичные ошибки монтажа: 1) Установка цилиндра «на изгиб» при недостаточной жёсткости конструкции — приводит к клину поршня уже после 500–1000 циклов; 2) Использование шлангов малого диаметра (<4 мм) для ходов >50 мм — вызывает «просадку» скорости в конце хода; 3) Отсутствие дренажа конденсата в нижних точках магистрали — влага попадает в цилиндр и смывает смазку с уплотнений; 4) Прямое крепление тяжёлых рычагов к штоку без шарнира — создаёт изгибающий момент, разрушающий направляющие втулки.
Подбор под задачу: Для ходов до 25 мм и усилий до 500 Н — достаточно базовой модификации. Для ходов 50–100 мм с частотой циклов >40 цикл/мин — рекомендуется удлинённый шток (опция не указана в артикуле, уточняйте при заказе). При работе в условиях умеренной запылённости (<3 мг/м³) достаточно стандартных уплотнений Полиуретан (PU); для более агрессивных условий — переходите на модификацию с уплотнениями FKM (Viton) (опция K1).
