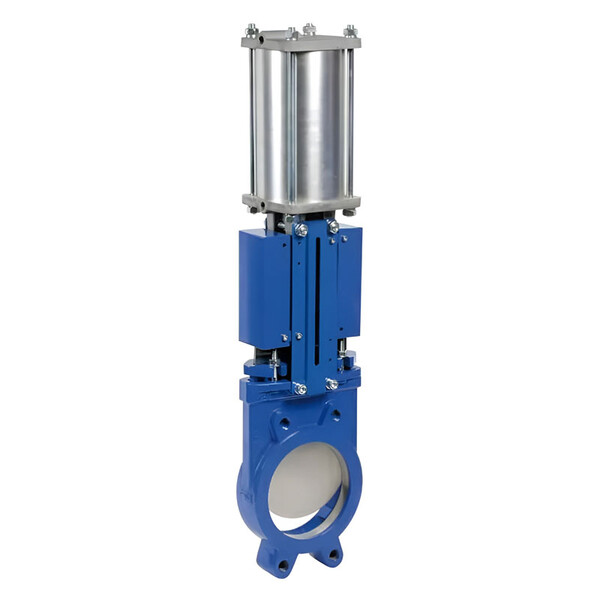

Шиберная задвижка Pemaks PKGV-DA-GS-100-E-PN10
Задать вопрос в MAX
Кратко о товаре:
Шиберная задвижка Pemaks PKGV-DA-GS-100-E-PN10 — шиберная задвижка серии PKGV, номинальный диаметр Ду100. Управление: Пневмопривод двухстороннего действия. Номинальное давление: 10 бар. Материал корпуса: Чугун GG25, ножа: Нержавеющая сталь SS304, уплотнен
Описание и характеристики
Детальное описание:
Шиберная задвижка Pemaks PKGV-DA-GS-100-E-PN10 — Межфланцевая шиберная задвижка Pemaks серии PKGV с ножевым затвором для герметичного перекрытия потока сыпучих материалов, пульп и сточных вод. Номинальный диаметр Ду100, номинальное давление 10 бар. Корпус выполнен из Чугун GG25, нож — из Нержавеющая сталь SS304, уплотнения — из EPDM. Тип управления: Пневмопривод двухстороннего действия. Артикул: PKGV-DA-GS-100-E-PN10.
Основные особенности серии PKGV (корпус из серого чугуна):
- Экономичное решение для неагрессивных сред — серый чугун обеспечивает достаточную прочность при минимальной стоимости.
- Компактная конструкция без застойных зон — нож перемещается перпендикулярно потоку, исключая накопление материала и залипание.
- Герметичное перекрытие даже при работе с абразивными средами — минимальный зазор между ножом и корпусом предотвращает утечки.
- Универсальное управление — совместимость с пневмо-, электро- и ручными приводами без модификации корпуса.
- Лёгкость обслуживания — быстрая замена уплотнений без демонтажа задвижки из линии.
- Идеальна для систем пневмотранспорта сыпучих материалов, бункеров и силосов, технологических линий переработки отходов в условиях умеренной агрессивности среды.
Характеристики на Шиберная задвижка Pemaks PKGV-DA-GS-100-E-PN10:
- Производитель: Pemaks
- Артикул: PKGV-DA-GS-100-E-PN10
- Тип: Межфланцевая шиберная задвижка Pemaks
- Серия шибера: PKGV
- Номинальный диаметр: Ду100
- Управление: Пневмопривод двухстороннего действия
- Номинальное давление: 10 бар
- Материал уплотнений: EPDM
- Материал корпуса: Чугун GG25
- Материал ножа: Нержавеющая сталь SS304
Документация на: Шиберная задвижка Pemaks PKGV-DA-GS-100-E-PN10
Шиберная задвижка Pemaks PKGV-DA-GS-100-E-PN10 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие шиберной задвижки от шаровых кранов и заслонок — принцип перекрытия потока ножом, перемещающимся перпендикулярно направлению потока. Это исключает застойные зоны и позволяет работать с материалами, склонными к налипанию (влажные опилки, шламы, пищевые отходы). Не используйте шиберы для перекрытия чистых жидкостей под высоким давлением — для этих задач оптимальны шаровые краны.
Выбор материала корпуса: Задвижка PKGV-DA-GS-100-E-PN10 с корпусом из серого чугуна (Чугун GG25) рекомендуется для неагрессивных сред: сухие сыпучие материалы (цемент, известь, гранулы), древесная щепа, опилки, отходы производства. Не применяйте в условиях постоянного контакта с кислотами, щелочами или морской водой — для таких задач выбирайте модификацию с корпусом из нержавеющей стали (серия SS).
Особенности монтажа: Устанавливайте задвижку между фланцами по ГОСТ с использованием прокладок из паронита или технического картона. Обеспечьте свободный доступ к приводу для обслуживания — минимальное расстояние от корпуса до стенки шкафа 150 мм. При работе с абразивными материалами (песок, шлак) рекомендуется установка защитного кожуха на привод для предотвращения попадания пыли в механизм.
Типичные применения для PKGV-DA-GS-100-E-PN10 с диаметром Ду100: 1) Перекрытие потока цемента и строительных смесей в силосах;
2) Управление подачей древесной щепы в котлы и пресса;
3) Отсечка шламов и осадков на очистных сооружениях;
4) Дозирование гранулированных материалов в упаковочные линии;
5) Блокировка потока отходов в системах пневмотранспорта.
Типичные ошибки: 1) Применение для перекачки чистых жидкостей под давлением выше 6 бар — приводит к вымыванию уплотнений и утечкам; 2) Установка без учёта направления потока — хотя шибер симметричен, неправильная ориентация привода усложняет обслуживание; 3) Отсутствие виброгасящих опор при работе с сыпучими материалами — вызывает ослабление фланцевых соединений за 3–6 месяцев эксплуатации.
