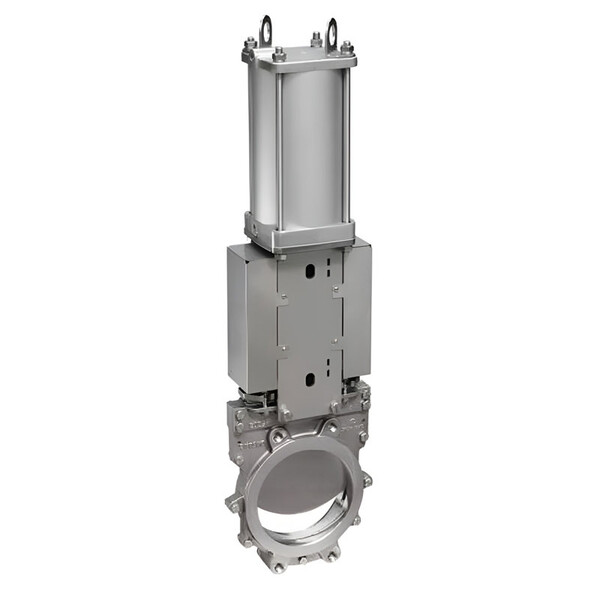

Шиберная задвижка Pemaks PKGV-DA-SS-200-E-PN10
Задать вопрос в MAX
Кратко о товаре:
Шиберная задвижка Pemaks PKGV-DA-SS-200-E-PN10 — шиберная задвижка серии PKGV, номинальный диаметр Ду200. Управление: Пневмопривод двухстороннего действия. Номинальное давление: 10 бар. Материал корпуса: Нержавеющая сталь SS316, ножа: Нержавеющая сталь SS
Описание и характеристики
Детальное описание:
Шиберная задвижка Pemaks PKGV-DA-SS-200-E-PN10 — Межфланцевая шиберная задвижка Pemaks серии PKGV с ножевым затвором для герметичного перекрытия потока сыпучих материалов, пульп и сточных вод в агрессивных средах. Номинальный диаметр Ду200, номинальное давление 10 бар. Корпус выполнен из Нержавеющая сталь SS316, нож — из Нержавеющая сталь SS316, уплотнения — из EPDM. Тип управления: Пневмопривод двухстороннего действия. Производитель: Pemaks, артикул: PKGV-DA-SS-200-E-PN10.
Основные особенности серии PKGV (корпус из нержавеющей стали):
- Повышенная коррозионная стойкость — корпус из нержавеющей стали выдерживает длительную эксплуатацию в условиях повышенной влажности, химических реагентов и морской воды.
- Сертификация для пищевой промышленности — отсутствие застойных зон и гладкие поверхности соответствуют санитарным нормам для переработки пищевых продуктов.
- Компактная конструкция без застойных зон — нож перемещается перпендикулярно потоку, исключая накопление материала и залипание даже при работе с влажными пульпами.
- Герметичное перекрытие класса А — минимальный зазор между ножом из нержавеющей стали и корпусом предотвращает утечки даже при работе с мелкодисперсными материалами.
- Универсальное управление — совместимость с пневмо-, электро- и ручными приводами без модификации корпуса.
- Идеальна для пищевой и фармацевтической промышленности, химических производств, очистных сооружений, целлюлозно-бумажного производства с требованиями к гигиене и коррозионной стойкости.
Характеристики на Шиберная задвижка Pemaks PKGV-DA-SS-200-E-PN10:
- Производитель: Pemaks
- Артикул: PKGV-DA-SS-200-E-PN10
- Тип: Межфланцевая шиберная задвижка Pemaks
- Серия шибера: PKGV
- Номинальный диаметр: Ду200
- Управление: Пневмопривод двухстороннего действия
- Номинальное давление: 10 бар
- Материал уплотнений: EPDM
- Материал корпуса: Нержавеющая сталь SS316
- Материал ножа: Нержавеющая сталь SS316
Документация на: Шиберная задвижка Pemaks PKGV-DA-SS-200-E-PN10
Шиберная задвижка Pemaks PKGV-DA-SS-200-E-PN10 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие шиберной задвижки от шаровых кранов и заслонок — принцип перекрытия потока ножом, перемещающимся перпендикулярно направлению потока. Это исключает застойные зоны и позволяет работать с материалами, склонными к налипанию (влажные опилки, шламы, пищевые отходы). Не используйте шиберы для перекрытия чистых жидкостей под высоким давлением — для этих задач оптимальны шаровые краны.
Выбор материала корпуса: Задвижка PKGV-DA-SS-200-E-PN10 с корпусом из нержавеющей стали (Нержавеющая сталь SS316) предназначена для агрессивных сред и требовательных отраслей: пищевая промышленность (молоко, соки, пюре), фармацевтика, химическое производство (кислоты, щелочи до 10%), очистные сооружения с хлорированием. Корпус выдерживает мойку горячей водой до +90°C и паровую стерилизацию без потери герметичности.
Особенности монтажа: Устанавливайте задвижку между фланцами по ГОСТ с использованием прокладок из пищевого силикона или тефлона. Обеспечьте свободный доступ к приводу для обслуживания — минимальное расстояние от корпуса до стенки шкафа 150 мм. При работе в пищевой промышленности рекомендуется установка защитного кожуха из нержавеющей стали на привод для соблюдения санитарных норм.
Типичные применения для PKGV-DA-SS-200-E-PN10 с диаметром Ду200: 1) Перекрытие потока молока, соков и пюре в линиях розлива;
2) Управление подачей бумажной массы в формовочные машины;
3) Отсечка сточных вод с химическими реагентами на очистных сооружениях;
4) Дозирование фармацевтических порошков в смесители;
5) Блокировка потока химикатов в системах дозирования.
Типичные ошибки: 1) Применение для перекачки чистых жидкостей под давлением выше 6 бар — приводит к вымыванию уплотнений и утечкам; 2) Установка без учёта направления потока — хотя шибер симметричен, неправильная ориентация привода усложняет обслуживание; 3) Отсутствие виброгасящих опор при работе с сыпучими материалами — вызывает ослабление фланцевых соединений за 3–6 месяцев эксплуатации; 4) Использование уплотнений из NBR в контакте с кетонами или аминами — вызывает набухание и разрушение за 100–200 часов работы.
