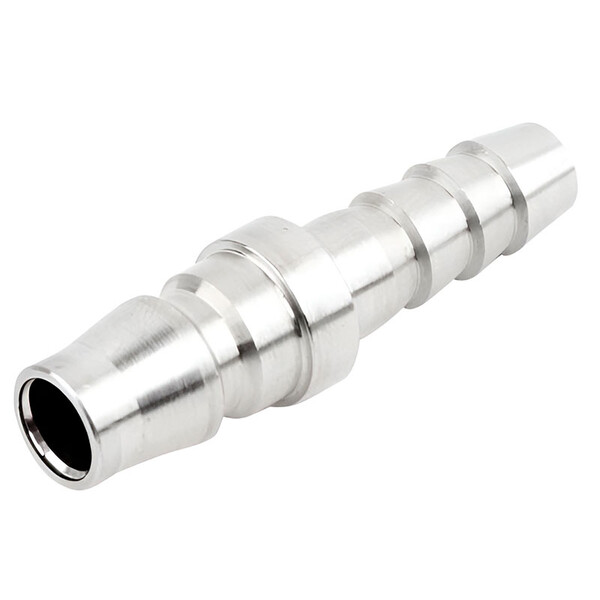

Фитинг SNS с быстроразъемным соединением со штуцером PHB-10
Задать вопрос в MAX
Кратко о товаре:
Фитинг SNS с быстроразъемным соединением со штуцером PHB-10 — фитинг с БРС серия S/P. Подключение: штуцер 7,2 мм → штекер 12,9 мм. Рабочее давление: -0 ÷ 9 бар, температура: -5 ÷ 60 °C. Рабочая среда: Сжатый воздух. Материал корпуса: Нержавеющая сталь.
Описание и характеристики
Детальное описание:
Фитинг SNS с быстроразъемным соединением со штуцером PHB-10 — серия S/P с быстроразъёмным соединением (БРС) для герметичного стыкования трубопроводов одним движением без инструмента. Фитинг обеспечивает надёжное соединение штуцер 7,2 мм → штекер 12,9 мм за счёт пружинного фиксатора и уплотнительного кольца из материала, совместимого с рабочей средой: Сжатый воздух. Рабочее давление от -0 ÷ 9 бар, температурный диапазон -5 ÷ 60 °C. Корпус выполнен из Нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах и соответствие требованиям пищевой и фармацевтической промышленности. Допустимое положение при монтаже: Любое. Производитель: SNS Pneumatic, артикул: PHB-10.
Основные особенности серии серия S/P:
- Соединение одним движением — для стыковки достаточно вставить штуцер до щелчка фиксатора, для разъединения — нажать на кольцо фиксатора. Время соединения/разъединения не превышает 2 секунд.
- Герметичность без инструмента — уплотнительное кольцо создаёт надёжный контакт при любом давлении до -0 ÷ 9 бар, исключая необходимость затяжки гаек или использования герметиков.
- Нержавеющая сталь 316L — корпус из материала Нержавеющая сталь выдерживает мойку горячей водой, паровую стерилизацию и контакт с агрессивными химикатами без коррозии.
- Многократная коммутация — фиксатор рассчитан на 10 000+ циклов соединения/разъединения без потери герметичности.
- Визуальный контроль соединения — цветное кольцо фиксатора (зелёное/красное) показывает статус: зелёное — соединение зафиксировано, красное — разъединение возможно.
- Идеален для мобильных установок, сменных модулей, систем с частой перекомпоновкой в пищевой, фармацевтической, химической и лабораторной технике.
Характеристики на Фитинг SNS с быстроразъемным соединением со штуцером PHB-10:
- Производитель: SNS Pneumatic
- Артикул: PHB-10
- Тип: Фитинг SNS с быстроразъемным штекером и ниппелем
- Серия фитинга: серия S/P
- Подключение 1: штуцер 7,2 мм
- Подключение 2: штекер 12,9 мм
- Рабочая температура: -5 ÷ 60 °C
- Рабочее давление: -0 ÷ 9 бар
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Нержавеющая сталь
Документация на: Фитинг SNS с быстроразъемным соединением со штуцером PHB-10
Фитинг SNS с быстроразъемным соединением со штуцером PHB-10 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие фитингов с БРС от резьбовых соединений и фитингов с накидной гайкой — отсутствие необходимости в инструменте и затяжке. Фитинг серии серия S/P создаёт герметичное соединение за счёт пружинного фиксатора и уплотнительного кольца. Не используйте БРС для стационарных магистралей без необходимости демонтажа — для таких задач экономичнее применять фитинги с накидной гайкой или сварные соединения.
Подбор под тип соединения: Фитинг PHB-10 предназначен для соединения штуцер 7,2 мм с штекер 12,9 мм. При монтаже убедитесь, что штуцер вставлен до упора — должен прозвучать характерный щелчок фиксатора. Для проверки герметичности подайте давление -0 ÷ 9 бар и осмотрите соединение на утечки. При отсутствии щелчка соединение не зафиксировано — извлеките штуцер и повторите вставку.
Особенности монтажа в условиях агрессивных сред: Корпус из нержавеющей стали обеспечивает устойчивость к коррозии даже при контакте с кислотами и щелочами концентрацией до 10%. Однако уплотнительное кольцо требует проверки совместимости с рабочей средой: Сжатый воздух — для масел применяйте кольца из NBR, для растворителей — из материала Viton (FKM). При работе с паром выше 120°C рекомендуется использовать фитинги с металлическим уплотнением вместо резиновых колец.
Температурные ограничения (-5 ÷ 60 °C): При температуре ниже -20°C уплотнительное кольцо теряет эластичность — перед соединением прогрейте фитинг до +5°C. При температуре выше +120°C материал кольца начинает деградировать — замена требуется каждые 500 часов эксплуатации. Для криогенных сред (ниже -40°C) используйте специальные фитинги с уплотнениями из силикона.
Типичные применения для фитинга PHB-10:
1) Быстрая замена фильтрующих элементов в системах водоподготовки;
2) Подключение сменных модулей в лабораторном оборудовании;
3) Соединение шлангов мобильных установок мойки и дезинфекции;
4) Стыковка трубопроводов в пищевых линиях с ежедневной разборкой для санобработки;
5) Подключение инструмента к пневмосистемам роботизированных комплексов.
Типичные ошибки: 1) Вставка штуцера без доупора — соединение не фиксируется, утечка возникает при первом повышении давления; 2) Попытка соединения мокрых поверхностей — влага на уплотнительном кольце вызывает проскальзывание и негерметичность; 3) Использование фитинга для соединения труб разного диаметра без переходника — приводит к перекосу и повреждению фиксатора за 50–100 циклов; 4) Разъединение под давлением — категорически запрещено, приводит к выбросу штуцера и травмам.
