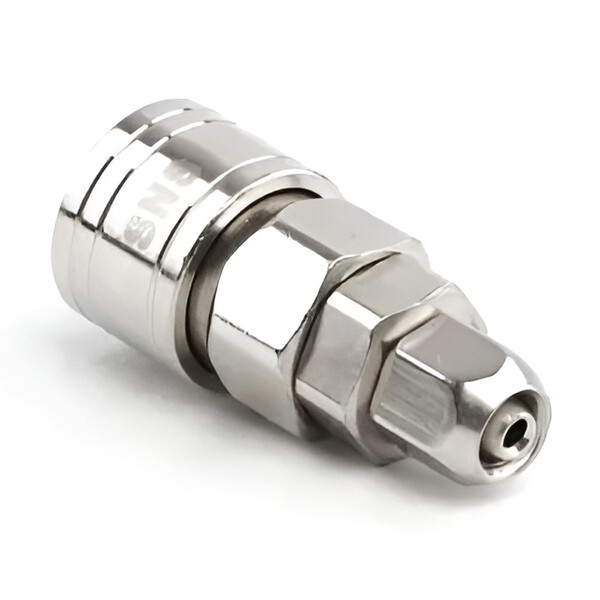

Фитинг SNS с быстроразъемным соединением розетка и муфтой SPB-40
Задать вопрос в MAX
Кратко о товаре:
Фитинг SNS с быстроразъемным соединением розетка и муфтой SPB-40 — фитинг с БРС серия TZ. Подключение: трубка 10 мм → розетка 26 мм. Рабочее давление: -0 ÷ 9 бар, температура: -5 ÷ 60 °C. Рабочая среда: Сжатый воздух. Материал корпуса: Сталь.
Описание и характеристики
Детальное описание:
Фитинг SNS с быстроразъемным соединением розетка и муфтой SPB-40 — серия TZ с быстроразъёмным соединением (БРС) из углеродистой стали для надёжного стыкования трубопроводов в условиях повышенных механических нагрузок. Фитинг обеспечивает герметичное соединение трубка 10 мм → розетка 26 мм за счёт пружинного фиксатора и уплотнительного кольца, совместимого с Сжатый воздух. Рабочее давление до -0 ÷ 9 бар, температурный диапазон -5 ÷ 60 °C. Корпус выполнен из материала Сталь, что обеспечивает высокую ударопрочность и устойчивость к вибрациям в тяжёлых промышленных условиях. Допустимое положение при монтаже: Любое. Производитель: SNS Pneumatic, артикул: TZSP-30.
Основные особенности серии серия TZ:
- Повышенная механическая прочность — корпус из углеродистой стали с цинковым покрытием выдерживает ударные нагрузки и вибрации, характерные для строительной техники, горнодобычи и сельхозмашин.
- Соединение одним движением — для стыковки достаточно вставить штуцер до щелчка фиксатора, для разъединения — нажать на кольцо фиксатора. Время соединения/разъединения не превышает 2 секунд без использования инструмента.
- Герметичность без инструмента — уплотнительное кольцо создаёт надёжный контакт при любом давлении до -0 ÷ 9 бар, исключая необходимость затяжки гаек или использования герметиков.
- Рабочее давление до 35 бар — на 40% выше, чем у нержавеющих аналогов серии S/P, что делает фитинги пригодными для гидравлических систем и пневмоприводов с высоким давлением.
- Устойчивость к коррозии — цинковое покрытие защищает стальной корпус от ржавчины в условиях повышенной влажности и агрессивной атмосферы.
- Идеален для строительной техники, горнодобывающего оборудования, сельскохозяйственных машин, промышленных компрессорных установок с требованиями к ударопрочности и надёжности соединения.
Характеристики на Фитинг SNS с быстроразъемным соединением розетка и муфтой SPB-40:
- Производитель: SNS Pneumatic
- Артикул: TZSP-30
- Тип: Фитинг SNS с быстроразъемной розеткой и муфтой
- Серия фитинга: серия TZ
- Подключение 1: трубка 10 мм
- Подключение 2: розетка 26 мм
- Рабочая температура: -5 ÷ 60 °C
- Рабочее давление: -0 ÷ 9 бар
- Рабочая среда: Сжатый воздух
- Положение при монтаже: Любое
- Материал корпуса: Сталь
Документация на: Фитинг SNS с быстроразъемным соединением розетка и муфтой SPB-40
Фитинг SNS с быстроразъемным соединением розетка и муфтой SPB-40 в формате PDF скачать
Экспертные рекомендации по применению
Ключевое отличие стальных фитингов серии серия TZ от нержавеющих аналогов (серия S/P) — повышенная механическая прочность при сохранении функции быстрого соединения. Стальной корпус с цинковым покрытием выдерживает ударные нагрузки до 50 Дж и вибрации до 20 Гц, что делает его незаменимым в условиях, где нержавеющая сталь 316L подвержена деформации. Не используйте стальные фитинги в пищевой или фармацевтической промышленности — для этих задач применяйте нержавеющие аналоги серии S/P.
Подбор под тип соединения (трубка 10 мм → розетка 26 мм): Фитинг TZSP-30 предназначен для соединения трубка 10 мм с розетка 26 мм. При монтаже убедитесь, что штуцер вставлен до упора — должен прозвучать характерный щелчок фиксатора. Для проверки герметичности подайте давление -0 ÷ 9 бар и осмотрите соединение на утечки. При отсутствии щелчка соединение не зафиксировано — извлеките штуцер и повторите вставку с небольшим усилием.
Особенности монтажа в тяжёлых условиях: Корпус из Сталь обеспечивает устойчивость к ударам и вибрациям, но требует защиты от прямого контакта с агрессивными химикатами (кислоты, щелочи концентрацией выше 10%). При работе в условиях повышенной влажности (более 80%) рекомендуется ежегодная проверка состояния цинкового покрытия — при появлении ржавчины обработайте поверхность преобразователем ржавчины и нанесите защитный слой.
Температурные ограничения (-5 ÷ 60 °C): При температуре ниже -30°C уплотнительное кольцо теряет эластичность — перед соединением прогрейте фитинг до +5°C. При температуре выше +100°C материал кольца начинает деградировать — замена требуется каждые 1000 часов эксплуатации. Для криогенных сред (ниже -40°C) используйте специальные фитинги с уплотнениями из силикона.
Типичные применения для фитинга TZSP-30:
1) Гидравлические линии экскаваторов и бульдозеров с давлением до 35 бар;
2) Пневмосистемы горнодобывающего оборудования в условиях высокой запылённости;
3) Трубопроводы сельскохозяйственной техники с частой разборкой для обслуживания;
4) Компрессорные установки с вибрацией до 15 Гц;
5) Мобильные установки мойки и дезинфекции с ежедневной разборкой.
Типичные ошибки: 1) Вставка штуцера без доупора — соединение не фиксируется, утечка возникает при первом повышении давления; 2) Попытка соединения мокрых поверхностей — влага на уплотнительном кольце вызывает проскальзывание и негерметичность; 3) Использование фитинга для соединения труб разного диаметра без переходника — приводит к перекосу и повреждению фиксатора за 50–100 циклов; 4) Разъединение под давлением — категорически запрещено, приводит к выбросу штуцера и травмам; 5) Применение в пищевой промышленности — сталь с цинковым покрытием не соответствует санитарным нормам для контакта с продуктами.
